DATENBLATT – RAMO TN20 CNC-DREHMASCHINE

Hersteller: RAMO Industrie SA
Modell: TN20
Numerische Steuerung: NUM 1060 (telemechanisch)
Typ: CNC-Drehmaschine mit geneigter Bank
Zustand: Guter allgemeiner Zustand, sichtbare Maschine unter Strom

⚙️ TECHNISCHE DATEN

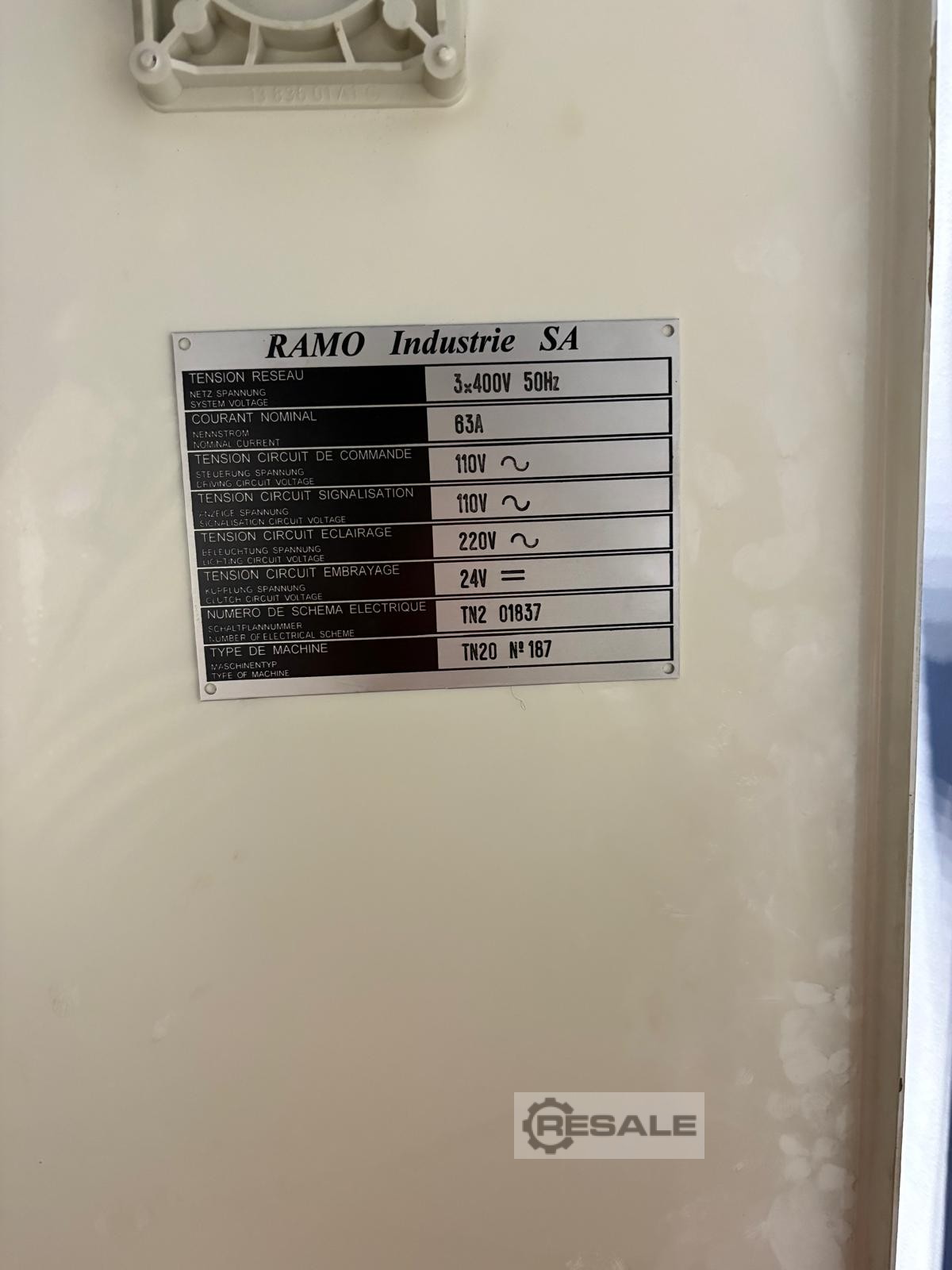

Stromversorgung: 3 × 400 V – 50 Hz

Nennstrom: 63 A

Steuerspannung: 110 V ~

Signalspannung: 110 V ~

Beleuchtungsspannung: 220 V ~

Kupplungsspannung: 24 V =

???? MECHANISCHE KAPAZITÄTEN (TN20-Standard)

Drehdurchmesser über dem Bett: 420 mm

Drehdurchmesser über dem Schlitten: 250 mm

Länge zwischen den Zehen: 500 mm

Verfahrweg Z-Achse: 500 mm

Verfahrweg X-Achse: 200 mm

Spindeldurchlass: 40 mm

Spindeldrehzahl: 30 bis 4000 U/min

Spindelkonus: Camlock D1-4

Leistung des Spindelmotors: 7,5 kW

Schnelle Vorschübe: 10 m/min (X- und Z-Achse)

Werkzeugrevolver: 8 automatische Positionen

???? ABMESSUNGEN UND GEWICHT

Abmessungen (B × T × H): ca. 2200 × 1400 × 1600 mm

Ungefähres Gewicht: 2.000 kg

???? AUSRÜSTUNG

NUM 1060 c
