Planscheibendurchmesser: 2650 mm
Drehdurchmesser über Support:
2800 mm
Drehdurchmesser über der Platte: 3200 mm
Drehlänge:
10000 mm
Oberschlitten-Verstellung: 250 mm
Spindeldurchmesser
im vord. Lager: 400 mm
Spindeldrehzahlen: 0,35 -1,12 / 1,2 - 56
U/min
Vorschub: 0,05 - 18 mm/U
Werkstückgewicht: 9000
kg
Spindelantrieb: 60 kW
Werkstückgewicht zwischen Spitzen
max.: 20000 kg
Steuerung:
Gesamtleistungsbedarf: -
kW
Maschinengewicht ca.: 93 t
Raumbedarf ca.: m
- CNC
Steuerung NUM 1060

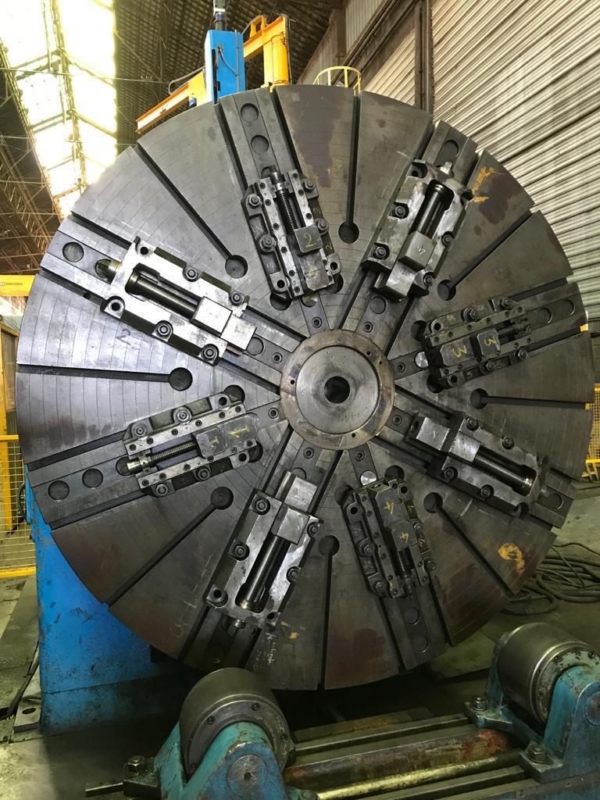

- 4-Backen Planscheibe
-
Stahlhaltereinrichtung
- Reitstock
- Bodenplatte
-
Rollensetzstock
- Querverfahrweg des Oberschlittens:
425mm
- Längsverschiebung des Hauptschlittens in der
Mittelsektion: 150 mm
- Querverschiebung der Mittelsektion auf dem
Unterteil: 700m
