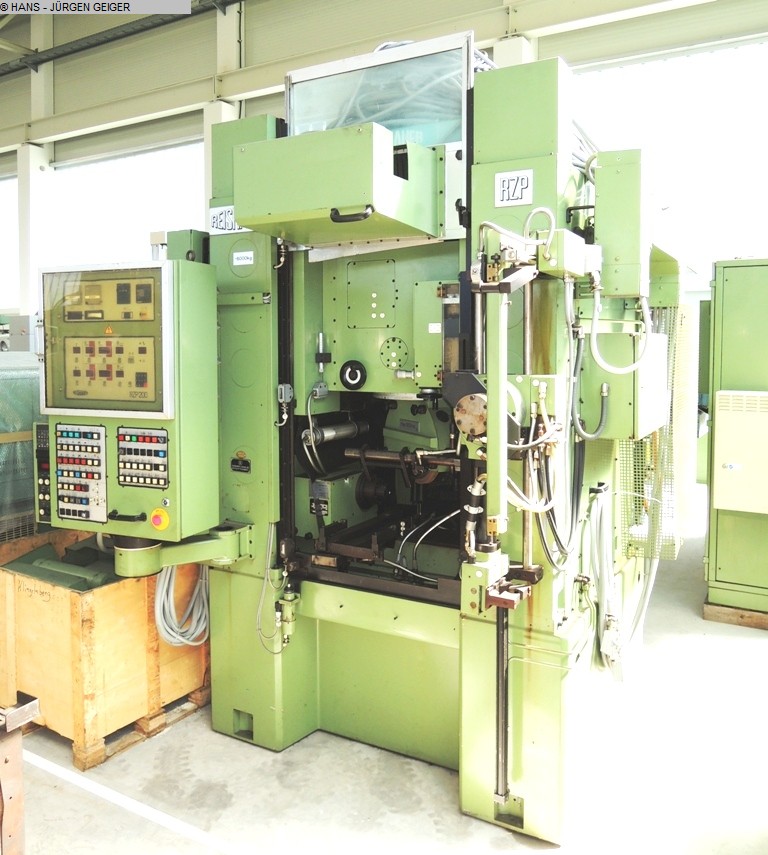

REISHAUER RZP 200 Zahnflankenschleifmaschine

Raddurchmesser - max.: 0 mm
Radbreite: 120 mm
Modul - max.: 3
Modul - min.: 1
Gesamtleistungsbedarf: 20 kW
Maschinengewicht ca.: 7,5 t
Raumbedarf ca.: m
REISHAUER-Elektronik-Steuerung,automatisches Werks:
system für wellenförmige Teile ca. 350 mm lang ein:
u.Entladeeinrichtung, Profilkorrektur möglich, vol:
Profilierung mittels einschwenkb.Diamantzahnrad, s:
sep. Schaltschrank:
4 Maschinen vorhanden - verschiedene Preise:
5 Maschinen am Lager,
Baujahr: zwischen 1986 und 1990
Rad-Æ min./max. 55 - 120 mm
Rad-Æ bei wellenförmigen Teilen 80 mm
Modul (Pitch 25,4-8,5) 1 - 3
Zähnezahl min./max. 13 - 80
Eingriffswinkel 14 - 30 °
Schrägungswinkel max. 40 °
Werkstück-Einspannlänge 145 - 420 mm
Schleifschnecken-Æ 300 - 400 mm
Schleifschnecken-Breite 25 - 40 mm
Schleifschnecken-Drehzahl stfl. (35 m/s) 1.650 U/Min.
Vorschub-Bereich 0 ,4 - 4,0 mm/WU
Gesamtantrieb 20 kW - 380 V - 50 Hz * Gewicht 7.500 kg
Zubehör / Sonderausstattung
* REISHAUER-Elektronic-Steuerung für eine einfache Programmierung
der Maschine für Werkstückparameter und Schleifprozess
* automatische Werkstück-Beschickungssystem für wellenförmige Teile
ca. 350 mm lang einschließlich hydr.Lade-und Entlade-Einrichtung
= vollautomatische Produktionsmöglichkeit
* Profilkorrektur möglich:
Kopf-Rücknahme / Höhenballigkeit / Breitenballigkeit
* separate Hydraulik und separater Schaltschrank
* vollautomatische Profilierung mittels einschwenkbarem Diamant-
zahnrad auf einer Welle anstelle des Werkstückes gespannt,
die Abrichtintervalle sind voreinstellbar mit Kompensation.
Diese Maschine eignet sich insbesondere zum Schleifen von Schrägstirn-
rädern mit/ohne Profilmodifikation in großen Mengen zu geringen Kosten.
( 3 bis 4-fache Zeitersparnis )
Der Antrieb von Werkstück und Schleifschnecke ist getrennt und die konst.
Drehzahl über Winkelschrittgeber überwacht. Die Spanzustellung erfolgt auf
die volle Pofiltiefe sowie über eine vorher definierte, zusätzliche
Vorwärts- und Rückwärtsdrehung des Werkstückes. So werden auch beide Zahn-
flanken kontinuierlich abgewälzt u. geschliffen.
Ebenfalls werden so die Profilkorrekturen während des Abrichtens erzeugt.
(mittels diamantbelegtem Zahnrad anstelle des Werkstückes)
Alle Funktionen werden über Mikroprozessor gesteuert u. überwacht -
Störungen werden durch Fehlercode-Nummern angezeigt.
Alle Maschinen sind in sehr gutem Zustand u. können teilweise unter
Strom hier besichtigt werden.
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - vor Lieferung
Wir bitten um Ihren Auftrag. Weitere REISHAUER - MASCHINEN auf Lager.
