Pneumatische halbautomatische Bohrvorrichtung REITZ PBA1

Halbautomatische Bohrvorrichtung für Kunststoffteile

Diese rein pneumatische Bohrvorrichtung ist für das wiederholgenaue Bohren von kleinen Kunststoffteilen bis ca. 40 x 200 x 40 mm mit Bohrungen bis 3 mm.

Technische Daten:

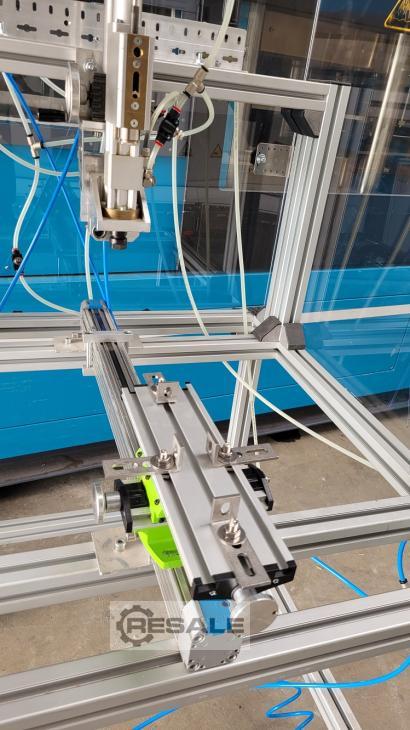

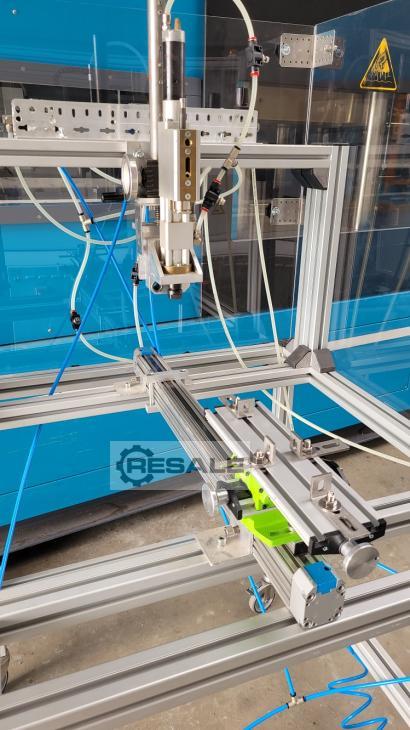

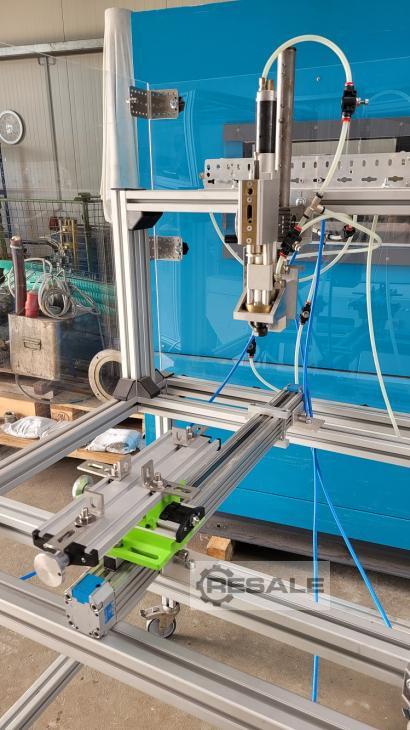

- Verfahrweg der Linearachse 420 mm
- Hub ca. 30 mm
- Höhenverstellung ca. 100 mm
- Mit 2-Hand-Auslösung

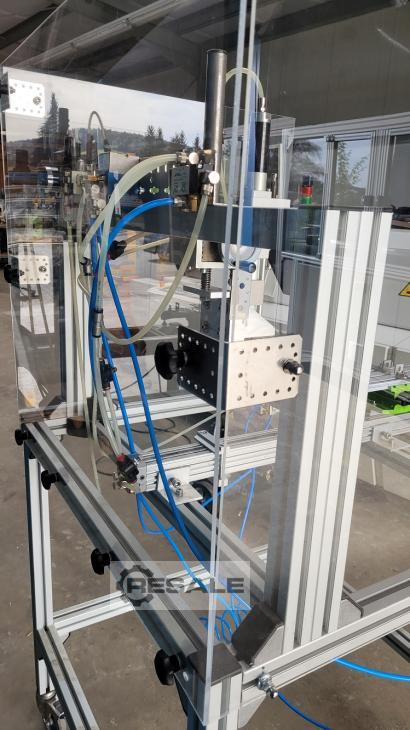

- Plexiglas-Schutz an 3 Seiten
- Not-Aus-Schalter

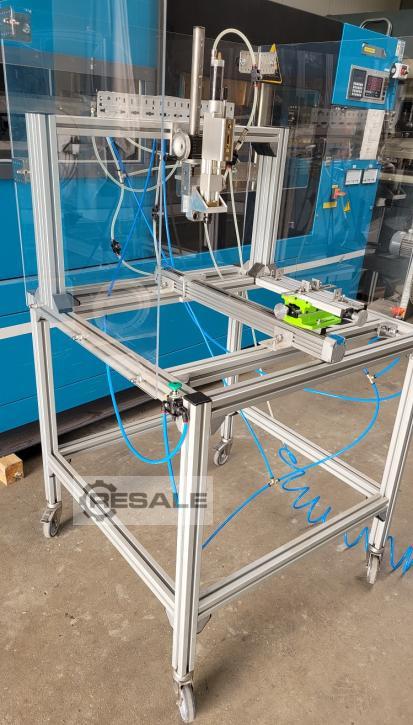

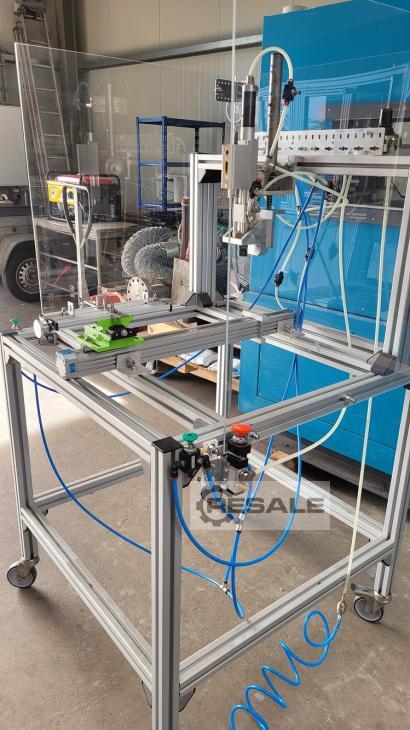

- Stabiles fahrbares Gestell aus Aluminiumprofilen
- Mit 4 Lenkrollen, davon 2 mit Bremse
- Gesamtabmessung ca. 1000 x 1000 x 1700 mm
- Gewicht ca. 50 kg

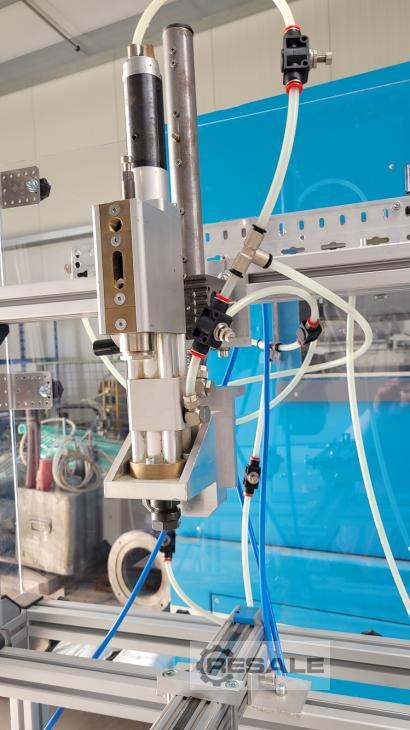

- Mit Spannzange für Bohrer 1,5 mm

Ablauf:

- Einrichten: Einstellen Anschlagwinkel auf Teilegröße

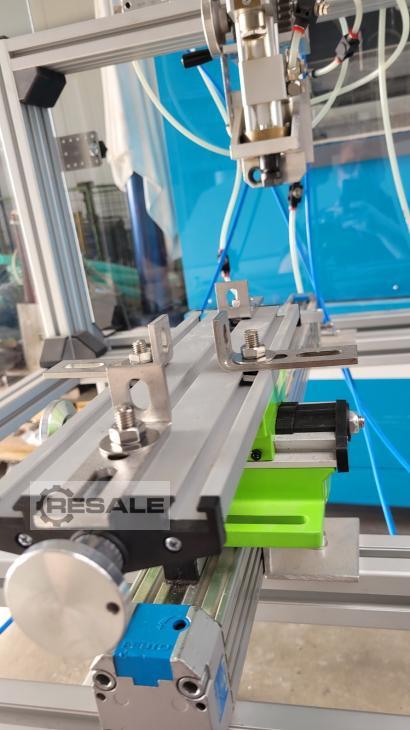

- Einrichten: Ausrichtung Kreuztisch in X und Y
- Einrichten: Höhenverstellung auf Teilehöhe einstellen
- Einlegen des Teils
- Auslösung über 2-Hand-Taster und Halten, bis Bohrvorgang beendet ist
- Entnehmen des fertigen Teiles und Auflegen des neuen Teiles
