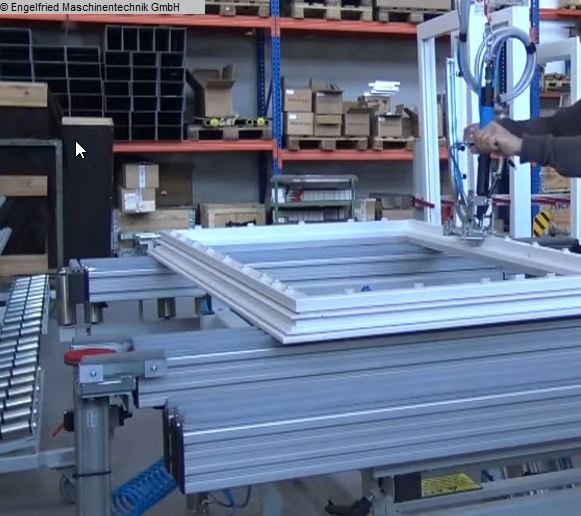

RUCHSER RU-CS-ST-Z Clipsetzer fuer Holz-Alufenster

Manuelles Handgerät: Ja J/N
Automatisch fuer Einzelstab: , J/N
Automatisch fuer Rahmen: , J/N
Ruchser Fensterbaumaschinen RU-CS-ST-Z
Clipse setzen bei Holz-Alu Fenstern, Alu-Haltermontage mit halb-automatischer
Zuführung der Aluhalter.
----------------------------------------------------------
Stabschrauber mit halb automatischer Schraubenzuführung und Zufuhrkanal für die
Aluhalter.
Der Schrauber wird manuell geführt und verfügt über eine automatische
Schraubenzuführung mit Drehmomentabschaltung sowie manuellem Klingenvorschub.
Die Zuführung der quadratischen Klips- oder Drehhalter erfolgt automatisch
über ein Stangenmagazin.
Zufuhrkanal mit Platz für 25 Halter
Grundmaße 19 x 19 mm
Anschlagplatte von oben, mit Aufnahmekörper für Positionieranschläge für Dreh-
und Klipshalter. Verstellung der Positionieranschläge über Rasterbolzen.
Die Abstandsmaße in der Tiefe müssen bei der Bestellung angegeben werden.
Technischer Herstellerbeschreibung:
Pos. 1.0
10267000 RU-WAL-C, Beistellwagen mit Ausleger
4000 mm lang, Schwenkbereich 120°,Gesamthöhe 3150 mm,
4 Ablagekästen, 1 Schublade,
Gegengewicht 50 kg und 2 Stück Stützfüße,
Wagenlänge 850 mm,Tiefe 700 mm, fahrbar
durch 4 Lenkrollen 2 davon mit Stoppeinrichtung,
3 Stück Laufwagen für Schlauchpaket-Schrauber.
Pos. 1.1
6307 Haltevorrichtung für L7355 - ADS-MF 4
und Gedic ZEH 241 an
RU-WAL-C, auf ca. 1800 mm montiert
Pos. 2.0
10565004 RU-CS-ST-Z, Stabschrauber ADS 2545 A
mit Schraubenzuführung ADS-MF4 und Zufuhrkanal
für die Aluhalter. Der Schrauber wird
manuell geführt und verfügt über eine automatische
Schraubenzuführung mit Drehmomentabschaltung sowie
einen manuellen Klingenvorschub. Die Zuführung
der Klip- oder Drehhalter erfolgt automatisch über
ein Stangenmagazin. Zufuhrkanal mit Platz für 25
Halter, Grundmaße 18,5 x 18,5 mm. Grundkörperhöhe
einstellbar von 2 - 6 mm. Anschlagplatte von oben,
mit Aufnahmekörper für Positionieranschläge für
Dreh- und Kliphalter. Verstellung der Positionieranschläg
über Rasterbolzen. Bei mehr als 3 Schraubpositionen
in der Tiefe, ist es ratsam für die
Flügel und für die Rahmen je einen Positionieranschlagsatz
zu verwenden. Die Abstandsmaße in der Tiefe müssen bei der Bestellung angegeben
werden.
Eingestellt auf folgende Schrauben:
Schaftdurchmesser: mm
Kopfdurchmesser: mm
Schraubenlänge: mm
Bitart:
Clips:
Wir benötigen je ein Päckchen Schrauben und Klipse zum einstellen.
Für die Klipse benötigen wir auch die Einstellmaße.
Pos. 2.1
6307 Haltevorrichtung für L7355 - ADS-MF 4
und Gedic ZEH 241 an
RU-WAL-C, auf ca. 1800 mm montiert
Pos. 2.2
10557006 RU-SZ-C-D Sortier und Zuführeinheit mit
Backeneinheit kompl. verstellbar
für Klip - und Drehhalter. Grundkörper
18,5 x 18,5 mm und Grundkörperhöhe von 2 - 8 mm
einstellbar. Vorratsbehälter 2-teilig, es können
wahlweise Dreh- oder Kliphalter sortiert und
zugeführt werden. Zufuhrkanal für 25 Halter.
Steuerung Elektropneumatisch mit automatischer
Abschaltung des Schwingförderers.
Eingestellt auf folgende Klips:
----------------------------------------------------------
Preis der o.g. Maschine auf Anfrage!
----------------------------------------------------------
(technische Angaben laut Hersteller - ohne Gewähr!)
Alle angegebenen Preise netto. zzgl. gesetzl. Mwst.
