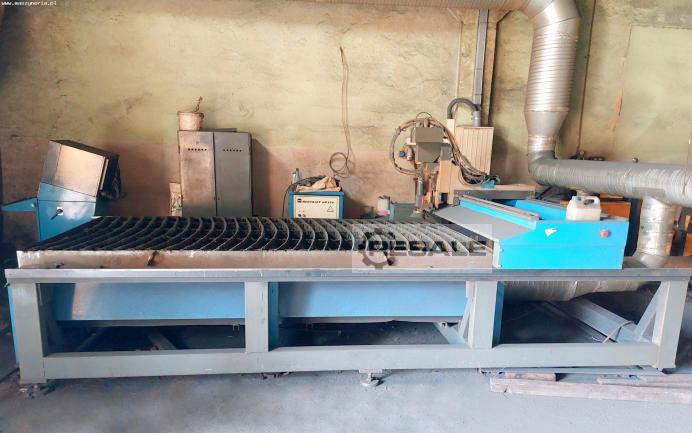

SAF OPTITOME 15 CNC Plasmaschneidanlagen

SAF OPTITOME 15 CNC Plasmaschneidmaschine wurde 2003 in Frankreich gebaut. Die Maschine wird zum Schneiden von Formen in Werkstücke aus Edelstahl, Baustahl oder Aluminium eingesetzt. Je nach der zuvor gewählten Düse können die Werkstücke eine Dicke von 2 oder 3 mm bis zu 18 mm haben.

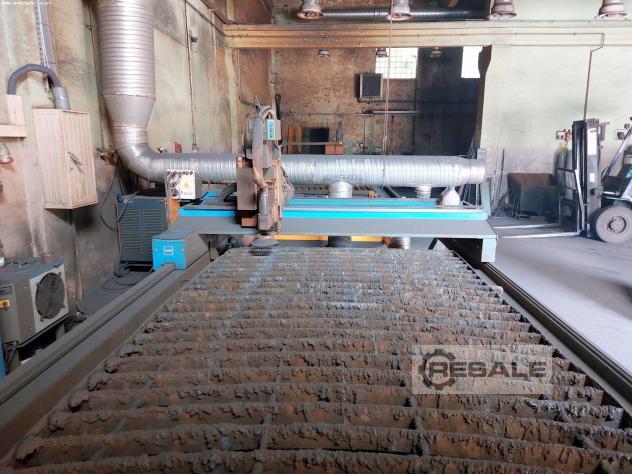

Die hohe Schnittqualität wird durch den Einsatz eines leichten und steifen Querbalkens mit effizientem Antrieb erreicht, der auf einem extrem steifen und robusten Maschinenrahmen montiert ist. Der installierte Arbeitstisch mit Abmessungen (L x B) von 3000 x 1500 mm ermöglicht die Reduzierung der mechanischen Belastungen, die beim thermischen Schneiden oder beim Be- und Entladen der Bleche auftreten. Die Plasmaschneidanlage wird unter anderem mit einer Plasmaquelle NERTAJET HP 125 mit einer Leistung von 125 A und einer CNC-Steuerung DIGISAF 100 geliefert.

Technische Daten der SAF OPTITOME 15 plasma
- zu schneidende Materialien: rostfreier Stahl, Baustahl, Aluminium
- Abmessungen des Arbeitstisches (L x B): 3000 x 1500 mm
- Höhe des Arbeitstisches: 800 mm
- Minimale Blechdicke: 2 mm
- maximale Blechdicke: 18 mm
- maximale Schnittgeschwindigkeit: 10 m/min
- maximale Vorschubgeschwindigkeit: 15 m/min
- Positioniergenauigkeit: ± 0,4 mm
- Leistung der Plasmaquelle: 125 A
- Abmessungen der Maschine OPTITOME 1530 (L x B x H): 4920 x 2376 x 1714 mm

Ausstattung der Plasmaschneidmaschine

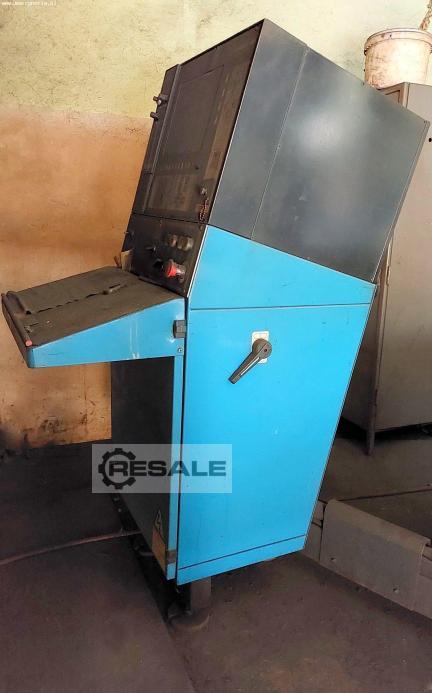

- CNC-Steuerung: DIGISAF 100

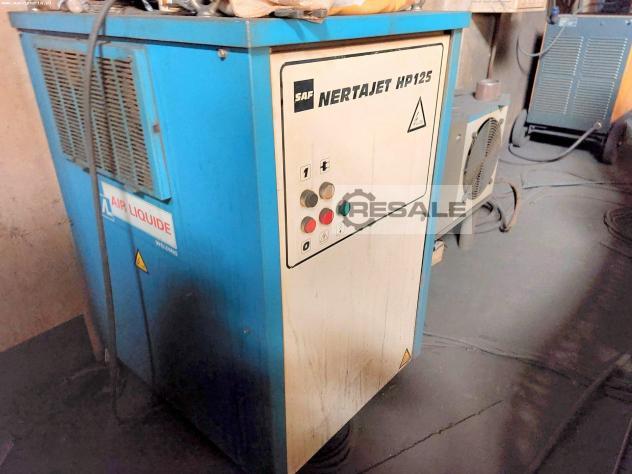

- Plasmaquelle: NERTAJET HP 125
- Absaugtisch
- Plasmabrenner
