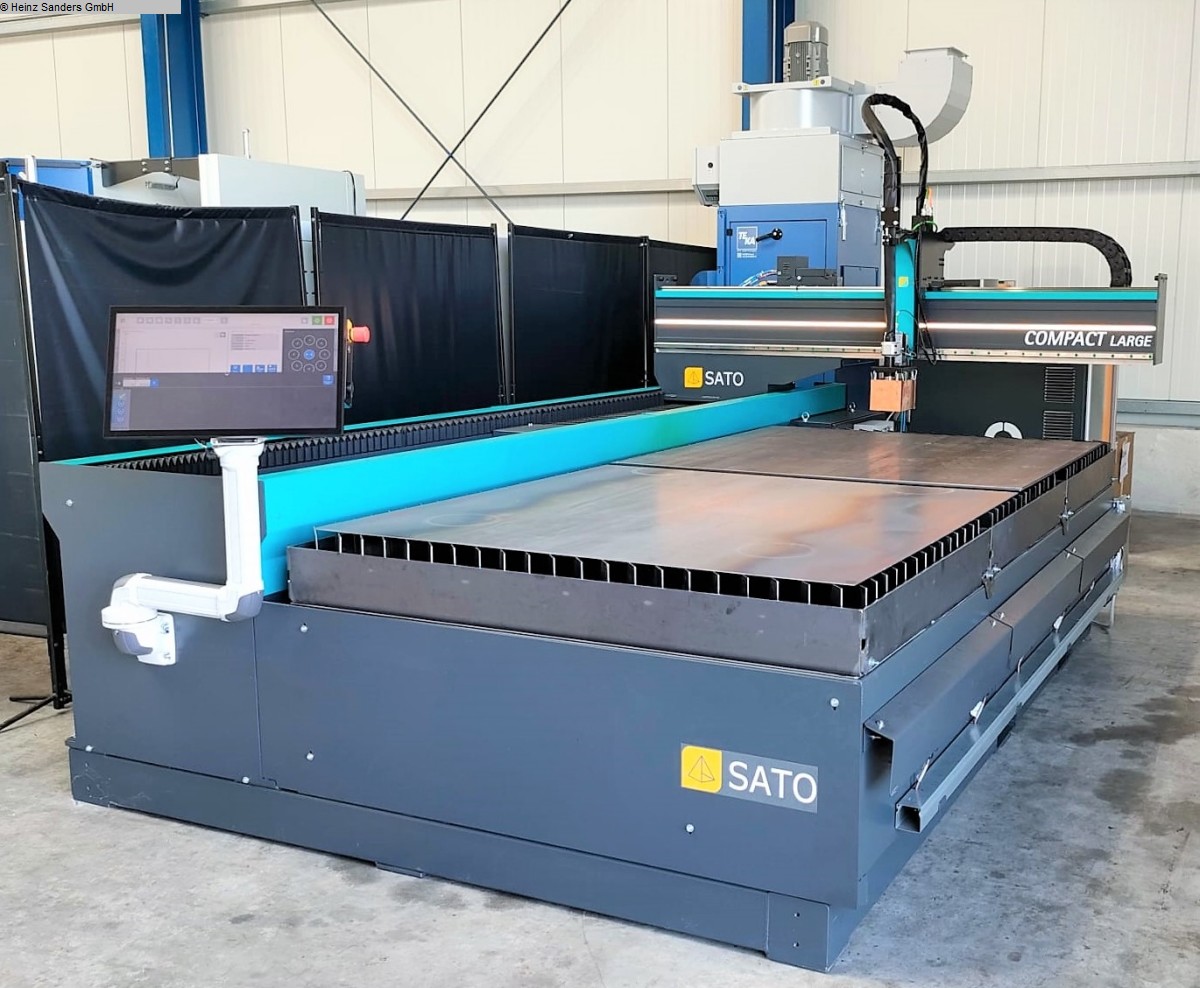

SATO Compact Large Brennschneidemaschine

Tischbreite: 3000 mm
Tischlänge: 1500 mm
Brennerköpfe: 1
Steuerung: CNC
Vorschub: 20.000 mm/min
Gesamtleistungsbedarf: 15 kVA
Raumbedarf ca.: 4,5 x 2,5 m
* Schweres Maschinenbett mit Präzisionsführungen für ruhiges Verfahren der
Maschine
* Ein kugelgelagerter Querwagen für eine Höhenverstellung mit 400 mm vertikalem
Hub
* Thermische Trennung von Antriebs- und Schneidbereich gewährleistet höchste
Präzision
* Automatische Höhenfindung sowie Brenner-Höhenregelung während des Schneidens
* Brennerhalter mit Kollisionsschutz und automatischer Abschaltung bei Kollision
* Aufstellung oder Umsetzung der Maschine im Plug & Play Verfahren mit Stapler,
Ameise oder Kran möglich
* 3-seitige Zugänglichkeit zum Schneidbereich durch Auslegerdesign
SATOTEC Absaugtisch:
Das SATOTEC Tischsystem zeichnet sich durch eine stabile Tischkonstruktion für
max. Schneiddicke von 150 mm aus. Zum Schneiden einer Werkstückdicke von 150
mm ist Autogen-Brennschneidtechnologie erforderlich.
Der Werkstückauflagerahmen ist mit austauschbaren, im 45° Winkel aufgesetzten
und 3 mm starken Flacheisenlamellen bestückt. Der Abstand zwischen den Lamellen
beträgt 50 mm.
Stromquelle Kjellberg Q1500:
* Präzises Plasmaschneiden aller elektrisch leitfähigen Werkstoffe von 0,5 bis
60 mm sowohl trocken als auch unter Wasser
* Empfohlener Schneidbereich von 0,5 bis 40 mm
* Maximale Einstechdicke 30 mm, Erhöhung mit ProPierce Technology möglich
* Markieren, Kerben und Körnen auch beschichteter metallischer Materialien
* Inverter-Stromquelle mit digital gesteuertem, vollelektronischen Prozessablauf
* Integrierte Kühlung mit teilautomatisiertem Befüllen und Entleeren
Gassteuerung:
Vollautomatisch geregelte, prozessorgesteuerte Plasma-Allgaskonsole Q-Gas für
das Schneiden aller Metalle
Lantek Expert Cut Inside:
In der Maschinensteuerung integriertes CAD/CAM-Modul
Absaugung TEKA EcoCube 5,5 kW
zu filterndes Medium: trockener, fettfreier bzw. ölfreier Staub / Rauche
Filterfläche: 100 m² (4 Patronen à 25 m²)
Filterpatrone: BIA M, Type Nano
Abscheidegrad:99% (gemäß BGIA Prüfzeugnis)
Filtersteuerung: automatische Filterabreinigung, SPS
Ventilatorleistung: 4500 m³/h
Motorleistung: 5,5 kW
Anschlussspannung: 400V/50 Hz bzw. 480V 60Hz.
Stromaufnahme: 11,5 A
Stromart: 3Ph+N+PE
Ventilatoraufbau: auf der Anlage, inkl. Schalldämpferkanalbogen , rechte Seite
Motorsteuerung: Frequenzumrichter
Geräuschpegel: 75dB(A) + max 10 dB(A) bei Abreinigungsimpuls
Ansaugstutzen: NW 250 mm über Ansaugkanal, linke Seite
Ausblas: über Schalldämpferkanalbogen
Abmessungen (B x T): ca. 800 x 800 mm
Anlagenfarbe: - Ventilatorgehäuse: Helles grau
- Patronengehäuse: RAL 5007 brilliantblau
Sonderausstattung:
- Schließhaken und Kniehebelverschlüsse
- Druckluftanschluss und Kondensatablauf jeweils montiert mit einer
Schottverschraubung
- Druckluftanschluss mit Schlauchtülle d=8mm
- Anlage mit Erdungsbolzen versehen
- Kabel in UL-Ausführung
- EATON Frequenzumrichter links im angebautem Schaltschrank
