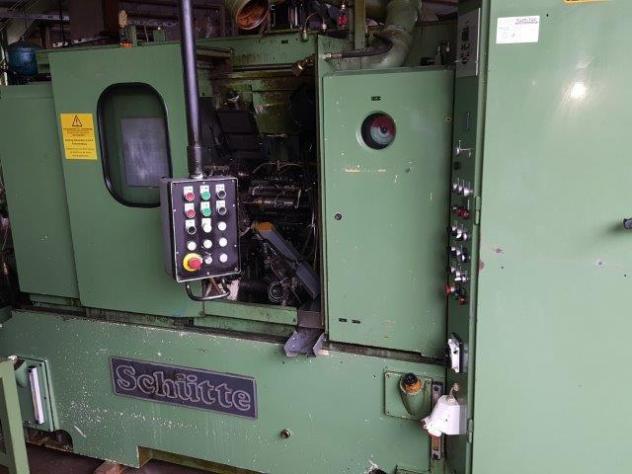

Schütte SF 20 Mehrspindeldrehautomaten

Schuette Mehrspindel Drehautomat
Schuette SF 20-6
Kurvengesteuert

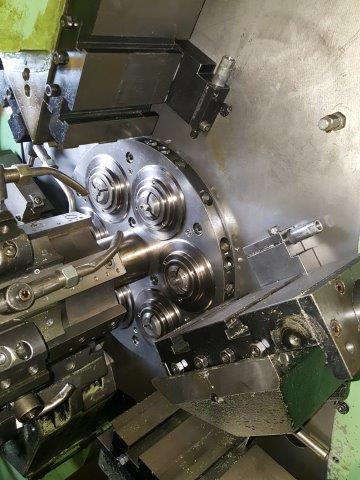

Anzahl der Spindeln: 6

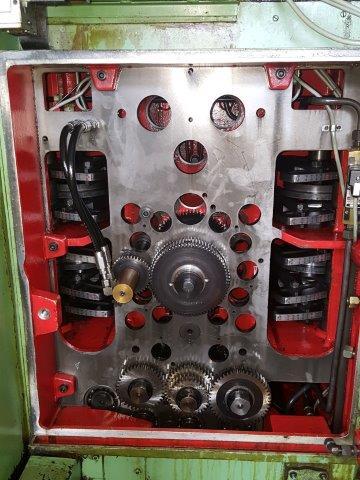

mit mechanischen Getriebe

max. Stangendurchmesser:
rund 20 mm
SW 17 mm
AK 18 mm
VK 14 mm

max. Stangenvorschub: 80 /(160) mm

Anzahl unabhaengiger Laengsschlitten: 6
Gesamt- / Arbeitswege (Standart): 63/40 mm
„ „ (spezial) bis: 100/63 mm

Anzahl unabhaengiger Querschlitten: 6
Gesamt- / Arbeitswege
Mittel und Oberschlitten bis: 32/20 mm
Unterschlitten bis: 40/25 mm

Spindelkreisdurchmesser: 224 mm
Hauptzeiten min/max.: 0,36/150 sec.
Nebenzeiten min./max.: 0,45/0,80 sec.

Spindeldrehzahl von / bis: 900-5000 U/min
im 2. Bereich: 355-2000 U/min

Nennleistung des Antriebmotors: 15 KW
Anschlussleistung: 50 kVA
Drehzahl des Antriebsmotors: 1500 U/min
Laenge * Breite
(in Standard Ausfuehrung) 3705 * 1320 mm
incl. Stangenfuehrung
(in Standard Ausfuehrung) 6335 mm

Gewicht
ohne Stangenfuehrung und Zubehoer ca.: 4,6 to.
der Stangenfuehrung ca.: 0,5 to.
gesamt ohne Zubehoer ca. 5,1 to.
(alle Angaben gemaess Hersteller)

Beiuyg98hw
Ausruestung:
Abgreifeinrichtung mit rueckwaertiger Bearbeitung
Gewindeschneidgetriebe mit elektro Kupplung
Gewindescheidspindel
zusaetzliche Laengsschlitten auf Lage: 1,2+4,5
Spaenerutsche
hydraulische Teilefangschale in Pos 6

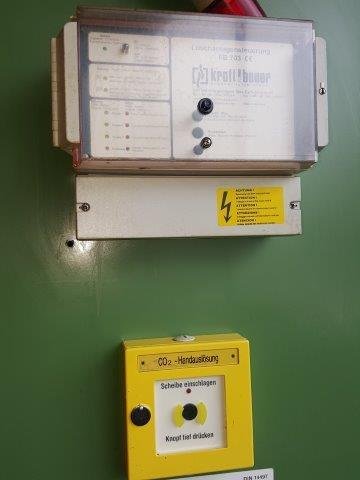

Kraft und Bauer C02 Loeschanlage (ausser Betrieb)

elektrisch:

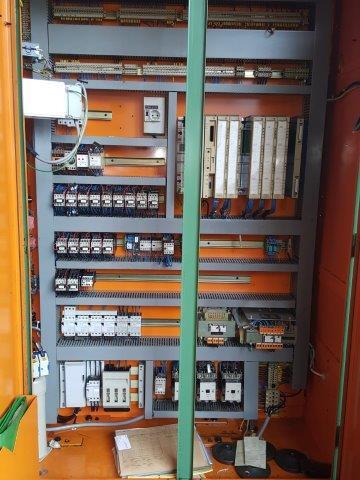

Siemens S 5 Steuerung
Nockenschaltwerk: Balluf

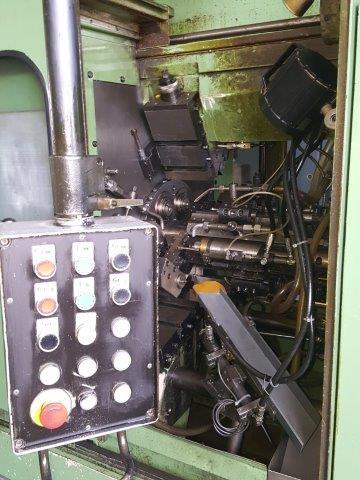

seperates Bedienfeld / Bedienpanel auf der Bedienseite und Rueckseite
Woerle Klartextanzeige
elektrisch vorbereitet fuer Stangenlader ( n)

sonstiges:
vorbereitet fuer dezentralen Oelnebelabscheider

Maschine steht in unserem Verkaufsraum unter Strom !
