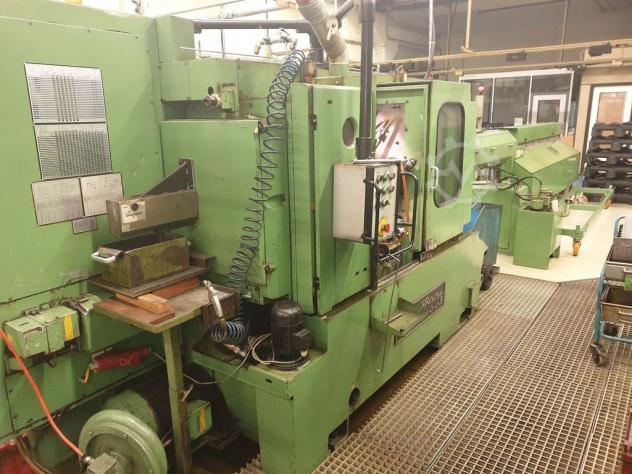

Schütte SF 20 Mehrspindeldrehautomaten

Schuette
Mehrspindel Drehautomat
Bezeichnung: Schuette SF 20-6
Kurvengesteuert
Anzahl der Spindeln: 6
Baujahr: 1984

max. Stangendurchmesser:
rund 20 mm
SW 17 mm
AK 18 mm
VK 14 mm

max. Stangenvorschub: 80 /(160) mm

Anzahl unabhaengiger Laengsschlitten: 6
Gesamt- / Arbeitswege (Standart): 63/40 mm
„ „ (spezial) bis: 100/63mm

Anzahl unabhaengiger Querschlitten: 6
Gesamt- / Arbeitswege
Mittel und Oberschlitten bis: 32/20 mm
Unterschlitten bis: 40/25 mm

Spindelkreisdurchmesser: 224 mm
Hauptzeiten min/max.: 0,36/150 sec.
Nebenzeiten min./max.: 0,45/0,80 sec.

Spindeldrehzahl von / bis: 900-5000 U/min
im 2. Bereich: 355-2000 U/min

Nennleistung des Antriebmotors: 15 KW
Anschlussleistung: 50 kVA
Drehzahl des Antriebsmotors: 1500 U/min
Laenge * Breite
(in Standard Ausfuehrung) 3705 * 1320 mm
incl. Stangenfuehrung
(in Standard Ausfuehrung) 6335 mm

Gewicht
ohne Stangenfuehrung und Zubehoer ca.: 4,6 to.
der Stangenfuehrung ca.: 0,5 to.
gesamt ohne Zubehoer ca. 5,1 to.
(alle Angaben gemaess Hersteller)

Zusatzausruestung:
- Abgreifeinrichtung mit rueckw. Bearbeitung
- Gewindeschneidgetriebe

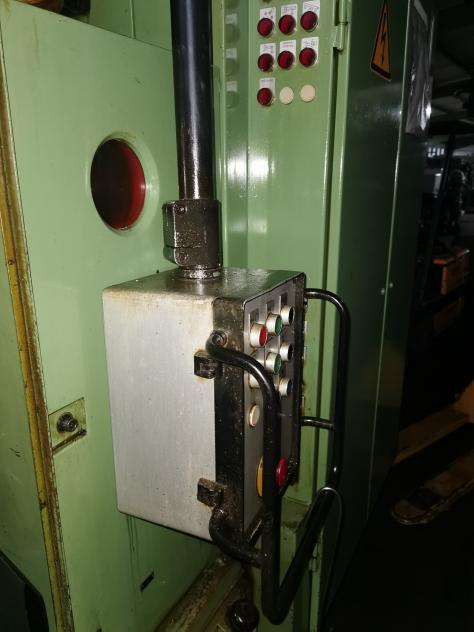

- seperate Bedientafel auf Bedien- und Rückseite
- IEMCA Stangenlader
