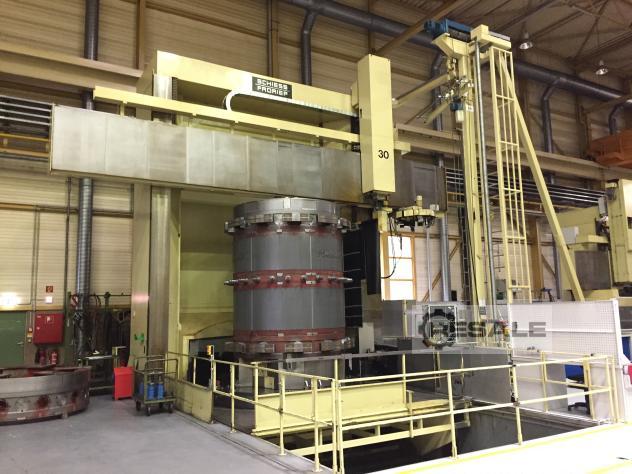

SCHIESS 40 DZ 12-400/500-500/180 Karusselldrehmaschinen

Technische Daten

Steuerung SIEMENS SINUMERIK 840 Dsl

Hauptabmessungen und Verfahrwege
Planscheibendurchmesser 4.000 mm
Umlaufdurchmesser (max.) 5.000 mm
Werkstückhöhe (max.) 5.000 mm
Gesamthöhe der Maschine 9.250 mm
Maximales Werkstückgewicht 80.000 kg
Tischuntersatz Y
Horizontale Tischverschiebung 2.500 mm
Querbalken
Senkrechtverstellung des Querbalkens
in 50 Schritten 3.200 mm
Querbalkensupport (rechts)
Horizontale Verstellung Support - 2740 + 2740 mm
Vertikale Verschiebung des Meissel Schiebers 1.800 mm
Querschnitt des Meissel Schiebers 250x210 mm
Seitensupport (rechts)
Vertikale Verstellung Support -25 + 2170 mm
Horizontale Verschiebung des Meissel Schiebers 1.000 mm
Querschnitt des Meissel Schiebers 250x210 mm
Drehdurchmesser max./min. 4.500/2.500 mm

Hauptantrieb:
Leistung des Hauptmotors 100 kW
Drehzahlbereich der Planscheibe 0,63 – 63 U/min.
Maximales Drehmoment an der Planscheibe 160 kNm

Bohr- und Fräsantrieb Seiten Support:
Leistung des Antriebsmotors 22,5 kW
Maximales Drehmoment 900 Nm
Anschlusswerte der Maschine
Anschluss Spannung der Maschine 380 Volt / 50Hz
Steuerspannung 220V AC / 24V DC
Gesamtanschlusswert 150 kVA
Erforderliche Vorsicherung 400 A

Ausrüstung und Zubehör:
Bedienerplattform
Späneförderer
Kühlschmiermittel Anlage
Werkzeugwechsler
Werkzeug Messtaster RENISHAW
