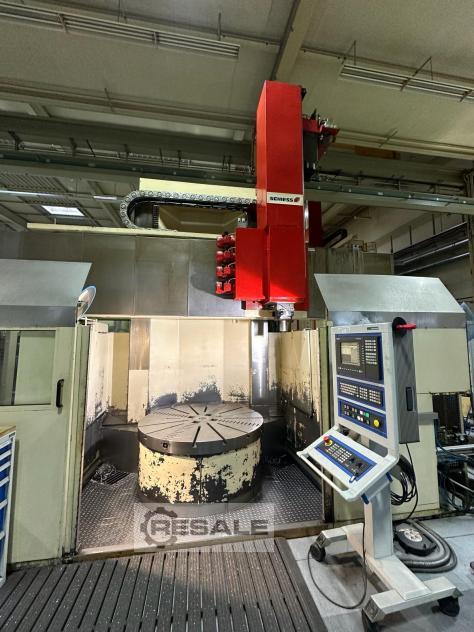

Senkrechtdrehmaschinen SCHIESS VERTIMASTER 20 DSC 160

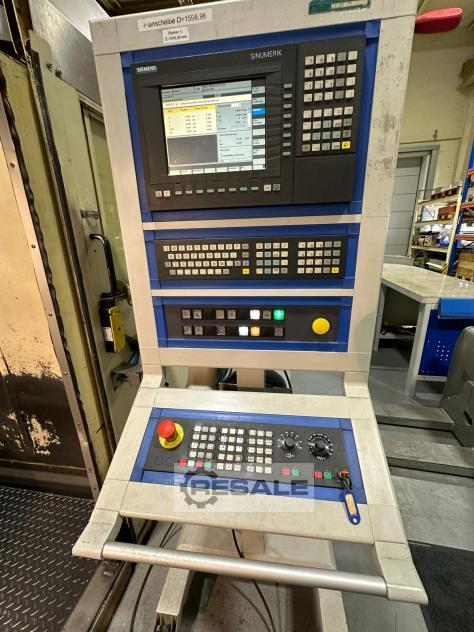

Steuerung SIEMENS Sinumerik 840D

Technische Daten:

Arbeitsbereich
- max. Umlauf- und Drehdurchmesser 2.000 mm
- max. Drehhöhe 2.000 mm
- Planscheibendurchmesser 1.600 mm
- max. Planscheibenbelastung 11.200 Kg
- Meißelschieberweg (senkrecht) 1.400 mm
kleinster Eintauchdurchmesser Stößels 330 mm

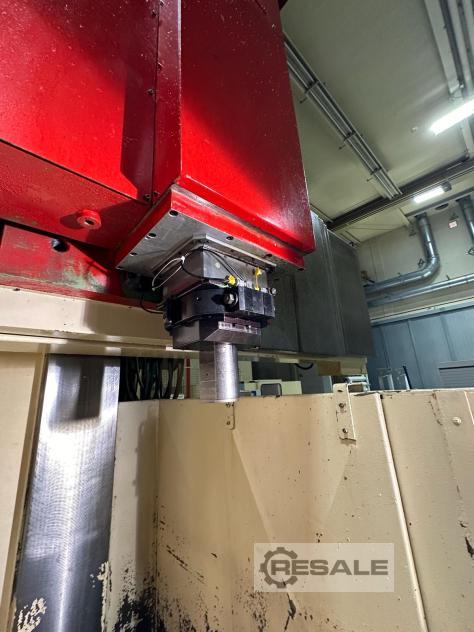

Stößel Querschnitt 250 x 210 mm
- Antriebsleistung des Hauptmotors 71 kW
- Querbalkenverstellung 1.170 mm
- Querbalkensupport von Mitte Planscheibe
nach rechts 1.170 mm
- Von Mitte Planscheibe nach links 25 mm

Drehzahl der Planscheibe:
- Anzahl der Getriebestufen 2
- 1 Stufe 3.15-80 min-1
- 2 Stufe 12.5-315 min-1

- Stössel und Support hydrostatisch geführt

Vorschube
- X und Z 0.1 2000 mm/min
- Eilgang X und Z 6.000 mm/min
- Gewicht ca. 24.000 Kg
- Spannung 400 V
50 Hz
- Anschlusswert 175 kW
- Platzbedarf L = 10.000 mm
B = 6.000 mm
H = 5.850 mm
Zubehör:
- 2 Stück Späneförderer
- Umhausung

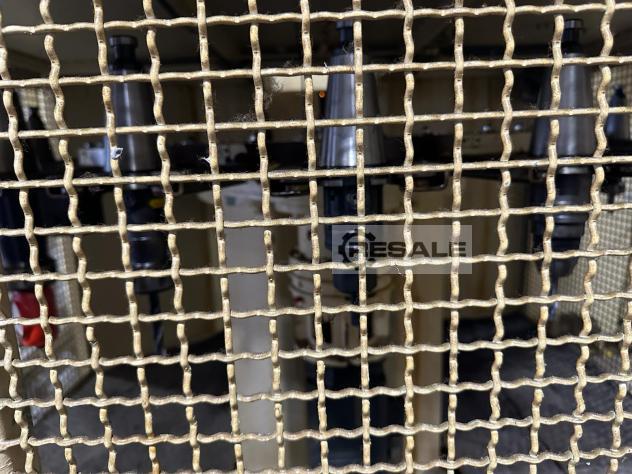

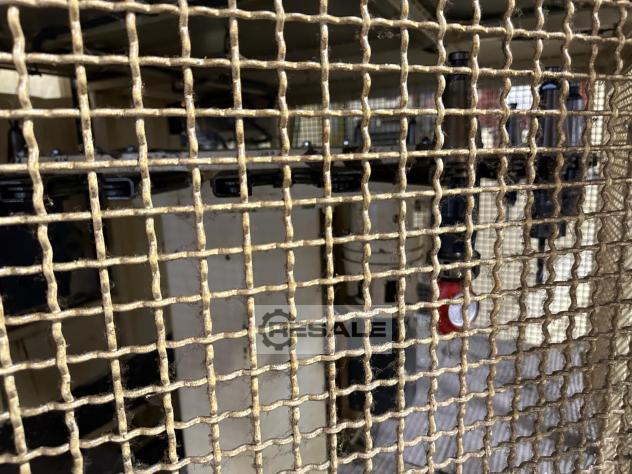

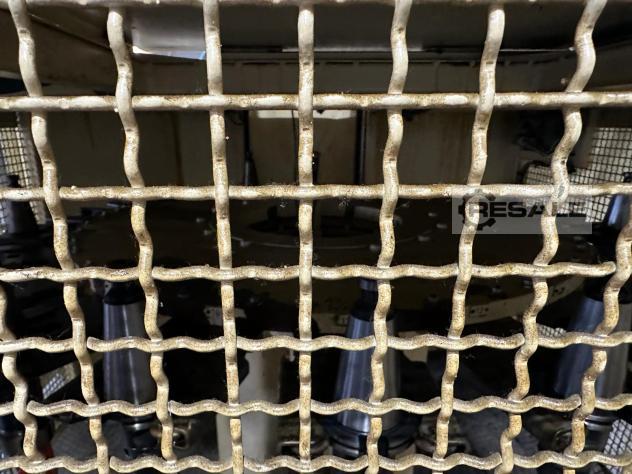

- 2 Stück Werkzeugwechsler je
- 1 St. für Drehwerkzeuge und je
- 1 St. für Angetriebene Werkzeuge
- Kühlsystem inkl. Tank und Pumpe
- Angetriebenen Spindel
Dimensionen:
- Gewicht der Maschine 22 to.
- Abmessungen der Maschine L/B/H Ca. 10.000x6.000x 5.800 mm

Verkäufer Angebot Nr. resale 05707
