SCHMALZ VacuMaster Multi Vakuumheber Transportanlage

Arbeitslänge: mm
Arbeitsbreite: mm
Arbeitshöhe: mm

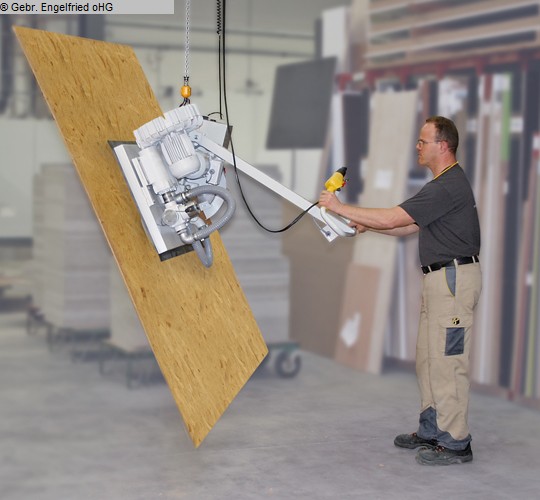

Schmalz VacuMaster Multi Vakuumhebegerät 00/150-90°-1
*******************************************************************
Pos. 1 – Artikel 12.01.02.10520
------------------------------------------
mit Kettenzug und Säulenschwenkkran
Zur Handhabung von porösen großformatigen Werkstücken.
VM-MULTI-400/150-H/90-1EG1000x675
Traglast 400/150 kg
Bauform: horizontal 90° schwenken
Höhe: 540 mm
Bedienbügellänge: 1025 mm
Ösendurchmesser: 5 mm
Sauggreiferanzahl: 1
Saugbreite: 675 mm
Saugelänge: 1000 mm
Motorleistung: 1,5 KW
Spannung (50 Hz): 230/400V AC3
Spannung (60 Hz): 230/460 V-Drehstom
Farbe: RAL 7035 lichtgrau
Vakuum-Hebegerät VacuMaster Multi
---------------------------------------------------
Typ VcuMaster Multi 400/150-90°-1
für den Transport von Platten mit poröser
aber auch mit dichter Oberfläche wie z.B.
rohe und beschichtete Spanplatte
rohe und beschichtete MDF-/OSB-Platte,
Kunststoffplatten, Gipsplatten ……
bestehend aus:
Stirnradgetriebemotor mit Bremse für
elektrisches 90°-Schwenken der Werkstücke
leistungsstarkes Gebläsegerät
mit 2 Schalldämpfern
mit verlängerter Auslaufzeit für mehr
Betriebssicherheit bei Stromausfall.
Spezial-Reversierautomat zum Umkehren
des Gebläse-Luftstroms von Saugen auf Blasen
für das einfache Absetzen der Platten,
elektrische Reversiersteuerung griffgünstig
am Bedienbügel montiert,
Motorschutzschalter mit Überstromauslöser
Vakuum-Manometer D=63 mm mit
Gefahrenbereichsanzeige rot/grün,
elektrische Warneinrichtung (akustisch),
maximale Sicherheit
---------------------------------------
Grundpreis Pos. 1 auf Anfrage
Weitere Postionen mit Mehrpreisen:

Pos. 2 – Artikel 14.04.01.00358 Elektro-Kettenzug
-------------------------------------------------------------------
SCH-500-3000-8/2-400V-AC3/50
Traglast: 500 kg
Hub: 3000 mm
Hubgeschwindigkeit (max): 8 m/min.
Hubgeschwindigkeit (min) 2m/min.
Max Leistungsaufnahme: 0,72 KW
Spannung U1: 400V – AC3
Frequenz: 50 Hz
mit: Hängetaster
Typ: SCH-500
Länge Steuerleitung: 4,5 m
FEM/ISO Einstufung: 1Bm/M3
Gewicht: 26 kg
Pos. 3 – Artikel 14.04.01.99998
-----------------------------------------
Kettenzug Traglastreduzierung
auf Traglast 350 kg

Pos. 4 – Artikel 14.02.08.00338
------------------------------------------
Säulenschwenkkran für Kettenzug
SK-K/G-350-5000-SRA 140-2600-EL
Traglast: 350 kg
Bauhöhe: 3385 mm
Unterkante Ausleger: 2600 mm
Auslegerlänge. 5000 mm
Abmessung Fußplatte: 860 mm
Schienentyp: SRA 140
Schwenkwinkel: 270°
Energieversorgung: elektrisch
Einstufung: DIN 15018:H2 B2
Lackierung: RAL 7035 Lichtgrau
Aluminium-Kranschiene: Hohe Ergonomie
durch perfekten Leichtlauf, geringe
Anfahrkräfte und geräuscharmes Verfahren
Kran zum Dübeln geeignet
Schnelle und einfache Montierbarkeit
Sichere Energiezuführung durch innenliegende
Kabel und integrierbarem Schalter
Benötigte Raumhöhe zum Aufstellen
der Kransäule: Bauhöhe + 150 mm
In Verbindung mit einer Montage durch die
Firma Schmalz bzw. einen autorisierten
Servicepartner wird eine erstmalige Sicherheitsprüfung
gem. BGV D6 und BGG 905
durchgeführt. Bei selbstständiger Montage des
Kransystems muss der Betreiber selbst für die
Durchführung der Sicherheitsprüfung gem.
BGV D 6 und BGG 905 sorgen.
Zusammen mit:
Pos. 5 – Artikel 21.01.03.00159
------------------------------------------
Hauptschalter
HAUP-SCHA 25 0A EIN
Farbe: Rot-Gelb
Montage: Einbau
Nennstrom 25.0 A
Und
Pos 6 – Artikel 20.14.08.00043
-----------------------------------------
Dübelsatz-Verbundanker
mit Mörtelpatrone und Buchse
DUE-SET-8yDYN-M12x25
Menge: 8
Gewinde: M12
für Bohrung: 14 mm
Betondicke (min.): 200 mm
Betontyp: C20/25
Plattendicke (min): 8 mm
Plattendicke (max.): 25 mm
Zulassung: dyn. Beanspruchung
Geprüft: ja
Schnelle Inbetriebnahme des Säulenkrans nach der Montage
Kein Fundamentaushub erforderlich.
Es müssen die Mindestanforderung an Betondicke
(min. C20/25) und Betondicke (min. 200 mm)
erfüllt sein !
(Techn. Angaben lt. Hersteller - ohne Gewähr!)
