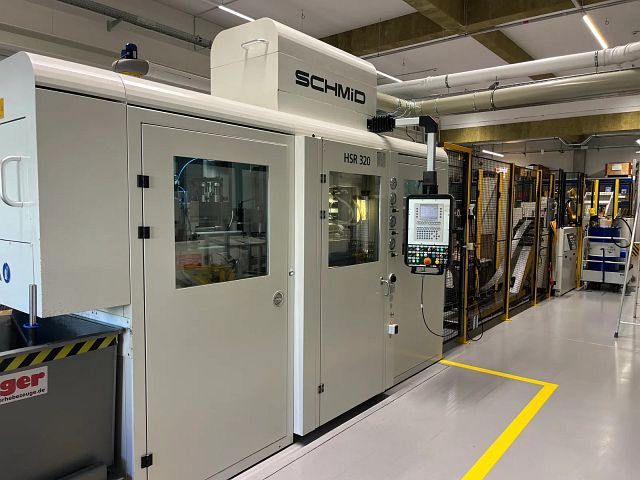

SCHMID HSR320 Feinschneidpresse -hydraulisch-

STEUERUNG
  SPS Steuerung LAUER
STÖSSEL
  Gesamt-Nennkraft: 320 to
  Hub: 200 mm
STÖSSEL (HYDR. PRESSE)
  Zustellgeschwindigkeit max.: 200 mm/s
  Arbeitsgeschwindigkeit min.: 10 mm/s
  Arbeitsgeschwindigkeit max.: 44 mm/s
GEGENHALTER
  Nennkraft: 63 to
  Hub: 30 mm
RINGZACKE
  Nennkraft: 100 to
  Hub: 30 mm
WERKZEUG-EINBAURAUM
  Untere Aufspannfläche (links-rechts): 500 mm
  Untere Aufspannfläche (vorne-hinten): 500 mm
  Obere Aufspannfläche (links-rechts): 695 mm
  Obere Aufspannfläche (vorne-hinten): 730 mm
  Einbauhöhe max.: 650 mm
COIL ABROLLEINHEIT
  Blechbreite max.: 250 mm
  Blechbreite (min): 40 mm
  Coil Gewicht max.: 1250 to
  max. Aussendurchmesser Bandrolle: 1300 mm
BLECH-RICHTEINHEIT
  Blechbreite max.: 250 mm
  Blechstärke max.: 5 mm
  Blechstärke min.: 0.8 mm
  Anzahl der Richtwalzen: 11
  Arbeitsgeschwindigkeit min.: 4 m/min
  Arbeitsgeschwindigkeit max.: 12 m/min
VORSCHUBEINHEIT
  Bandvorschub Bauart: Zangenvorschub
  Blechbreite max.: 250 mm
  Blechstärke max.: 10 mm
ELEKTRISCHE ANSCHLUSSDATEN
  Anschlussspannung: 400 V
ABMESSUNGEN / GEWICHTE
  Platzbedarf -links/rechts-: 15000 mm
  Platzbedarf -vorne/hinten-: 3500 mm
  Gesamthöhe: 3000 mm
  Gesamtgewicht ca.: 18000 kg
ZUSATZAUSRÜSTUNG -FEINSCHNEIDPRESSE-
  Arbeitsraum-Vollverkleidung: ja
  Abwickelhaspel: ja
  Richtapparat: ja
  Teilesortiergerät: ja
Bandanlage SOPREM (B.J. 2009)
Typ: BR/11/300/80/U-1250/1300ZV/BP/2APH/HM/B3H
Teilsortiergerät SCHMID (B.J. 2009)
Typ: TS 490
