Anzahl der Spindeln: 6 St.
Arbeitsbreite: 240 mm
Hobelhöhe:
200 mm
Abrichttischlänge: 2500 mm
Vorschubgeschwindigkeit:
6-36 m/min.
Maße (Länge/Breite/Höhe): 4900x1700x2000
mm
Maschinengewicht ca,: 3500 kg
Steuerung: SCM Mobile 10

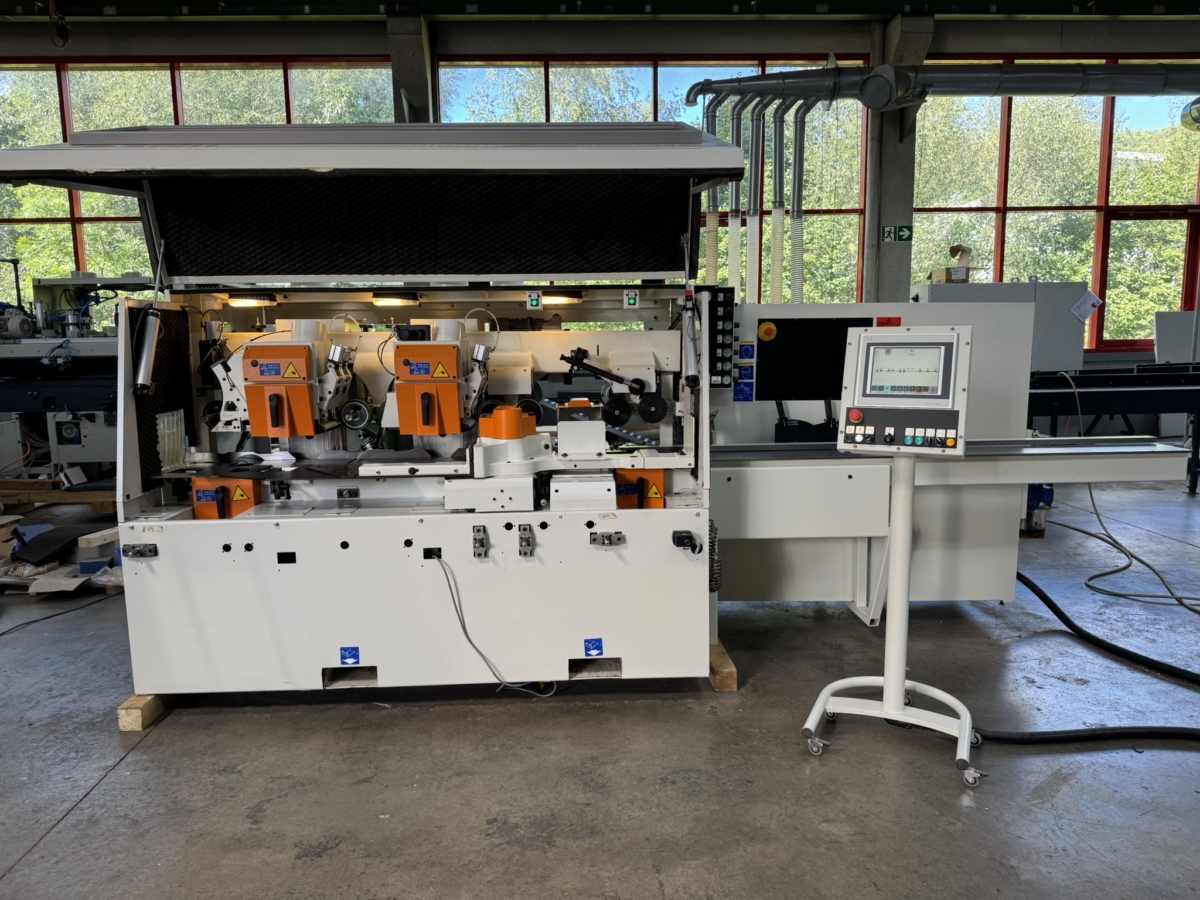

SCM Superset NT PLUS Comp. 31 für die
Fensterfertigung
-----------------------------------------------Maschine wird im Moment bei uns
teilüberholt.
Highlights:
- Maschine mit 6 Spindeln
(daovn 2 x mit HSK-Aufnahme)
- Spindeldrehzahl 8.300 U/min
-
Arbeitsbreite 240 mm, Arbeitshöhe 200 mm
- Elektronische
horizontale und vertikale Positionierung der Spindeln
- PRL
Ausrüstung für die Austrennung von Glasleisten
-
Luftkissentisch
- Touchscreen-Steuerung
Technische
Daten:
Arbeitsbreite: max. 240 mm (Kit für min. Breite 15 bis 25
mm)
Arbeitshöhe: max. 200 mm
Vorschub: stufenlos 6 bis 36
m/min über Inverter
Einlauftisch: Länge 2.500
mm
Maschinengewicht: ca. 3.550 kg
Maße: Länge 4.900 mm /
Breite 1.700 mm / Höhe 1.700
mm
1.Spindel:
________________________________________
Erste untere Spindel horizontal (Abrichte)
Motor mit Bremse 11
KW
Durchmesser: 40 mm
Drehzahl 6.000 Upm
2.
Werkzeugaufnahme
HSK:
________________________________________
Erste rechte
Werkzeugaufnahme vertikal
Motor mit Bremse 7,5 KW
Drehzahl
8.300 Upm
Schnellwechselsystem HSK 85S
Vertikal und
horizontal elektronische Positionierung
3.Werkzeugaufnahme
HSK:
________________________________________
Erste linke
Werkzeugaufnahme vertikal
Motor mit Bremse 7,5 KW
Drehzahl
8.300 Upm
Schnellwechselsystem HSK 85S mit
Pneumatikanlage
Vertikal und horizontal elektronische
Positionierung
elektronische Einstellung des Werkzeugdurchmessers
(Setup)
4.
Spindel:
________________________________________
Erste obere
Spindel horizontal
Motor mit Bremse 11 KW
Drehzahl 8.300
Upm
Elektronische Horizontalpositionierung
elektronische
Einstellung des Werkzeugdurchmessers (Setup)
5.
Spindel:
________________________________________
Zweite obere
Spindel horizontal
Motor mit Bremse 7,5 KW
Drehzahl 8.300
Upm
Vertikal und horizontal elektronische
Positionierung
elektronische Einstellung des Werkzeugdurchmessers
(Setup)
6.
Spindel:
________________________________________
Zweite
untere Spindel horizontal
Motor mit Bremse 7,5 KW
Drehzahl
8.300 Upm
Vertikal und horizontal elektronische
Positionierung
Weitere technische
Eigenschaften:
________________________________________
- 2
Vorschubeinheiten nach den oberen Spindeln für Verkürzung
des
Achsabstandes von 620 mm auf 450 mm (für kurze
Werkstücke)
- Angetriebene, motorisierte Vorschubrolle im
Arbeitstisch integriert
- Pneumatischer Anpressdruck vor der
Abrichtspindel (vom Bedienpult wegschaltbar)
- Pneumatische
Vorschub-Ausschaltung für das letzte Aggregat nach der 2. unteren
Spindel, auch bei geschlossener Schallschutzhaube bedienbar
-
Pneumatische TTL Andruckelemente vor der ersten oberen
Horizontalspindel
- Luftkissenschmierung im Arbeitstisch zur
Reibungsminimierung
- Manuelle Schmierpumpe für den
Arbeitstisch
- Zentralschmierung für die Führungen und
gesteuerten Achsen
- 5 x elektronische Horizontalpositionierung
Position ( 2 – 3 – 4 – 5 – 6)
- 4 x elektronische
Vertikalpositionierung Position ( 2 – 3 – 5 – 6)
- 3 x
elektronische Einstellung des Werkzeugdurchmessers
(Setup)
Position (3 – 4 – 5)
- Steuerung Mobile 10
-
PRL Ausrüstung (Glasleisten-Paket) zum Heraustrennen der Glasleiste
- Schallschutz- und Sicherheitskabine mit elektromagnetischer
Verriegelung
(CE-Norm)
Absaugstutzendurchmesser:
1.Spindel unten: 120
mm
2.Spindel rechts: 120 mm
3.Spindel links: 120
mm
4.Spindel oben: 150 mm
5.Spindel oben: 150 mm
6.Spindel
unten: 120 mm
Maschine OHNE
Bearbeitungswerkzeuge.
Absaugschläuche NICHT inbegriffen. Diese
werden direkt an den Absaughauben
der Spindeln
angeschlossen.
(technische Daten laut Hersteller ab Werk
- ohne Gewähr !)
