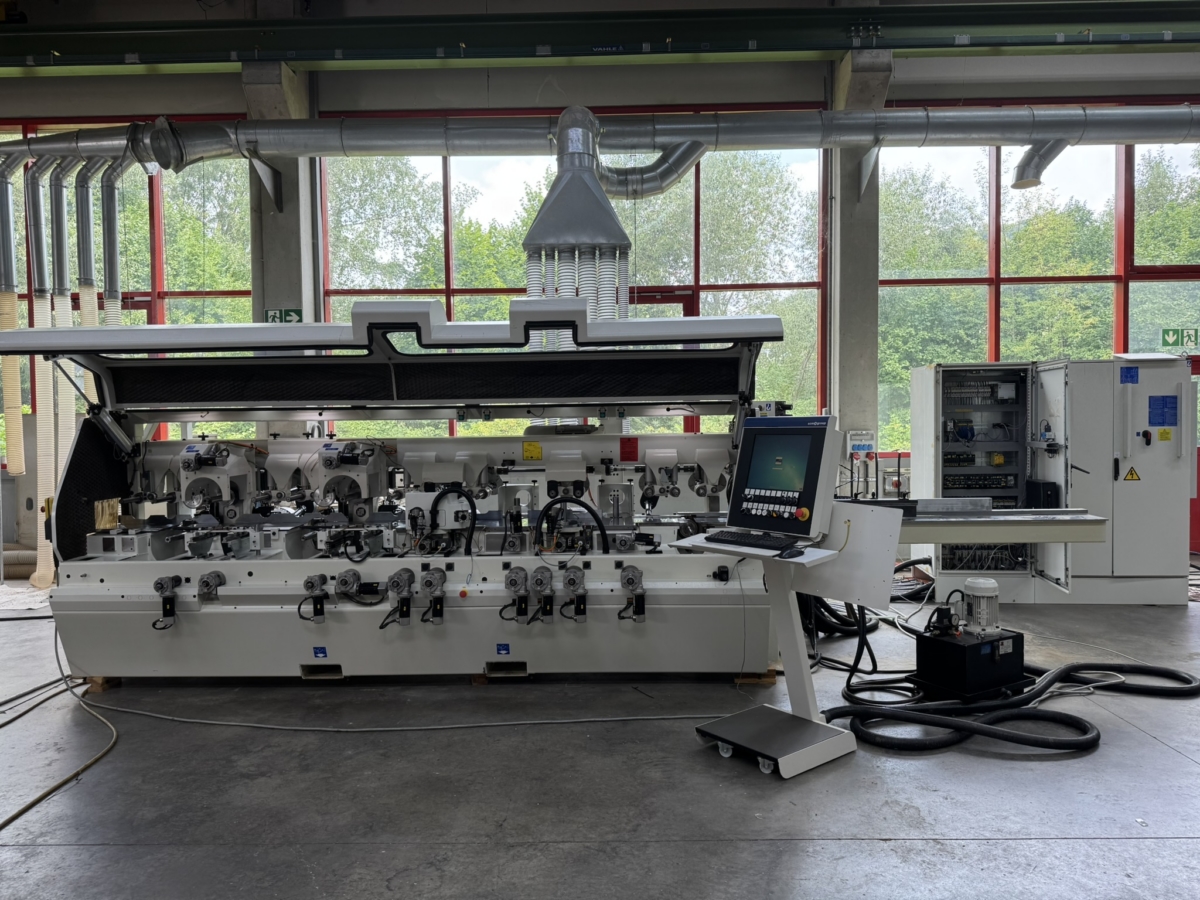

SCM Topset XL Vierseitenhobelmaschine

Anzahl der Spindeln: 9 St.
Arbeitsbreite: 240 mm
Hobelhöhe: 120 mm
Abrichttischlänge: 2500 mm
Vorschubmotor: 7,5 kW
Vorschubgeschwindigekeit: 6-36 m/min
Maschinengewicht ca,: 6500 kg
Steuerung: CONTROL 100 PC PLUS
SCM Topset XL, Bj. 2015, wird derzeit teilüberholt am Lager
------------------------------------------------------------
Zusammenfassung,
- 9 Spindeln (davon 4 x HSK 85 S)
- elektronische Horizontal- und Vertikalpositionierungen
- 8.300 U/min
- SCM Set-up
- SCM T-Set
- Inklusive Werkstückeinzugsmagazin
Arbeitsmaße:
- Maximale Arbeitsbreite: 240 mm
- Minimale Arbeitsbreite: 25 mm (reduzierbar auf 15 mm durch das verbaute Sonder-Kit).
- Maximale Arbeitshöhe: 120 mm.
- Minimale Arbeitshöhe: 10 mm (reduzierbar auf 6 mm durch das verbaute Sonder-Kit).
Sonderausstattung Arbeitsquerschnitt: Ausgerüstet mit einem Spezial-Kit für
extrem kleine Mindest-Schnittgrößen von 15 x 6 mm.
Einlauftisch und Tischplatten:
-Länge des Einlauftisches: 2.500 mm (2,5 Meter).
-Oberflächenausführung: Verschleißfeste, spezial-verchromte Ausführung
für optimales Gleitverhalten und minimale Abnutzung.
Spindelbeschreibungen:
1. Spindel: 1. Horizontalspindel UNTEN:
- Motorleistung: 11 kW
- Drehzahl: 6.000 U/min
- Welle: Hochpräzisionsspindel mit 40 mm Durchmesser
2. Spindel: 1. Vertikalspindel RECHTS:
- Motorleistung: 11 kW
- Drehzahl: 8.300 U/min
- Werkzeugaufnahme: Frässpindel mit HSK 85S Schnellwechselaufnahme
- Positionierung Vertikal: Elektronische vertikale Positionierung
- Positionierung Horizontal: Elektronische horizontale Positionierung
3. Spindel: 1. Vertikalspindel LINKS:
- Motorleistung: 11 kW
- Drehzahl: 8.300 U/min
- Werkzeugaufnahme: Frässpindel mit HSK 85S Schnellwechselaufnahme
- Positionierung Vertikal: Elektronische vertikale Positionierung
- Positionierung Horizontal: Elektronische horizontale Positionierung
- Werkzeugdurchmesser-Einstellung „SET UP“: Elektronische Regulierung des
Werkzeugdurchmessers, Positionierung des Werkzeugdurchmessers
4. Spindel: 2. Vertikalspindel RECHTS:
- Motorleistung: 11 kW
- Drehzahl: 8.300 U/min
- Werkzeugaufnahme: Frässpindel mit HSK 85S Schnellwechselaufnahme
- Positionierung Vertikal: Elektronische vertikale Positionierung
- Positionierung Horizontal: Elektronische horizontale Positionierung
5. Spindel: 2. Vertikalspindel LINKS:
- Motorleistung: 11 kW
- Drehzahl: 8.300 U/min
- Werkzeugaufnahme: Frässpindel mit HSK 85S Schnellwechselaufnahme
- Positionierung Vertikal: Elektronische vertikale Positionierung
- Positionierung Horizontal: Elektronische horizontale Positionierung
- Werkzeugdurchmesser-Einstellung „SET UP“: Elektronische Regulierung des
Werkzeugdurchmessers, Positionierung des Werkzeugdurchmessers
6. Spindel: 1. Horizontalspindel OBEN:
- Motorleistung: 11 kW
- Drehzahl: 8.300 U/min
- Welle: Hochpräzisionsspindel mit 40 mm Durchmesser (Nutzlänge 250 mm)
- Werkzeugspannung: „T-SET“ Schnellspannsystem für Werkzeuge
- Positionierung Vertikal: Elektronische vertikale Positionierung
- Positionierung Horizontal: Elektronische horizontale Positionierung
- Werkzeugdurchmesser-Einstellung „SET UP“: Elektronische Regulierung des
Werkzeugdurchmessers, Positionierung des Werkzeugdurchmessers
7. Spindel: 2. Horizontalspindel UNTEN:
- Motorleistung: 11 kW
- Drehzahl: 8.300 U/min
- Welle: Hochpräzisionsspindel mit 40 mm Durchmesser (Nutzlänge 250 mm)
- Werkzeugspannung: „T-SET“ Schnellspannsystem für Werkzeuge
- Positionierung Vertikal: Elektronische vertikale Positionierung
- Positionierung Horizontal: Elektronische horizontale Positionierung
8. Spindel: 2. Horizontalspindel OBEN:
- Motorleistung: 11 kW
- Drehzahl: 8.300 U/min
- Welle: Hochpräzisionsspindel mit 40 mm Durchmesser (Nutzlänge 250 mm)
- Werkzeugspannung: „T-SET“ Schnellspannsystem für Werkzeuge
- Positionierung Vertikal: Elektronische vertikale Positionierung
- Positionierung Horizontal: Elektronische horizontale Positionierung
- Werkzeugdurchmesser-Einstellung „SET UP“: Elektronische Regulierung des
Werkzeugdurchmessers, Positionierung des Werkzeugdurchmessers
9. Spindel: 3. Horizontalspindel UNTEN:
- Motorleistung: 11 kW
- Drehzahl: 8.300 U/min
- Welle: Hochpräzisionsspindel mit 40 mm Durchmesser (Nutzlänge 250 mm)
- Werkzeugspannung: „T-SET“ Schnellspannsystem für Werkzeuge
- Positionierung Vertikal: Elektronische vertikale Positionierung
- Positionierung Horizontal: Elektronische horizontale Positionierung
Angaben zur Steuerung:
- Steuerungstyp: CONTROL 100 PC PLUS (speziell konfiguriert für die Maschinenzusammensetzung 323).
- Hardware-Basis: Integrierter Industrie-PC zur vollständig elektronischen Verwaltung aller Maschinenachsen.
- Netzwerkanbindung: PC ausgestattet mit einer 2. Netzwerkkarte (Ethernet-Schnittstelle) für die nahtlose Einbindung in das Firmennetzwerk.
- Bedienkonzept: Unterstützt das elektronische Steuerungssystem vom Typ MOBILE, was eine flexible Bedienung direkt an den Rüstplätzen der Maschine ermöglicht.
- Achskommunikation: Ausgerüstet mit einem elektrischen Modifikations-Kit für die moderne CAN-Bus-Verbindung, um eine extrem schnelle und störungsfreie Signalübertragung zwischen PC und den Stellmotoren der Spindeln zu garantieren.
Zusatzsysteme & Gleitmitteltechnik:
- Tischschmierung: Ausgestattet mit einer automatischen Schmierpumpe
zur konstanten Benetzung des Maschinentischs, um Reibungswiderstände bei
nassen oder harzhaltigen Hölzern zu minimieren.
- Zwangsschmierung: Integrierte, automatisierte Zwangsschmierung für die
Linearführungen, Schlitten und Bewegungsschrauben der Aggregate.
- Abblaseinrichtung: Automatisches Luftbefeuchtungs- und Abblassystem
direkt auf dem Arbeitstisch, um Hobelspäne und Holzstaub permanent aus
dem Vorschubbereich zu entfernen.
- Luftkissentisch: Integrierter Luftkissentisch im Einzugsbereich zur
massiven Reduzierung des Gleitwiderstands bei schweren oder klebrigen Massivholzteilen.
Vorschubsystem & Walzenausstattung:
- Vorschubmotor: Leistungsstarker Hauptantrieb mit 7,5 kW für den Werkstücktransport.
- Zusatz-Vorschubgruppe: Ausgerüstet mit einer spezialisierten Vorschubgruppe nach der oberen Spindel.
- Walzen im Maschinentisch: 3 Stück motorisierte, angetriebene Vorschubwalzen
direkt im Arbeitstisch versenkt, um den Transport von schwerem oder feuchtem Holz zu unterstützen.
Option:
gebrauchte Hobelköpfe wie vorhanden (Bilder auf Anfrage)
(technische Angaben laut Hersteller - ohne Gewähr!)
