SCM Z 25 PLUS R4R4 CNC Bearbeitungszentren

CNC Bearbeitungszentrum SCM
Type Z 25 PLUS R4R4
Baujahr 2005
In 2022 neue Steuerung KVARA6 4A AN +6A MECH- ESA-GV (für 9.000,- EURO)
Arbeitsbereich X zwischen den Anschlägen 2500 mm
Vertikalbohrungen Y 1018 mm
Fräsen Y 1240 mm
Plattendurchlauf maximal 180 mm
Maximale Plattenstärke Z = 100 mm
Hub Z Achse 200 mm
Zentralschmierung oben und unten
Bohraggregat mit 15 Vertikalspindeln
6 Horizontalspindeln, davon 4 in X Richtung und 2 in Y Richtung
Spindeldrehzahl 4000 U/min.
Motorleistung Spindeldrehung 2,2 kW
Verfahrgeschwindigkeit der X-Y Achsen 42,4 m/min.
Verfahrgeschwindigkeit Z Achse 11,5 m/min.
Hauptspindel ca. 6,6 kW
Maximale Drehzahl der Hauptspindel 24000 U/min.
Vorderer Werkzeugwechsler mit 4 Werkzeugaufnahmen
Hinterer Werkzeugwechsler mit 4 Werkzeugaufnahmen
Rechteckige Vakuumsauger 16 Stück
Werkzeugaufnahme HSK 63
Druckluft 6/7 bar, Druckluftverbrauch 150 l

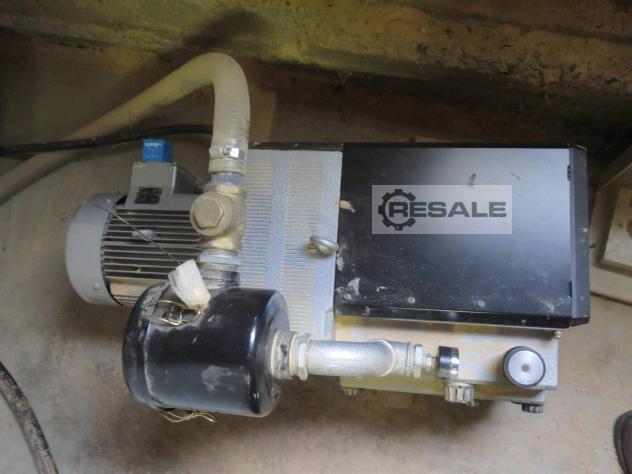

Vakuumpumpe 40 m³/h 3/3,6 kW
Luftansauggeschwindigkeit 30 m/h
Absaugstutzendurchmesser 160 + 200 + 200 mm

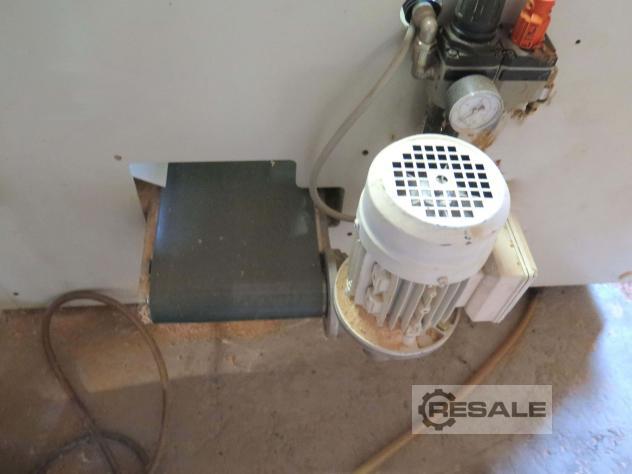

Mit Spänetransportband im Maschinenkorpus
Schutzgitter vorhanden
Betriebsstunden insgesamt ca. 8 – 10.000

Steuerungsprogramm XILOG Plus
Sämtliche Möglichkeiten von Windows
Die typische Bearbeitungen in Handwerks- und Industriebetrieben, umgesetzt,
in eine einfache und intuitive Anwendersoftware

Abmessungen ca. 5780 mm x 2800 mm mit Schutzgitter

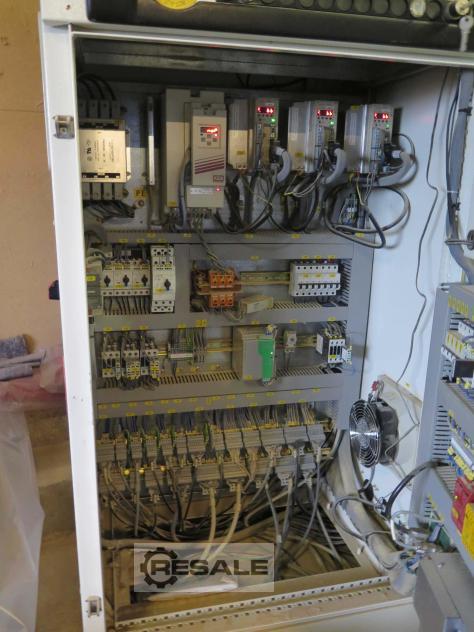

Ohne Schutzgitter 4000 mm x 2650 mm, Schaltschrank 900 mm x 1000 mm
Höhe 2560 mm
Gesamtgewicht ca. 3.000 kg
Maschine ca. 2.600 kg
Schaltschrank ca. 400 kg
