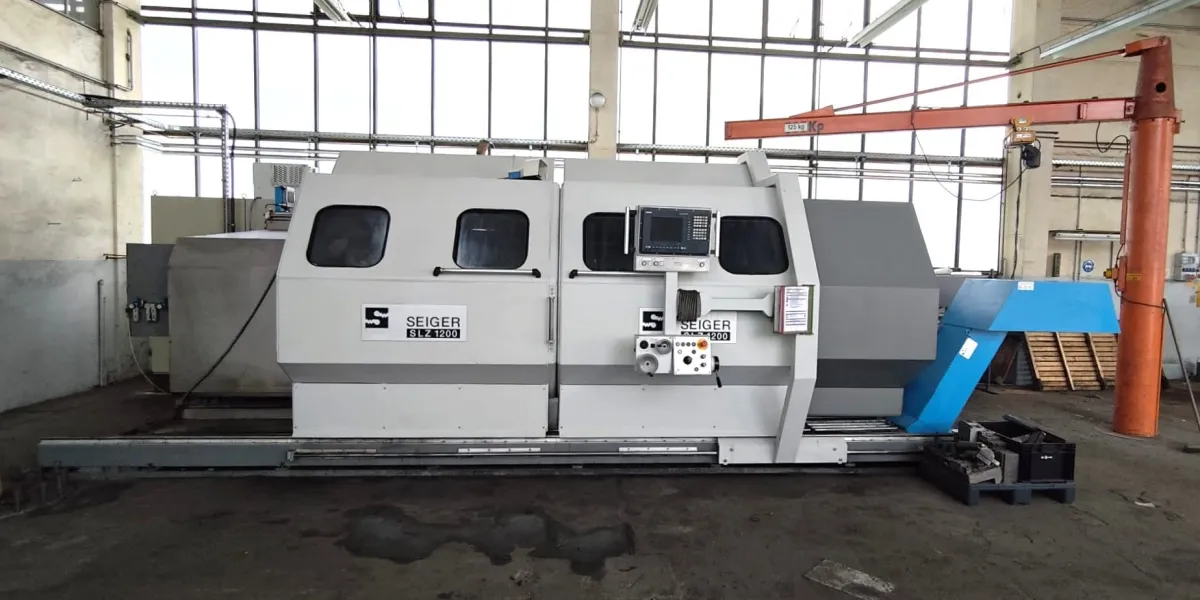

Seiger SLZ 1200 x 3000 Schwerdrehmaschine mit Siemens Zyklensteuerung

Schwerdrehmaschine Seiger SLZ 1200 x 3000
mit Siemens Sinumerik 810D Zyklensteuerung (Teach-In)
Die Schwerdrehmaschine Seiger SLZ 1200 x 3000 ist mit einer Siemens Sinumerik 810D Zyklensteuerung (Teach-In) ausgestattet. Die Maschine wurde zuletzt als Planscheiben- und Frontaldrehmaschine eingesetzt und daher ohne Reitstock und ohne Lünetten betrieben. Die Maschine kann jedoch konstruktiv weiterhin mit entsprechenden Lünetten bzw. Reitstock ausgerüstet und für klassische Spitzenarbeiten genutzt werden.
Ausführung mit AC-Hauptantrieb, großer Planscheibe, Hydraulikaggregat, separatem Schaltschrank sowie 2 Späneförderern.
Arbeitsbereich
-
Spitzenweite: 3.000 mm
-
Umlaufdurchmesser über Bett: 1.200 mm
-
Umlaufdurchmesser über Planschieber: 850 mm
-
Verfahrweg Planschieber: 620 mm
-
Bettbreite: 750 mm
Spindel
-
Spindelkopf: DIN 55027 Größe 11
-
Spindeldurchmesser vorderes Lager: 190 mm
-
Spindelbohrung: 104 mm
-
Drehzahlbereich: 5 – 900 min⁻¹
-
Max. Drehmoment: 6.000 Nm
Hauptantrieb
-
Antriebsleistung: 37 / 52 kW (100 % / 60 % ED)
Vorschub
-
X-Vorschubkraft: 24.000 N
-
Z-Vorschubkraft: 16.000 N
-
Eilgang X: 7 m/min
-
Eilgang Z: 4 m/min
Werkzeugaufnahme
-
Drehmeißelquerschnitt: 40 × 40 mm
Elektrische Daten
-
Netzspannung: 400 V
-
Frequenz: 50 Hz
-
Max. Stromaufnahme: 200 A
Werkstückgewichte
(Herstellerangaben für Standardausführung)
-
Zwischen Spitzen ohne Lünette: 5.000 kg
-
Zwischen Spitzen mit 1 Lünette: 6.000 kg
-
Zwischen Spitzen mit 2 Lünetten: 7.000 kg
-
Fliegend in Planscheibe: 1.800 kg
Späneförderer
2 x AME Späneförderer
-
Hersteller: AME GmbH, Emsdetten
-
Typ: S8 300 Tlg. 63
-
Baujahr: 05/2016
Nicht im Lieferumfang enthalten:
-
Reitstock
-
Lünetten
Hinweis
Die Maschine wurde zuletzt als Planscheiben- bzw. Frontaldrehmaschine eingesetzt. Daher sind aktuell weder Reitstock noch Lünetten vorhanden. Die Maschine eignet sich besonders für die Bearbeitung großer Scheiben-, Ring- und Flanschwerkstücke. Eine spätere Nachrüstung für den Einsatz zwischen Spitzen ist grundsätzlich möglich.
