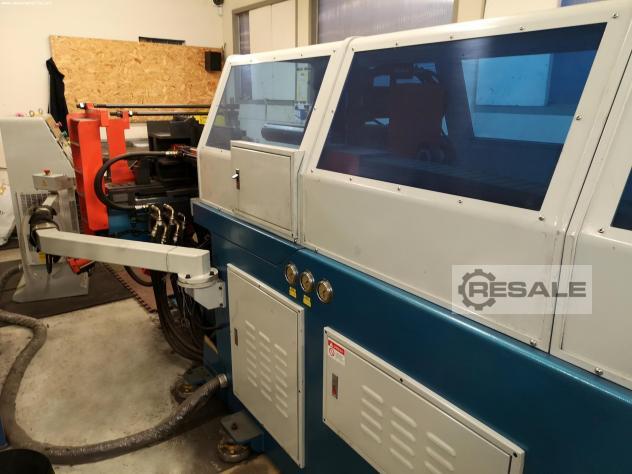

SHUZ TUNG CNC 50 BRM Biegemaschinen

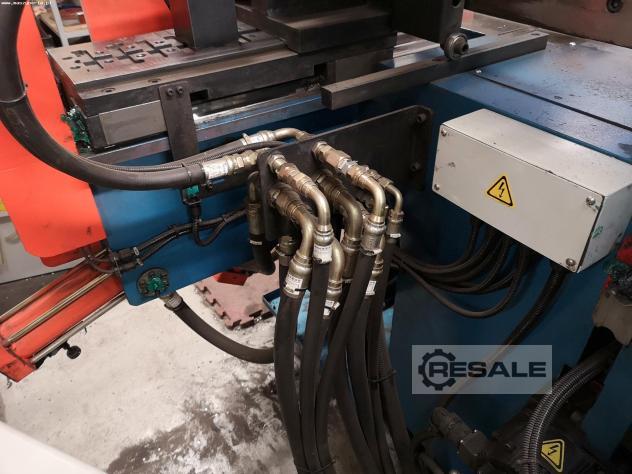

CNC-Rohr- und Profilbiegemaschine SHUZ TUNG CNC 50 BRM die 2014 in Taiwan gebaut wurde, ermöglicht die vollautomatische Serienfertigung komplexer räumlicher Werkstücke in 5 Achsen mit gleichzeitigem Lochstanzen. Hervorragende Präzision und Genauigkeit des Biegens werden durch die in der Maschine eingesetzten zuverlässigen Servomotoren gewährleistet, die für die Realisierung der wichtigsten Arbeitsbewegungen, d.h. Biegen, Drehen und Materialvorschub, verantwortlich sind. Die übrigen Bewegungen werden von einem zentralen Hydrauliksystem mit elektronischer Schmierung angetrieben.

Die CNC Dornbiegemaschine SHUZ TUNG wird über ein Bedienpult mit eingebauter CNC-Steuerung bedient, die die Möglichkeit bietet, eine unbegrenzte Anzahl von Programmen zu speichern. Darüber hinaus ist der Servo-Dornbiegeautomat mit mehreren Biegewalzen, einem hochwertigen Dorn und einem Aktuator zur Unterstützung des Materialvorschubs ausgestattet. Die automatische CNC Dornbiegemaschine 50 BRM wiegt 3500 kg.

Technische Daten der 3D Dornbiegemaschine CNC SHUZ TUNG CNC 50 BRM
- Anzahl der Achsen: 5
- maximale Rohrbiegeleistung: 50×2 mm
- maximaler Biegewinkel: 190°
- maximaler Biegeradius: 220 mm
- Vorschubgeschwindigkeit: 1-1000 mm/s
- Vorschubgenauigkeit (Kugelumlaufspindel): ± 0,01 mm
- Maximale Vorschublänge: 2500 mm
- Maximale Vorschublänge mit Dorn: 3500 mm
- Biegegeschwindigkeit: 120°/s
- Biegegenauigkeit: ± 0,05°
- Rotationsgeschwindigkeit: 200°/s
- Anzahl der Programme: unbegrenzt
- Anzahl der Biegungen pro Programm: unbegrenzt
- Motorleistung: 50 HP
- Fassungsvermögen des Öltanks: 4,6 l
- maximaler Öldruck: 5 kg/cm2
- Öldurchfluss: 300 CC/min
- Abmessungen (L x B x H): 5200 x 1150 x 1400 mm
- Gewicht der Maschine: 3500 kg

Ausstattung der Rohrbiegemaschine CNC50BRM
- CNC-Steuerung
- Werkstück-Stanzfunktion (Löcher stanzen)
- elektrische Schmierung

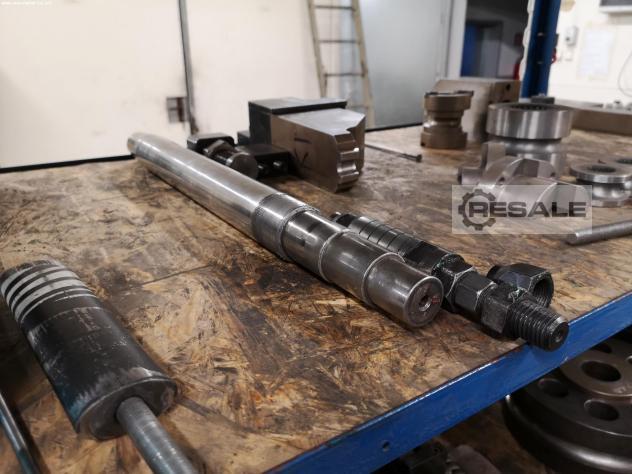

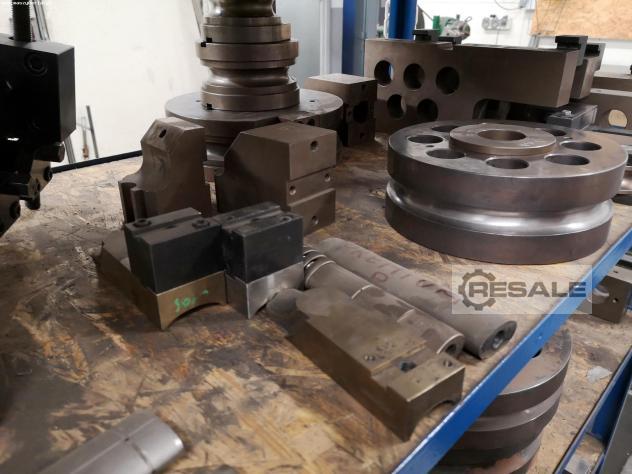

- Werkzeugbestückung
