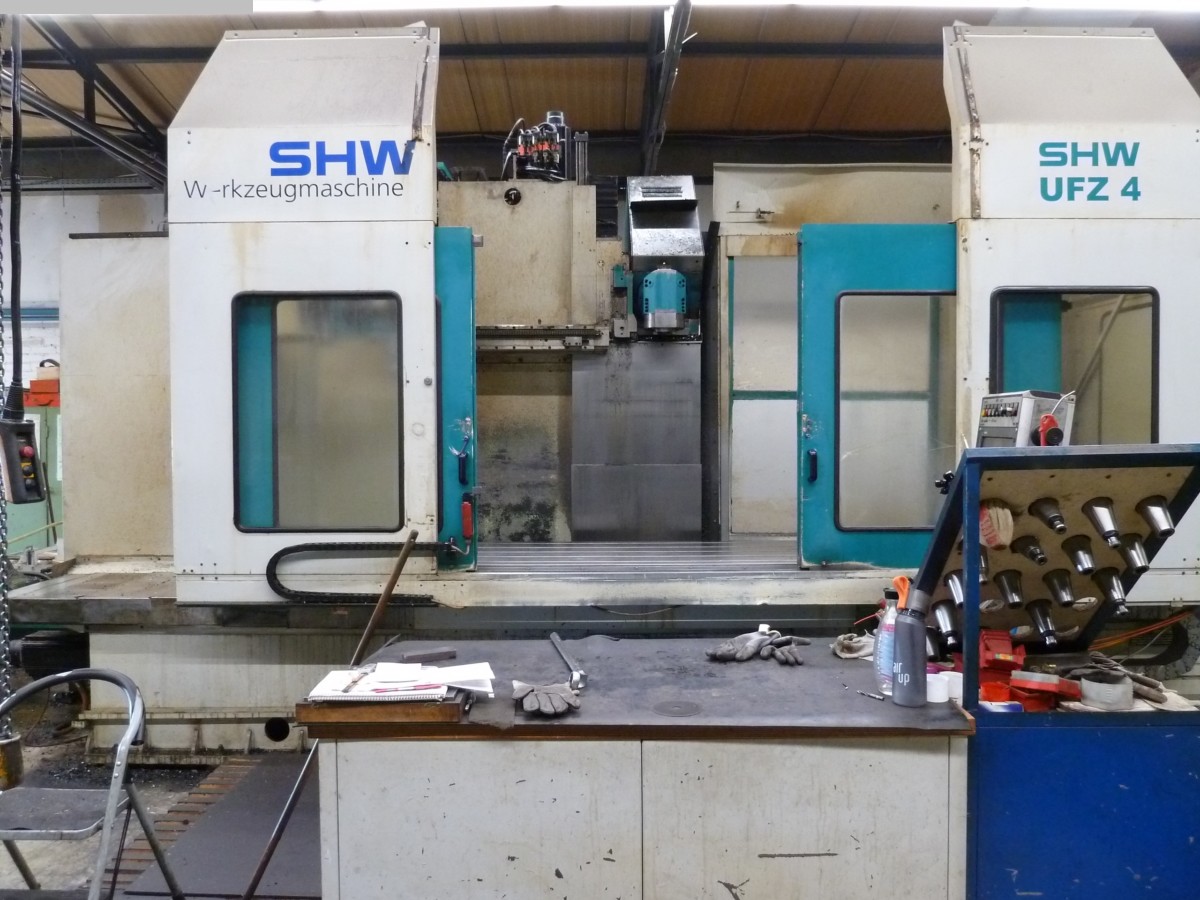

SHW UFZ 4 Bettfräsmaschine - Universal

x-Weg: 2500 mm
y-Weg: 1300 mm
z-Weg: 900 mm
Steuerung: Heidenhain iTNC 530
Tischfläche: 2500 x 800 mm
Tischbelastung: 5,0 t
Werkzeugaufnahme: SK 50 DIN69871
Spindeldrehzahlen: 36 - 4000 U/min
Vorschubbereich: 2 - 12000 mm/min
Hauptmotor: 25 kW
Gesamtleistungsbedarf: 50 kW
Maschinengewicht ca.: 17 t
Raumbedarf ca.: 8,4 x 4,5x 3,8(3,9) m
Der Hauptmotor wurde im September 2022 für € 6.000,- überholt.
Die Maschine wurde 2007 teilüberholt
Überholungsumfang:
Vorschubmotoren wurden überholt
Neue Heidenhain Steuerung iTNC 530 mit neuem
Hauptspindelantrieb (Siemens)
Beibehaltung des Schaltschranks und der VS-Antriebe
Geometrische Überholung der Maschine
Überholung des Werkzeugwechslers
Defekte Führungsbahnabdeckungen wurden instandgesetzt
bzw. ausgetauscht
Vor ca. 3 Jahren ist der Fräskopf komplett überholt worden.
Ausstattung:
CNC Bahnsteuerung Heidenhain iTNC 530
Fräskopf horizontal/vertikal schwenkbar automatisch über die Steuerung.
Separater CNC Rundtisch 800 mm Durchmesser (Drehgeber muss erneuert werden)
Werkzeugwechsler 45-fach, max. Werkzeuggewicht 18 kg
Späneförderer
Verstärkte Kühlmitteleinrichtung für Werkzeuge mit
innerer Kühlmittelzuführung, Ausführung B.
Kühlmitteleinrichtung mit Papierbandfilter
Verfahrwege:
Maschinentisch längs X-Weg 2500 mm
Spindelstockschlitten senkrecht Y-Weg 1300 mm
Spindelstock quer Z-Weg 900 mm
