Siemens - Ahlstrom CFB 100 kg/s 137bar 535ºC Dampfkesselkraftwerk mit 240 MW CFB - 88 MVAe

Dampfkessel CHP-Kraftwerk mit 240 MW Pyroflow CFB-Kessel

Ein Kraft-Wärme-Kraft-Kraft-Kraftwerk (CHP) befindet sich in sehr gutem Zustand, mit einer elektrischen Leistung von 88 MVA und einer thermischen Leistung von 240 MW. Die Anlage ist darauf ausgelegt, hauptsächlich mit holzbasierter Biomasse zu arbeiten, wobei Kohle als Ersatzbrennstoff dient. Dies ist ein vollständiges Kraftwerk, das noch voll in Betrieb ist und alle technischen Systeme umfasst, von der Brennstoffversorgung bis zur Leitung von Strom und Live-Dampf. Die Ausrüstung wurde im Laufe ihrer Lebensdauer außergewöhnlich gut gewartet und umfassend aufgerüstet, wobei die strengsten modernen Qualitätsstandards erfüllt werden.

Der Dampfkessel verwendet die Circulating Fluidised Bed (CFB)-Technologie mit dem kommerziellen PYROFLOW, der 1989 in Finnland von Ahlström hergestellt wurde. Dieser CFB-Kessel liefert einen Dampfstrom von 100 kg/Sekunde bei einem Druck von 137 bar und einer Temperatur von 535ºC. Der Hauptbrennstoff ist holzbasierte Biomasse mit einem Feuchtigkeitsgehalt von 35–55 %, obwohl sie auch ausschließlich mit Kohle betrieben werden kann.

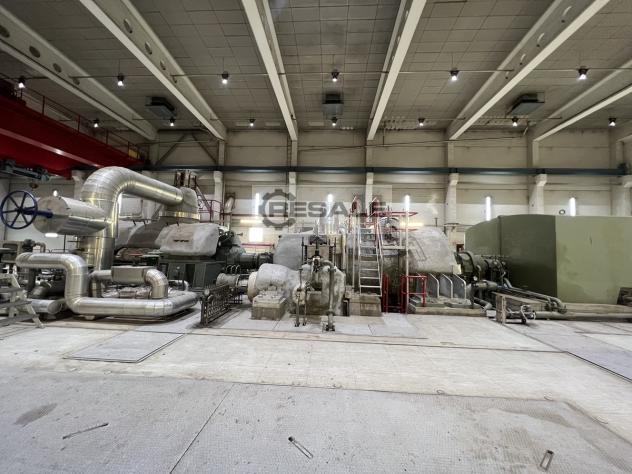

Die komplette Dampfturbinenanlage wurde von Siemens gefertigt. Sie besteht aus einer Förderrückdruckturbine (maximale Betriebsdampfleistung: 74 kg/s bei 137 bar, Gesamtdurchsatz: maximal 100 kg/s) mit einem eigenen Fernwärmebereich, einer Kondensationsturbine (Betriebsdampf: maximal 30 kg/s bei 3,5 bar) sowie einem 88 MVA / 10,5 kV / 50 Hz Generator mit Hilfsanlagen. Der aus der Rückdruckturbine gewonnene 3,5-Bar-Dampf wird von einer nahegelegenen Industrieanlage und zur Fernwärme genutzt. Im Kondensationsmodus wird der 3,5 bar starke Abgasdampf der Rückdruckturbine in die Kondensationsturbine geleitet, um maximale Stromerzeugung zu gewährleisten. Der Niederdruckdampf wird dann in einem röhrenförmigen Kondensator kondensiert.

Diese Kesselanlage wurde im Laufe der Jahre sorgfältig gewartet und erheblich aufgerüstet. Beide Dampfturbinen wurden 2023 von Siemens Deutschland werkseitig auf den Null-Stunden-Zustand überholt und befinden sich daher in ausgezeichnetem Zustand. Die Lichtmaschine wurde bei der Inspektion als in einwandfreiem Zustand festgestellt. Das Betriebs- und Steuerungssystem des Kraftwerks wurde 2016 vollständig überarbeitet und basiert derzeit auf dem Siemens T-3000 System mit Siemens Simatic S7-Bauch-SPS.
________________________________________

Technische Eigenschaften – Dampfkesselanlage
Hersteller: Ahlström (Foster Wheeler / Andritz)
Kesseltyp: Zirkulierendes fluidisiertes Bett – PYROFLOW
Thermische Kapazität: 240 MW
Dampfleistung: 100 kg/s, 137 bar, 535ºC
Herstellungsjahr: 1989
Brennstoff: Holzbasierte Biomasse, Torf, Kohle

Technische Eigenschaften – Turbinenanlage
Rückdruck-Dampfturbine: Siemens Extraction EHNKS 90/80-4 mit Fernwärmeabschnitt
Live-Dampf-Eingang (Gegendruck): Maximal 84 kg/s bei 137 bar, 535ºC
Live Steam Input mit DH-Sektion: Maximal 100 kg/s
Herstellungsjahr: 1989
Kondensationsturbine: Siemens WK 63/81/32-3
Lebender Dampf (Kondensationsturbine): 30 kg/s bei 3,5 bar
Drehzahl: 3.000 U/min
Generator: Siemens 88.000 kVA / 50 Hz
Spannung: 10.500 V
