SODICK AG40L Funkenerodieranlagen (EDM-Technik)

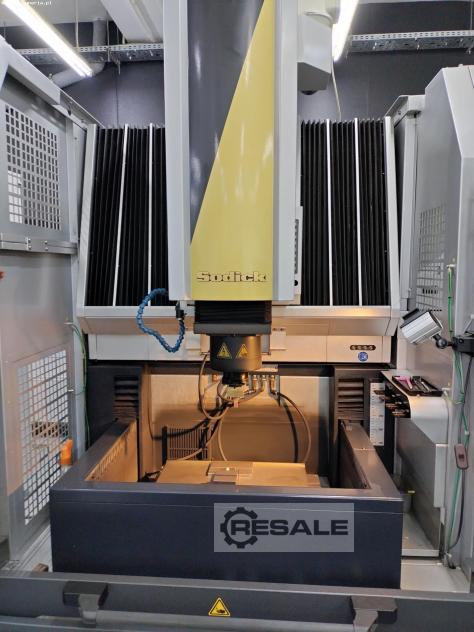

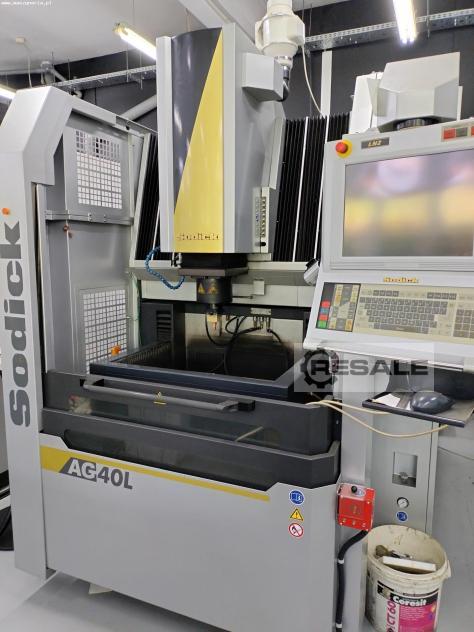

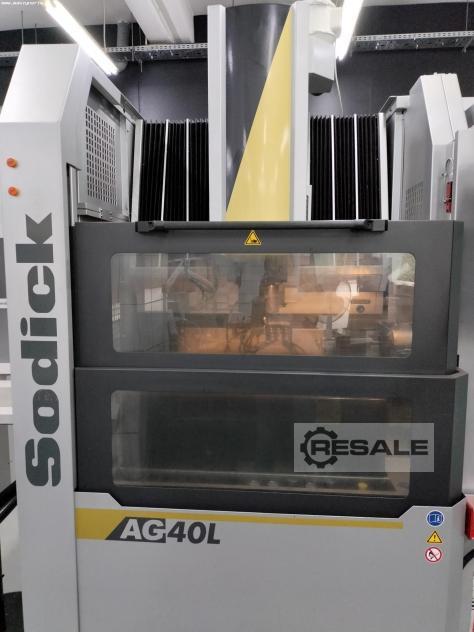

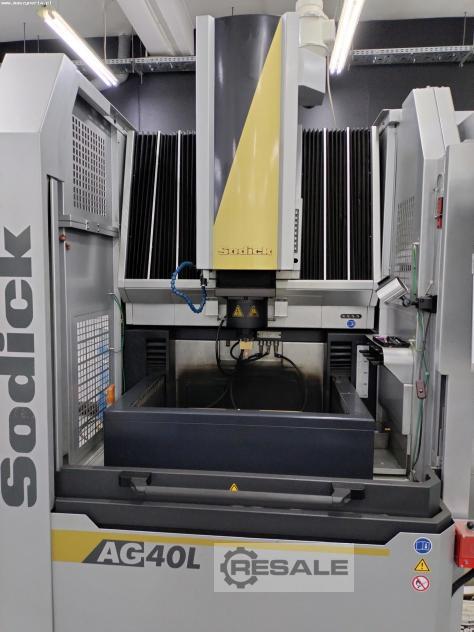

Senkerodiermaschine SODICK AG40L wurde im Jahr 2011 gebaut. Diese hocheffiziente Maschine wird für die Präzisions-Elektroerosion von Werkstücken mit einem Maximalgewicht von 550 kg eingesetzt und ermöglicht die Herstellung komplexer Formen selbst in den härtesten Materialien. Darüber hinaus sind bei den so bearbeiteten Werkstücken keine weiteren Nachbearbeitungen, wie z. B. das Polieren, erforderlich. Die installierte CNC-Steuerung verfügt über die nützliche Funktion „perfect active control“ für die gleichzeitige Steuerung von Hochgeschwindigkeits-Elektroentladungen und Achsenbewegungen mit serieller Kommunikationstechnologie von 1 Gbit/s. Die Senkerodiermaschine SODICK AG40L LN2 wird mit einer umfangreichen Ausstattung angeboten, die unter anderem aus einem EROWA-Messtaster, einem 4-Positionen-Linearwerkzeugwechsler und Werkzeugen besteht. Das Gesamtgewicht der Maschine beträgt 3900 kg.

Technische Daten der Senkerodiermaschine SODICK AG40L
- Vorschub in X/Y/Z-Achse: 400/300/270 mm
- Abmessungen des Arbeitstisches (L x B): 600 x 400 mm
- Maximales Werkstückgewicht: 550 kg
- Maximales Elektrodengewicht: 50 kg
- Innenmaße des Arbeitstanks (L x B x H): 750 x 620 x 350 mm
- Fassungsvermögen des Arbeitstanks: 190 l
- Dielektrikumshöhe (vom Arbeitstisch aus): 100-300 mm
- Dielektrikum: Öl für Elektroerosionsmaschinen
- Abstand zwischen Arbeitstisch und Werkzeughalter: 150-420 mm
- Fassungsvermögen des Hilfsbehälters: 285 l
- Erforderliche Menge an Dielektrikum im Hilfsbehälter: 330 l
- Fassungsvermögen des Kühlertanks für den Reihenmotor: 19 l
- Erforderliche Ölmenge im Kühler des Reihenmotors: 19 l
- Kühlöl: Mobil Velocite Oil No. 3
- Abstand vom Boden zum Arbeitstisch: 830 mm
- Filterung: austauschbare Papierfilter (MF-2400, druckbeaufschlagt)
- Luftdruck: 0,65 MPa
- Luftverbrauch: 100 l/min
- Stromanschluss: 3x 200/220 VAC; 50/60 Hz
- Platzbedarf (L x B): 2400 x 3300 mm
- Abmessungen (L x B x H): 1550 x 2410 x 2330 mm
- Gewicht der Maschine: 3900 kg

Ausstattung der Funkenerodiermaschine AG40L LN2

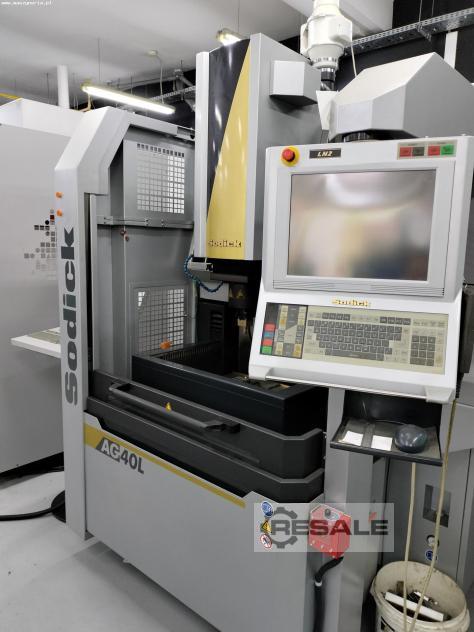

- CNC-Steuerung: SODICK LN2
- Software: LN ASSSIST
- C-Achse
- Messtaster: EROWA
- automatischer Werkzeughalter: EROWA ITS
- 4-Positionen Linear-Werkzeugwechsler
- Linearantriebe in X,Y,Z-Achsen
- Werkzeuge: ER-103679 My first EROWA

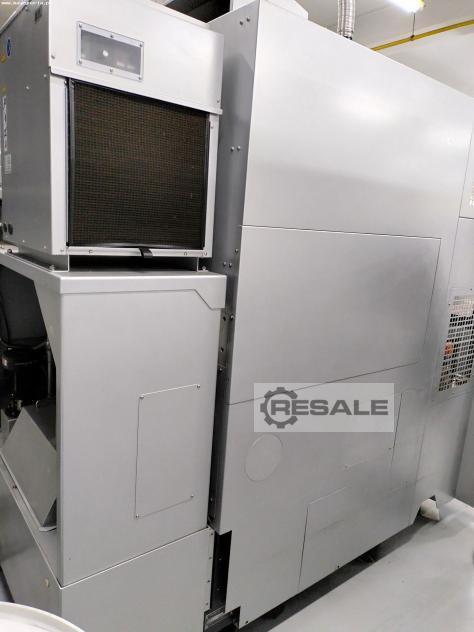

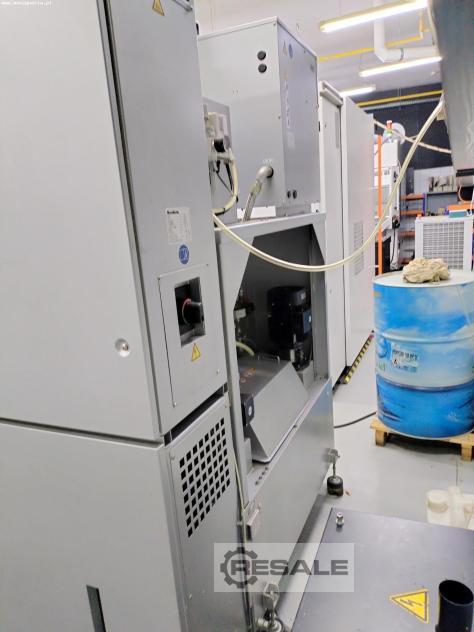

- Kühler
- effizientes Filtersystem
- STEELFLUID dielektrische Trommel (2 Stk.)
- Transformator 3x 380 V/3x 220 V
