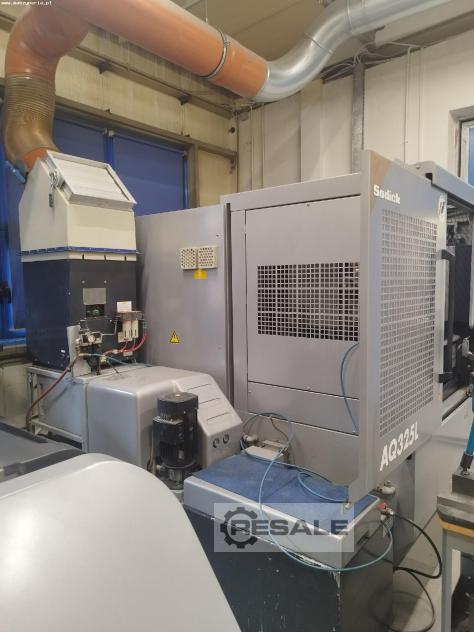

SODICK AQ325L Erodiermaschinen

Drahterodiermaschine SODICK AQ325L wurde im Jahr 2002 von Sodick Co., Ltd. in Japan gebaut. Die Maschine, die sich durch ihre außergewöhnliche Präzision und Zuverlässigkeit auszeichnet, ist eine ausgezeichnete Wahl für die Herstellung von Teilen mit komplexen Geometrien, d. h. von Matrizen, Stempeln und Werkzeugen. Die bei der Bearbeitung eingesetzte Technologie der Elektroerosion ermöglicht es, schwierige Formen auch in den härtesten Materialien zu realisieren. Diese Methode minimiert auch die Notwendigkeit anderer sekundärer Prozesse, wie z.B. das Polieren, oder macht sie ganz überflüssig.

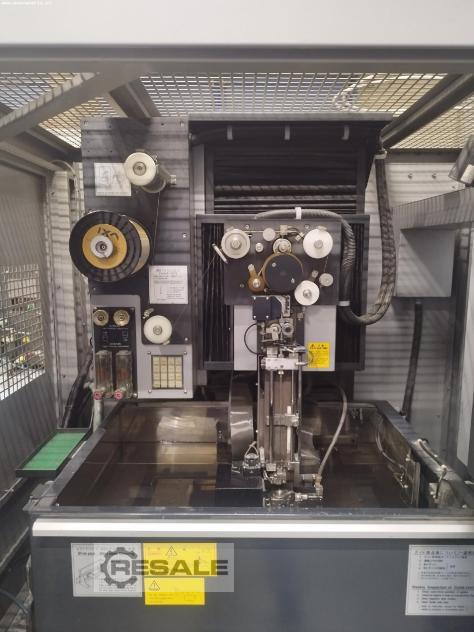

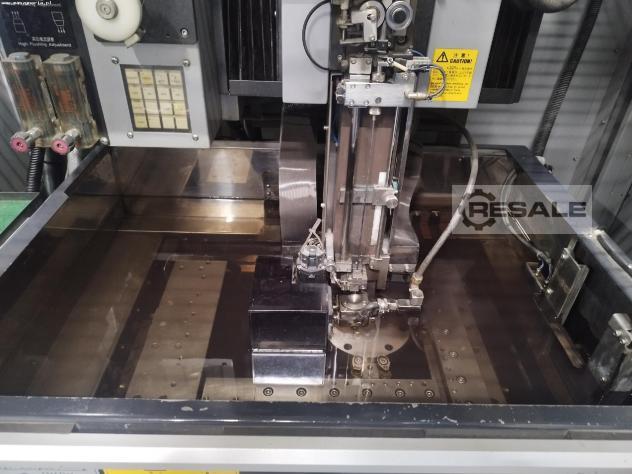

Die SODICK AQ325L ist für die Bearbeitung von Werkstücken mit einem maximalen Gewicht von 450 kg ausgelegt. Die Bearbeitung erfolgt in einem dielektrisch gefüllten Arbeitstank mit einem Draht mit einem maximalen Durchmesser von 0,30 mm. Der Arbeitskopf bewegt sich in fünf Achsen X,Y,Z,U,V mit Vorschüben von 350 mm, 250 mm, 220 mm, 80 mm und 80 mm. Der Einsatz eines Dielektrikums erhöht die Oberflächenqualität und die Maßhaltigkeit der Werkstücke. Die einstellbare Drahtspannung in Verbindung mit der hohen Arbeitsgeschwindigkeit verkürzt die Gesamtzykluszeit bei gleichzeitig hoher Produktionseffizienz.

Das Maschinenkonzept zeichnet sich durch eine außergewöhnliche Stabilität und kompakte Abmessungen aus. Dies erleichtert den täglichen Betrieb und die Vorbereitung der Werkstücke für die Bearbeitung. Die Drahterodiermaschine AQ325L ist mit einem integrierten Dielektrikumssystem mit einem Fassungsvermögen von 530 Litern, einem Entionisierer und einem Filtersystem mit austauschbaren Papierfiltern ausgestattet. Das Gesamtgewicht der Maschine beträgt 2800 kg.

Technische Daten der Drahterodiermaschine SODICK AQ325L
Allgemeine Daten
- Steuerung: SODICK LN1W
- Anzahl der Achsen: 5 (X,Y,Z,U,V)
- Vorschub in der X/Y/Z-Achse: 350/250/220 mm
- Vorschub in der U/V-Achse: 80/80 mm

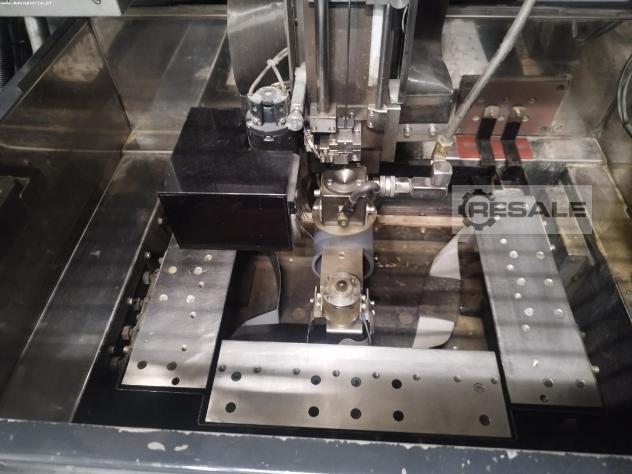

- Abmessungen des Arbeitstisches (L x B): 600 x 400 mm
- Innenabmessungen des Arbeitstanks (L x B): 895 x 650 mm
- Maximales Werkstückgewicht (nicht eingetaucht): 450 kg
- Maximales Werkstückgewicht (eingetaucht): 300 kg
- Maximale Werkstückhöhe (nicht eingetaucht): 220 mm
- Maximale Werkstückhöhe (eingetaucht): 200 mm
- Schneidewinkel: 20°/80 mm
- maximaler Drahtdurchmesser: 0,30 mm
- minimaler Drahtdurchmesser: 0,15 mm
- maximale Drahtgeschwindigkeit: 250 mm/s
- Maximales Gewicht der Drahtspule: 6 kg
- Drahtspannung: 300-2300 G
- Abstand vom Boden zur Arbeitsfläche: 965 mm
- Abmessungen (L x B x H): 1650 x 1900 x 2040 mm
- Gewicht der Maschine SODICK AQ 325L: 2800 kg

Dielektrischer Tank
- Kapazität: 530 l
- Deionisierer: 10 l
- Außenabmessungen (L x B x H): 550 x 2200 x 1770 mm
- Gewicht des leeren Tanks: 230 kg

Filtersystem
- austauschbare Papierfilter (2 Stk.)
- Anordnung / Positionierung nach Zeichnung
- Gesamtabmessungen (L x B): 3000 x 3500 mm
- Stromanschluss: AC 3x 220 V; 50/60 Hz
