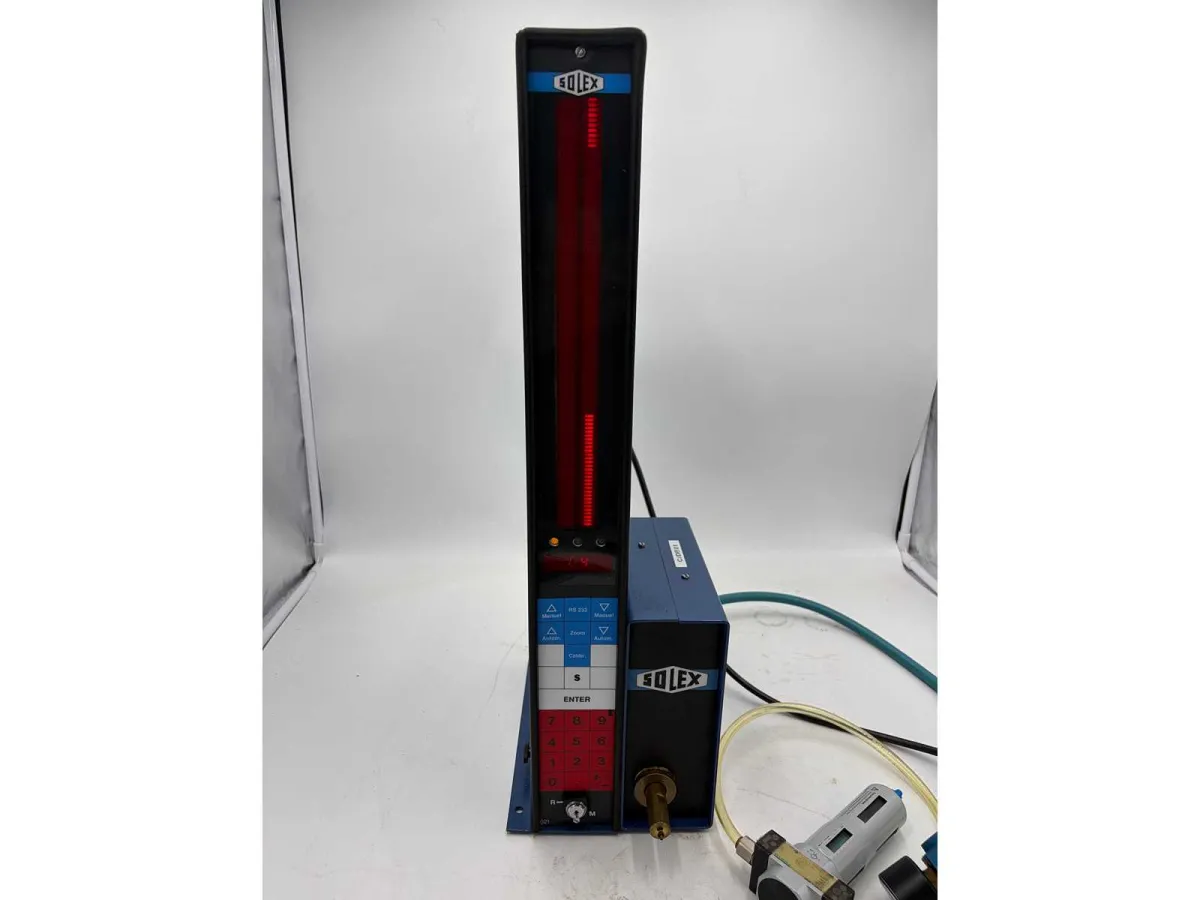

Solex - DBE 021-103 - Pneumatisches Maßmessgerät

Solex Metrology
Pneumatisches Maßmessgerät PNEUMATISCHE VERSION
Die pneumatische Metrologie ist eine Technik zur Messung von Bauteilen mit zwei wichtigen Vorteilen:
- Hohe
Messgenauigkeit - die Messgeschwindigkeit
Dieses Gerät wird für die Maßprüfung von Teilen mit Löchern verwendet, die mit sehr engen Toleranzen dimensioniert werden müssen, Teilen, die aufgrund ihres Oberflächenzustands nicht berührt werden können, oder von Teilen mit komplexen Geometrien.
Sie ist seit vielen Jahren in Industriesektoren wie Biomedizin (Prothesen), Kosmetik (Sprays), Pharmazeutika (Dosierpumpen), Luft- und Automobiltechnik (mechanische Teile) präsent, wo sie für ihre Robustheit, Zuverlässigkeit und sehr hohe Messgenauigkeit bekannt ist.
WIE ES FUNKTIONIERT
Das Prinzip basiert auf einem pneumatischen Durchflussmessgerät, der direkt den Abfall oder Druckanstieg ableitet, der der Strömungsänderung an einer Öffnung oder einem Leck entspricht.
Der Regler sorgt für einen streng konstanten Druck. Die Luft strömt durch die Kopfdüse und verlässt die zu prüfende Öffnung. Der Querschnitt des Kopfstrahls ist konstant, und der der Öffnung variiert mit der Größe der zu messenden Teile, was zu Druckschwankungen zwischen Kopfstrahl und Öffnung führt, die vom Druckmessgerät des Geräts erfasst werden.
Auktions-ID: A1-50994-15
