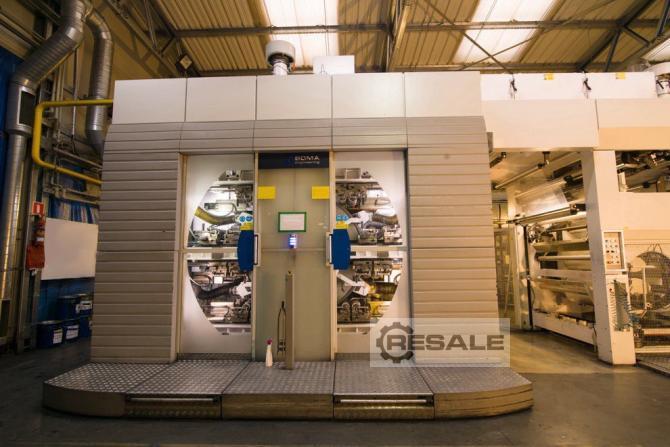

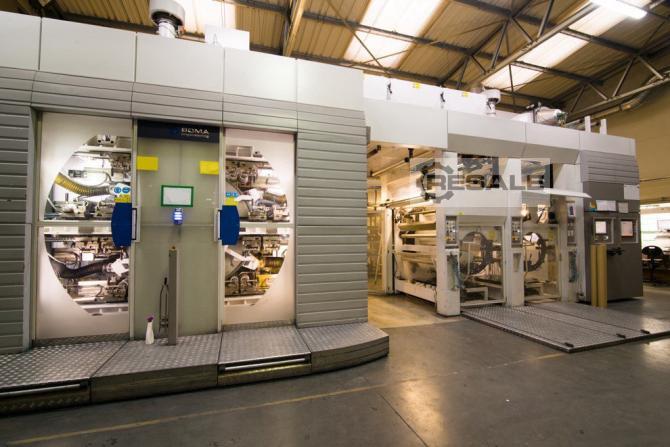

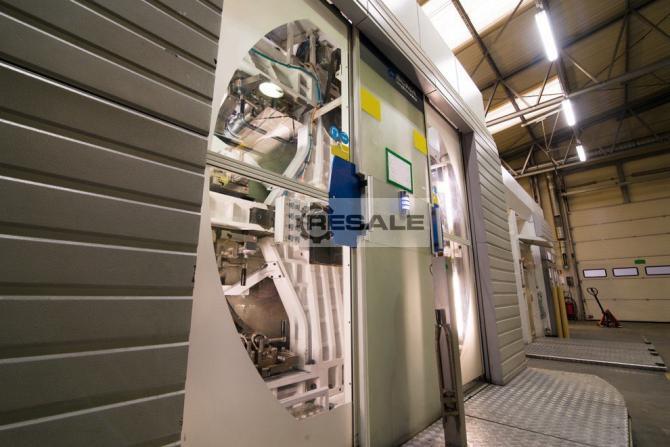

Soma Midi 1270

MATERIAL:
∙ LDPE 0,020 – 0,160 mm
∙ PE / OPP 0,012 – 0,100 mm
∙ CPP 0,020 – 0,050 mm
∙ BOPP, PET, OPA 0,010 – 0,025 mm
∙ Papier 25 – 120 g/m2
∙ Laminat 0,02 – 0,12 mm

GRUNDLEGENDE TECHNISCHE PARAMETER:

Maximale Druckbreite: 1270 mm
Maximale Materialbreite: 1320 mm
Minimale Materialbreite: 500 mm
Min. Druckrapport: 360 mm
Max. Druckrapport: 800 mm

Rasterzylinder-Innendurchmesser 136.989 mm
Umfang 500 mm
Ärmellänge 1350 mm

Max. mechanische Drehzahl
300 m/min

Arbeitsdruckgeschwindigkeit
Spannung in der bedruckten Bahn: abhängig von Art und Qualität des gedruckten Materials, Druckfarben, Farbübertragung, Druckrapportlänge, Druckplatten, Art des Druckmotivs: Kreuzlinien – Rasterdichte, Rasterwalzenvolumen, Tonwertzunahme, Lack, Umgebungstemperatur und Art der Rakelkammern.
NON STOP 40 ÷ 360 N
ohne automatischen Austausch 10 ÷ 360 N
Seite des Bedienpersonals
Parameter der Ab- / Aufwickelrolle: links von der Längsachse von der Abwicklung zur CI-Trommel
max. Rollendurchmesser 800 mm
Innenkern-Ø (Papier) 76 mm
Außenkern Ø (Papier). 105 mm
max. Rollengewicht 750 kg
Min. Rollendurchmesser bei NONSTOP-Abwickeln

Max. Geschwindigkeit beim Rollenwechsel bei NONSTOP 500 mm
Abwickeln. 100 m.min-1 (2)
Abmessungen (B x L x H): 7130 x 12400 x 4870 mm
Gewicht ca. 40 000 kg

Abrolleinheit
• Abrolleinheit - NONSTOP - Rollendurchmesser 800 mm
Schneideinheit – Rollenabrollrichtung für den Druck von der oberen Bahnseite Schneideeinheit - Rollenabrollrichtung für den Druck von der unteren Bahnseite pneumatische Wellen für Innenkerndurchmesser von 76 mm
Ionisationssystem zur elektrostatischen Ladungsmessung
Bahnlaufregelungssystem vor dem Druck
Bahnlaufregelungssystem vor dem Druck – ERHARDT & LEIMER
1 Stk. Ultraschallsensor für die Bahnführung entsprechend der Bahnkante auf der Bedienerseite
Manuelle Einstellung der Sensorposition je nach Messgerät
Breitstreckwalze vor dem Bedrucken und Aufwickeln
Breitstreckwalze vor dem Druck – spiralförmige Version mit der Mitte in der Bahnachse
Großstreckwalze vor dem Aufwickeln – Segmentausführung mit Mittelachse in der Linienachse, die sich dicht vor dem
Aufwickelrolle

Druckwerk
• 8 Stück Druckwerkeinheit
"CDTS"-SYSTEM (Thermische Stabilisierung der Zentraltrommel)
"PPP"-SYSTEM (Schutz der Druckplatte)
Pneumatische Stahlkerne von Druckzylindern, Druckrapportlänge 360 mm, Zylinderdurchmesser 108.342 mm Pneumatische Stahlkerne von Rasterwalzen, Durchmesser 136.989 mm
Tragbares Bedienfeld für Schritt-für-Schritt-Bedienung
FAST ADAPT selbstadaptierendes Kammereinstellsystem
Farbpumpsystem

"IPS"-SYSTEM (Tintendruckstabilisierung)
Farbpumpaggregate, Behälter mit einem Volumen von 25 l mit integriertem "IPS"-Systembehälter von 25 l
Pneumatische Membranpumpen
Verbindungsschläuche mit Schnellkupplungen
Trocknungssystem
Düsentrocknungssystem mit zwei Schleifen
Direkte Gasheizung
Automatische Inspektion der Lösemitteldampfkonzentration

Kühlaggregat
Kühlaggregat mit 1 Kühlzylinder und Servoantrieb
Servomotor mit elektronischem Transfer
geschlossener Kühlkreislauf, der mit dem Kühlaggregat des Kompressors verbunden ist

Bahnlaufregelungssystem vor dem Aufwickeln
Bahnlaufregelungssystem vor dem Aufwickeln - ERHARDT & LEIMER
1 Stk. – Ultraschallsensor für die Bahnführung entsprechend der Bahnkante auf der Bedienerseite
Manuelle Einstellung der Sensorposition je nach Skala

Web-Video-Inspektionssystem
1 Chip Digitalkamera BST SUPER HANDY SCAN 4000
FALCON II - Intelligent Job Setting System - automatisches Abdruck-Einstellsystem
BST Smart register - halbautomatisches Registereinstellsystem
Aufwickeleinheit
Aufwickeleinheit - NONSTOP, Rollendurchmesser 800 mm
Schneidwerk – Rollenaufrollrichtung für den Druck von der oberen Bahnseite
pneumatische Wellen für Innenkern-Ø 76 mm
Hebevorrichtung in Abrolleinheit integriert
Ionisationssystem zur elektrostatischen Ladungsmessung
Schneidwerk – Rollenaufrollrichtung für den Druck von der unteren Bahnseite
Vorrichtung zum Lösen von Rollen

Bedienfelder, Verteiler und Software
Modul der Fehlerdiagnose
Kommunikationsmodul des Service-Supports
Modul mit Rezepten - Speicherung von Job-Parametern
Modul der Vorrezepte - Voreinstellung von Rezepten für einen einfachen Arbeitsstart
Modul der vorbeugenden Wartung - Erinnerung an regelmäßige Wartungsarbeiten
