SOMAB UNIMAB 400 Drehmaschine - zyklengesteuert

Drehdurchmesser: 400 mm
Drehlänge: 915 mm
Steuerung: NUM Type 1062 T
Gesamtleistungsbedarf: 12,5 kW
Maschinengewicht ca.: 5500 kg
Raumbedarf ca.: m
S O M A B (France)
Zyklengesteuerte Universal-Drehmaschine (n)
Type UNIMAB 400
Baujahr 1996 # 52 468 und 52 469
Baujahr 1998 # 52 501 und 52 502
_______________________________________________________________________
Spitzenhöhe ca. 200 mm
max. Schwing-durchm. über Bett 400 mm
max. Schwing-durchm. über Schlitten 220 mm
Verschiebeweg des Planschiebers / Obersupport 235 mm
max. Drehlänge mit Spannfutter /
Längshub d. Schlittens 890/915 mm
Spindelbohrung 52 mm
Spindeldrehzahlen stufenlos 60 – 3.000 U/Min.
Längs- und Planvorschübe/Eilgänge, stufenlos bis max. 15 m/Min.
Vorschubkraft max. plan/längs 900 daN
Werkstückgewicht max. fliegend/mit Reitstock 250 kg
Gewindesteigungen 0,1 – 400 mm/Steigung
Spindelantrieb 9/12,5 kW
Gesamtantrieb ca. 22 kW - 400 V - 50 Hz
Gewicht ca. 5.500 kg
Zubehör / Sonderausstattung
• NUM 2-Achsen-Zyklensteuerung Type 1062 T / SOMAB PL +S3 mit Direkteingabe
aller Drehparameter unter Benutzung interaktiver Benutzeroberflächen und
entsprechender Software, Steuerung und Monitor eingebaut in die Schiebetüre,
und mit Software für die freie Kontureingabe und Eingabe Werkzeugwechselstop.

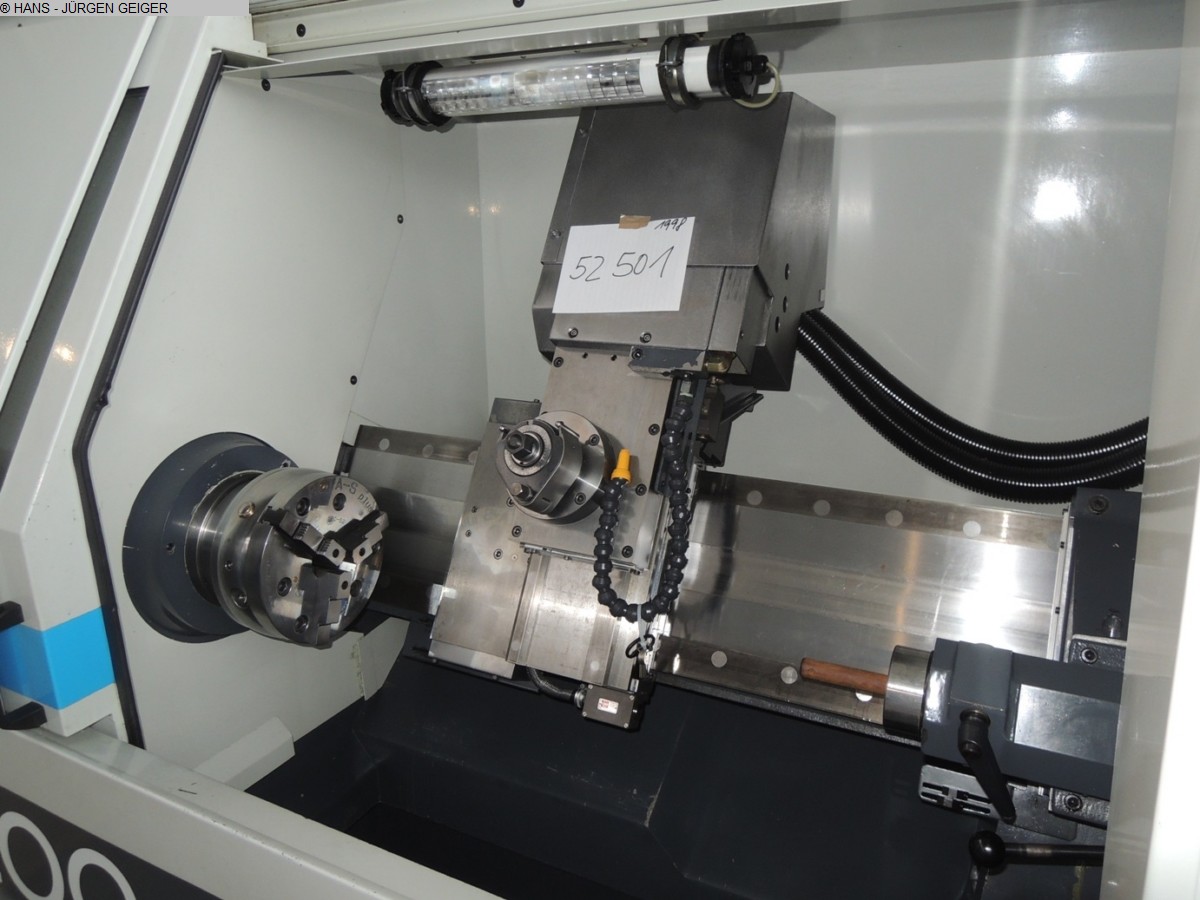

• Auf Querschlitten ist eine MULTIFIX – Werkzeughalterkopf Typ BD aufgebaut
mit 4 diversen Multifix-Werkzeughaltern.
• Achsansteuerung über Handräder und Joystick manuell möglich
• Manuelle 3 Backenfutter FORKHARDT F 250 aufgebaut (52 468 und 52 469)
bzw. ROTO-S plus 250- 62 (52 501 und 52 502)
• manueller Reitstock (MK 4) mit Pinole, Zentralschmierung, ausfahrbare
Kühlmitteleinrichtung, 2 Schiebetüren, Sonstiges, etc.
Zustand : sehr gut – vorführbereit unter Strom, kompakte und
stabile Maschine
Ideal für die Ausbildung, Werkzeugbau und Maschinenbau !
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto bei Abholung - nach Rechnungserhalt
