x-Weg: 800 mm
y-Weg: 500 mm
z-Weg: 510
mm
Gesamtleistungsbedarf: 60 kW
Maschinengewicht ca.: 10
t
Raumbedarf ca.: m

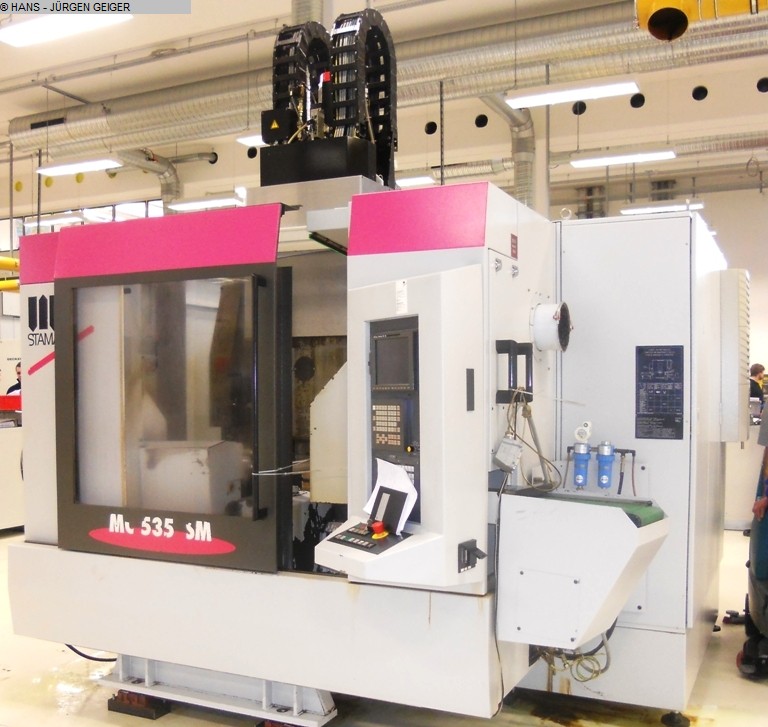

CNC-gesteuertes vertikales
Bearbeitungszentrum für Stangenbearbeitung.
zur 5-achsigen
Bearbeitung von komplizierten Formen in allen Winkellagen
bei
höchster Produktivität und Genauigkeit, Type MC 535
SM
Baujahr 1998, # 535 1107
TECHNISCHE
DATEN:
Stangen-Ø/Profilgröße x maximale Länge 80 x 800 mm
(!)
Frässchlittenweg längs X-Achse
800 mm
Frässchlittenweg quer Y-Achse
500 mm
Fräskopfweg senkrecht Z-Achse
510 mm
Werkstückachse Drehen/Schwenken
360°/120 °
Einbauhöhe unter Vertikal-Spindel ca.
350 mm
Spindelaufnahme
63 HSK
Spindeldrehzahlen stfl. regelbar
36.-.10.000 U/min
Vorschübe alle 3 Achsen
1 - 10.000 mm/min
Eilgänge
40.000 mm/min
Spindelantrieb 22 bis
32 kW
Gesamtantrieb 60 kW - 380 V - 50 Hz
Gewicht
ca. 10 to
Zubehör / Sonderausstattung:
CNC-Bahnsteuerung FANUC Type 16 iM, für alle 5 Achsen mit
Bildschirm und Direkteingabe und diversen Unterprogrammen,
Werkzeugkorrekturen, Werkzeugüberwachung, Parallellprogrammierung
uva.mehr
Stangenlademagazin links an der Maschine, bis zu 10
Stangen a Ø 80 mm,
Aufgebaute CNC-Dreh-Schwenkeinrichtung mit
Spannzangeneinrichtung zur Aufnahme des Stangenmaterials in Verbindung
mit hydr. Reitstock als Gegenspitze,
automatisches Werkzeugmagazin
mit 66 Werkzeugstellen , Ø 125 x 300 lg.
Werkzeuge auch mit IKZ,
mit eigener Werkzeugdatenverwaltung, Span zu Span 4
sec.
Werkzeugbruckkontrolle über Laser-Lichtschranke,
etc.
Greif u. Schwenk-Einheit um das Werkstück beim Trenn-Fräsen
zu halten und von der verbleibenden Stange zu lösen und zum Ablegen
als Fertigteil auf einen Förderer
Komplette Kapselung des
Arbeitsraumes, Späneförderer eingebaut, jedoch ohne
Kühlmitteleinrichtung
Meßtastereinrichtung zur
Werkstückvermessung möglich, wassergekühlte Frässpindel, diverse
Spannzangen, keine Werkzeuge
Sehr stabile
Maschine.
