STANKOIMPORT 5822M Gewindeschleifmaschine

Gewindeschleifmaschine STANKOIMPORT 5822M wurde in der UdSSR hergestellt. Die Maschine wird für das Schleifen von Gewinden verwendet, um ihnen die richtigen Abmessungen und die richtige Rauheit zu verleihen. Bei diesem Verfahren wird mit einer Schleifscheibe mit einem Durchmesser von 400 mm ein kleines Aufmaß vom Werkstück entfernt und die Gewindeform darauf geformt.

Die Schleifmaschine bearbeitet Gewinde mit einem maximalen Durchmesser von 200 mm, einer Länge von 500 mm und einem Gewicht von bis zu 30 kg. Je nach gewählter Scheibe kann der Durchmesser des Werkstücks von 3 bis 150 mm (Schleifen mit einer einspiraligen Scheibe) oder von 10 bis 120 mm (Schleifen mit einer mehrspiraligen Scheibe) betragen. Das Gesamtgewicht der Schleifmaschine beträgt ca. 5 Tonnen.

Technische Daten der Gewindeschleifmaschine STANKOIMPORT 5822M
- maximaler Werkstückdurchmesser: 200 mm
- Durchmesser des geschliffenen Werkstücks mit einspiraliger Scheibe: 3-150 mm
- Durchmesser des geschliffenen Werkstücks mit Mehrspulenscheibe: 10-120 mm
- maximale Länge des Werkstücks: 500 mm
- Maximales Gewicht des Werkstücks: 30 kg
- Spindeldrehzahl: 0,3 – 55 U/min
- Durchmesser der Schleifscheibe: 400 mm
- Leistung: 10,5 kW
- Abmessungen der Maschine: 270 cm x 230 cm

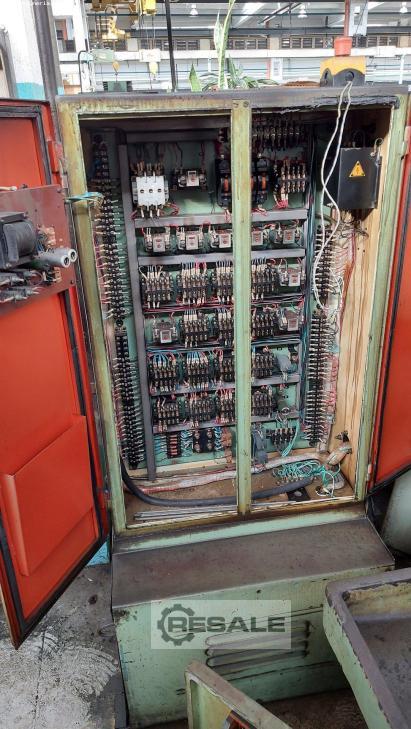

- Abmessungen des Versorgungsschrankes: 80 cm x 70 cm
- Gesamtgewicht: ca. 5 t
- DTR – Technische Dokumentation
