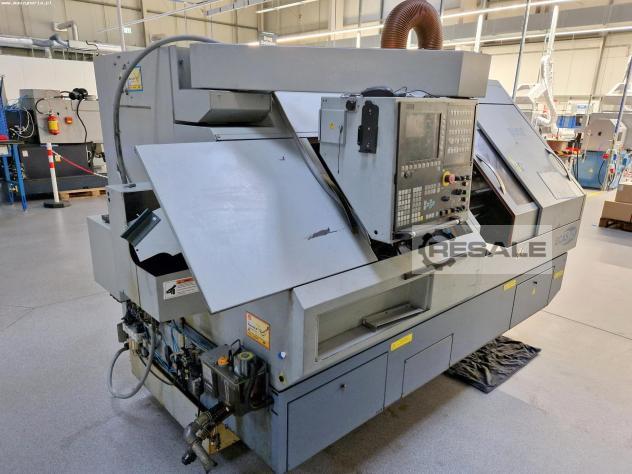

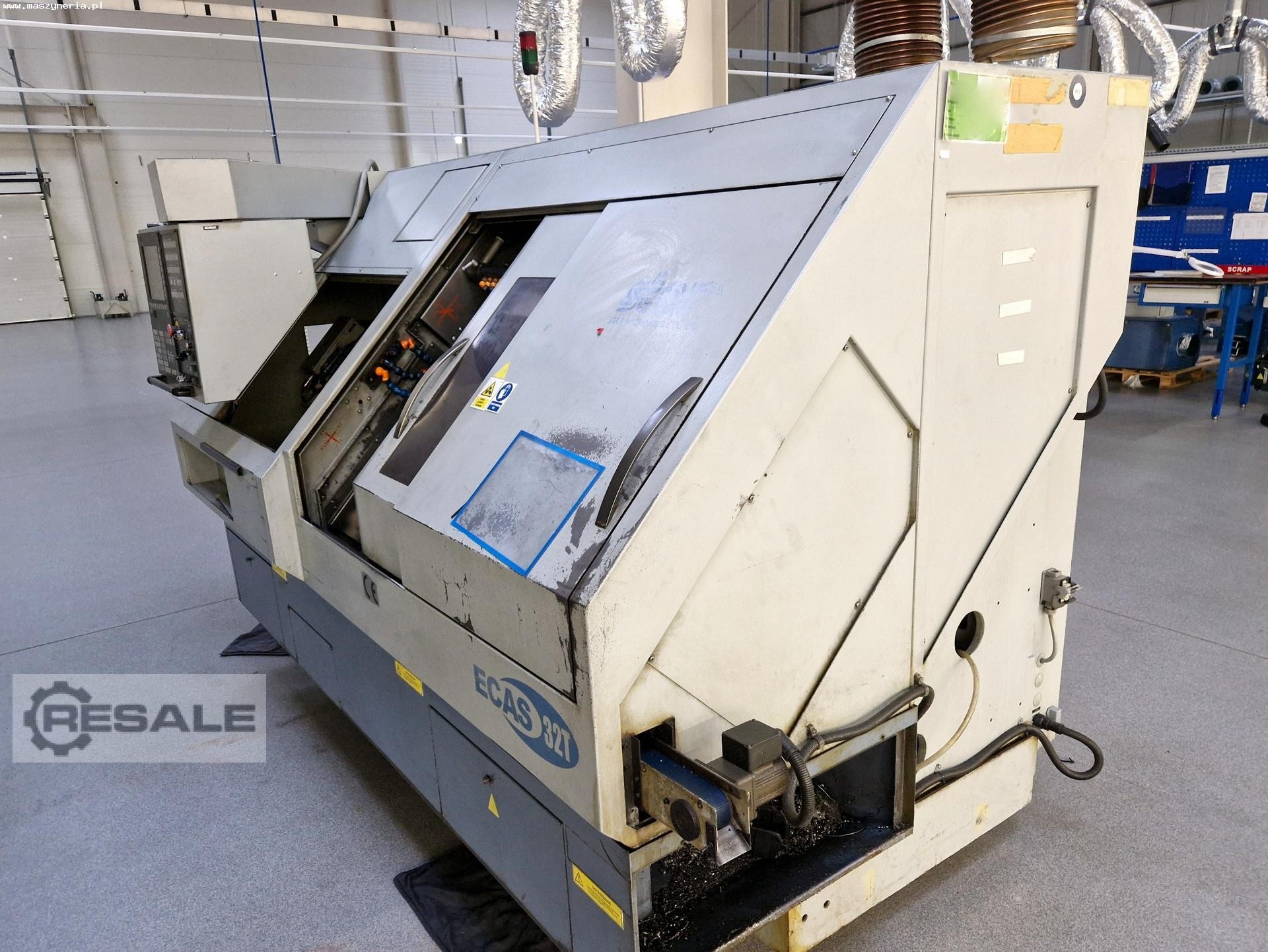

STAR ECAS 32T CNC Langdrehautomaten

CNC Drehmaschine STAR ECAS 32T wurde 2005 von STAR MICRONICS CO., LTD. in Japan gebaut. Die Maschine, die für die präzise Bearbeitung komplexer Werkstücke konzipiert ist, wird in vielen Industriezweigen wie der Automobil- und Luftfahrtindustrie eingesetzt. Ihre umfangreichen Bearbeitungsmöglichkeiten ermöglichen komplexe Bearbeitungen wie Drehen, Bohren und Gewindeschneiden, sowohl auf der Vorder- als auch auf der Rückseite des Werkstücks.

Im Vergleich zu anderen auf dem Markt erhältlichen Drehmaschinen zeichnet sich die angebotene Langdrehautomat STAR ECAS-32T durch den Einsatz von 11 Achsen, zwei 10-fach Revolvern und zwei Spindeln (Haupt- und Gegenspindel) aus. Die extrem steife Konstruktion sorgt wiederum für die unglaubliche Prozessstabilität, die notwendig ist, um eine hervorragende Präzision und Qualität der gefertigten Teile zu erreichen. All dies wird durch eine intelligente CNC-Steuerung ergänzt, mit der selbst die fortschrittlichsten Arbeitsprogramme in nur wenigen Schritten erstellt werden können. Die CNC Drehmaschine STAR MICRONICS ECAS 32T hat ein Gewicht von 5700 kg.

Technische Daten der CNC Drehmaschine STAR ECAS 32T
Allgemeine Daten
- Anzahl der Achsen: 11 (X1, X2, X3, Y1, Y2, Y3, Z1, Z2, Z3, C1, C2)
- Maximaler Drehdurchmesser: 32 mm
- Fräsleistung: 12 mm
- Bohrleistung (festes Werkzeug): 23 mm
- Bohrleistung (angetriebenes Werkzeug): 10 mm
- Gewindeschneidkapazität (festes Werkzeug): M12 x P1,75
- Gewindeschneidkapazität (angetriebenes Werkzeug): M8 x P1,25
- Schlitzkapazität (Länge x Tiefe): 2 x 10 mm
- Vorschubgeschwindigkeit in den Achsen X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3: 10000 mm/min
- Vorschubgeschwindigkeit in den Achsen C1, C2: 10000°/min
- Eilgang in den Achsen X1, X2, X3, Y2, Z1, Z2, Z3: 20000 mm/min
- Eilgang in den Achsen Y1, Y3: 15000 mm/min
- Eilgang in den Achsen C1, C2: 194400°/min
- Druck des pneumatischen Systems: 0,5 MPa
- Luftverbrauch: 4,1 m3/h
- Fassungsvermögen des Kühlmitteltanks: 230 l
- Leistung der Kühlmittelpumpe (Revolver): 0,4 kW
- Leistung der Kühlmittelpumpe (Rückenbearbeitungseinheit): 0,25 kW
- Fassungsvermögen des Schmierstofftanks: 4 l
- Leistung der Zentralschmierpumpe: 3 W
- Leistungsbedarf: 8 kVA
- Spannungsversorgung: 200 V; 50/60 Hz
- Abmessungen (L x B x H): 3175 x 1745 x 1860 mm
- Gewicht der Maschine STAR ECAS 32T: 5700 kg

Hauptspindel
- maximale Drehzahl: 7000 U/min
- maximaler Spindelhub: 350 mm
- C-Achse
- Indexierung der C-Achse: 0,01°
- Leistung des Spindelantriebs: (50%/100%): 7,5/5,5 kW

Gegenspindel
- maximale Drehzahl: 7000 U/min
- C-Achse
- Indexierung der C-Achse: 0,01°
- Leistung des Spindelantriebs: (50%/100%): 3,7/2,2 kW

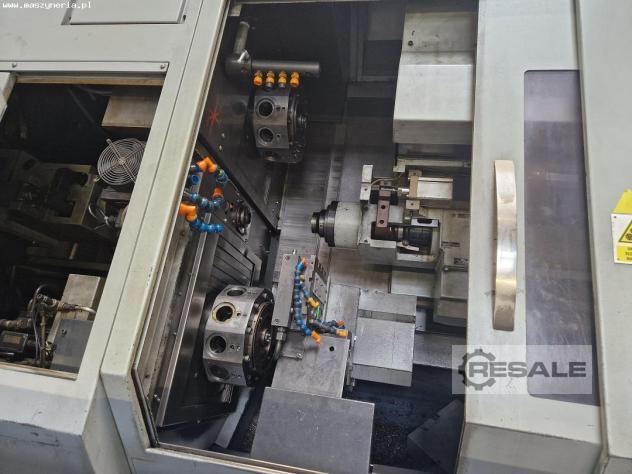

Revolver mit 10 Positionen
- Anzahl der Drehwerkzeuge: 2/Station
- Anzahl der Spannzangen: 3/Station
- Anzahl der angetriebenen Werkzeuge: 2/Station
- Bohrleistung: 10 mm
- Gewindekapazität: M8 x P1,25
- Fräskapazität: 12 mm
- Schlitzkapazität (Länge x Tiefe): 2 x 10 mm
- Rotationsgeschwindigkeit der angetriebenen Werkzeuge: 5700 U/min
- Antrieb der angetriebenen Werkzeuge: AC-Servomotor 1,8 kW

8-Spindel-Rückenbearbeitungseinheit
- Anzahl der Werkzeuge: 8
- maximale Anzahl von rotierenden Werkzeugen: 4
- Bohrleistung (festes Werkzeug): 13 mm
- Bohrleistung (angetriebenes Werkzeug): 8 mm
- Gewindeschneidkapazität (festes Werkzeug): M10 x P1,5
- Gewindeschneidkapazität (angetriebenes Werkzeug): M6 x P1,0
- Fräsleistung: 10 mm
- Rotationsgeschwindigkeit der angetriebenen Werkzeuge: 6000 U/min
- Antrieb der angetriebenen Werkzeuge: AC-Servomotor 1,3 kW

Ausstattung des CNC Drehzentrums ECAS 32 T
- CNC-Steuerung: YASKAWA SIEMENS 840DI

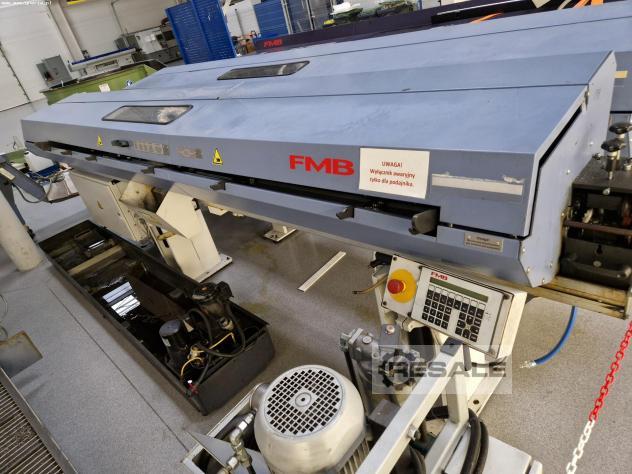

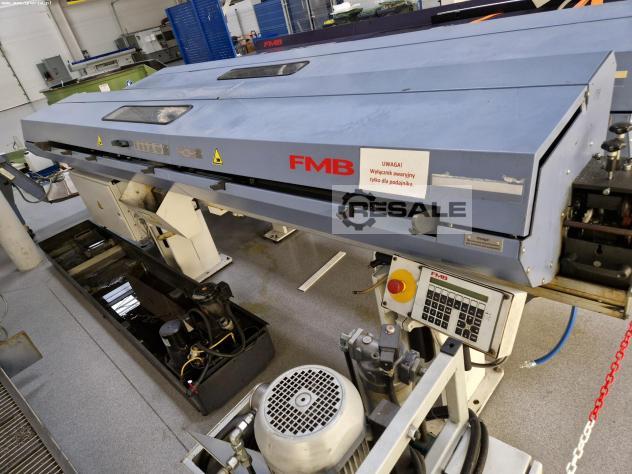

- Stangenlader: FMB TURBO 3-36/3200/A (2006)
- 10-fach Werkzeugrevolver (2 Stk.)
- 8-Spindel Rückenbearbeitungseinheit
- Gegenspindel mit Luftgebläse
- 10,4“ TFT-Farbbildschirm
- Werkstücktransporteur
- MR32 Spannzangenfutter mit Luftgebläse (Haupt- und Gegenspindel)
- MR32 Führungsspannzange
- Spannzangenantrieb
- Druckluftsystem
- automatische Zentralschmierung mit Fettstandskontrolle
- separater Kühlmitteltank mit Kühlmittelstandsüberwachung
- Arbeitsraum-Beleuchtung
- Handimpulsgeber
- Überlastungsschutz
- Stellschrauben und Unterlegscheiben
