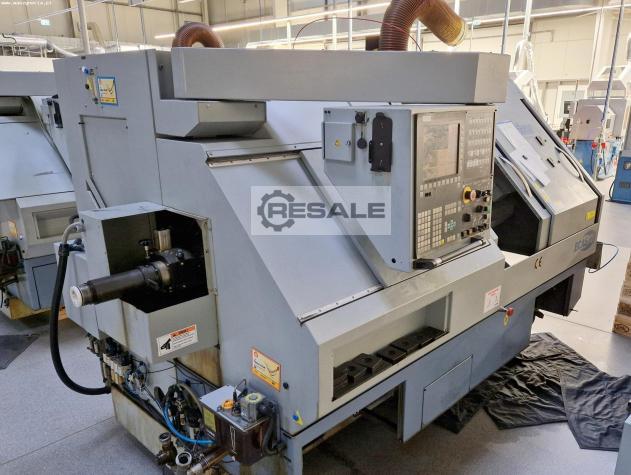

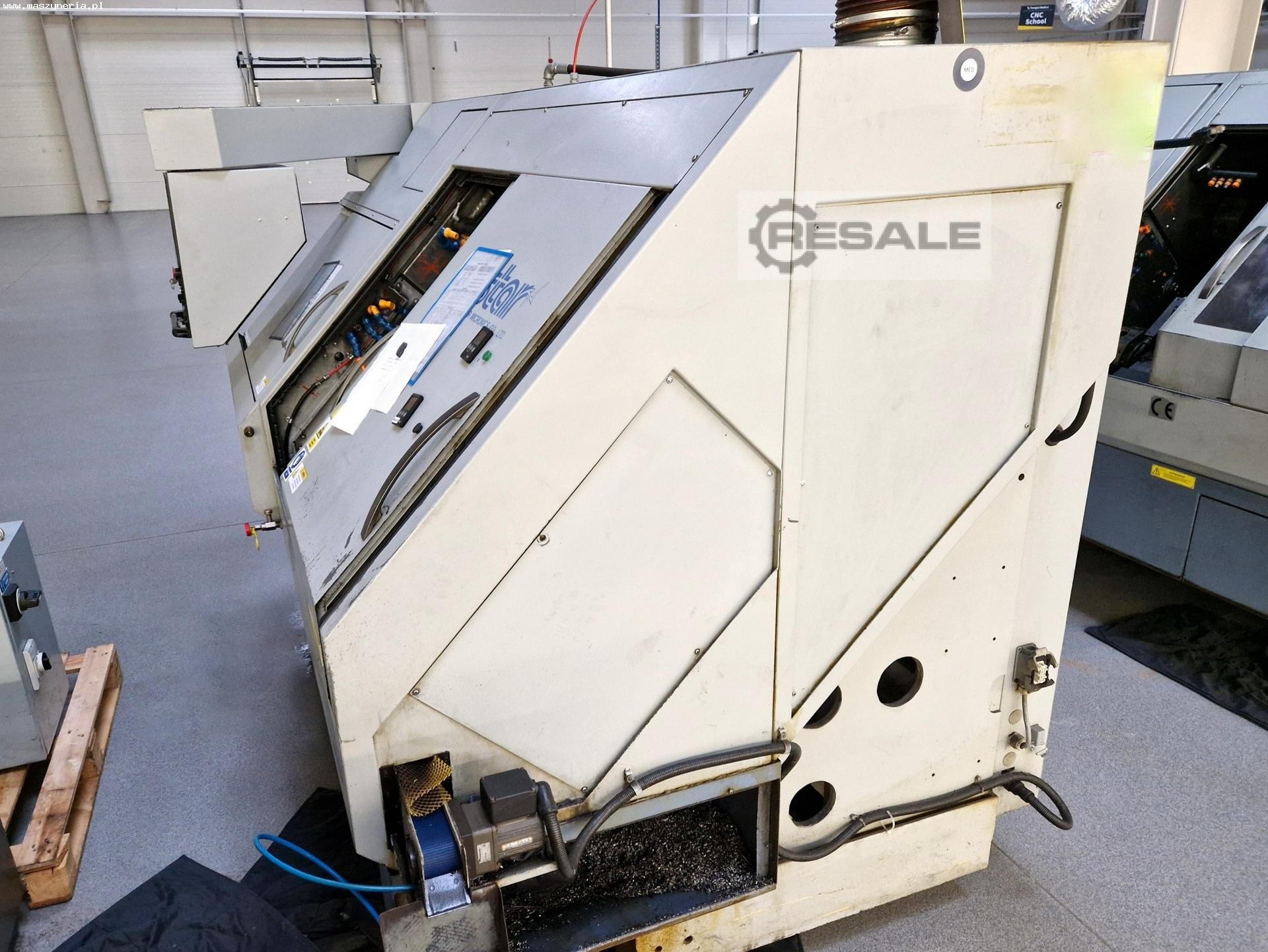

STAR ECAS 32T CNC Langdrehautomaten

CNC Drehmaschine STAR ECAS 32T wurde 2007 von STAR MICRONICS CO.,LTD. in Japan gebaut. Die Maschine, die hohe Leistung und Präzision vereint, wurde entwickelt, um die Bearbeitung selbst der komplexesten Werkstücke zu verbessern. Ihre umfangreichen Bearbeitungsmöglichkeiten ermöglichen komplexe Bearbeitungen wie Drehen, Bohren und Gewindeschneiden, sowohl auf der Vorder- als auch auf der Rückseite des Werkstücks. Dies macht die CNC-Drehmaschine STAR MICRONICS ECAS 32T unverzichtbar in vielen Branchen, wie z.B. der Automobil- und Luftfahrtindustrie.

Die Langdrehautomat STAR ECAS-32T ist u.a. mit 11 Achsen, zwei Spindeln (Haupt- und Gegenspindel) und geräumigen Revolvern ausgestattet, die viele Werkzeuge für jede Art von Bearbeitung aufnehmen können. Die maximal steife Konstruktion gewährleistet zudem eine unglaubliche Prozessstabilität, die für eine hervorragende Präzision und Qualität der gefertigten Teile unerlässlich ist. Das Gesamtgewicht der Maschine beträgt 5700 kg.

Technische Daten der CNC Drehmaschine STAR ECAS 32T
Allgemeine Daten
- Anzahl der Achsen: 11 (X1, X2, X3, Y1, Y2, Y3, Z1, Z2, Z3, C1, C2)
- Vorschubgeschwindigkeit in den Achsen X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3: 10000 mm/min
- Vorschubgeschwindigkeit in den Achsen C1, C2: 10000°/min
- Eilgang in den Achsen X1, X2, X3, Y2, Z1, Z2, Z3: 20000 mm/min
- Eilgang in den Achsen Y1, Y3: 15000 mm/min
- Eilgang in den Achsen C1, C2: 194400°/min
- Maximaler Drehdurchmesser: 32 mm
- Bohrleistung (festes Werkzeug): 23 mm
- Bohrleistung (angetriebenes Werkzeug): 10 mm
- Gewindeschneidkapazität (festes Werkzeug): M12 x P1,75
- Gewindeschneidkapazität (angetriebenes Werkzeug): M8 x P1,25
- Fräskapazität: 12 mm
- Schlitzkapazität (Länge x Tiefe): 2 x 10 mm
- Druck des pneumatischen Systems: 0,5 MPa
- Luftverbrauch: 4,1 m3/h
- Fassungsvermögen des Kühlmitteltanks: 230 l
- Leistung der Kühlmittelpumpe (Revolver): 0,4 kW
- Leistung der Kühlmittelpumpe (Rückenbearbeitungseinheit): 0,25 kW
- Fassungsvermögen des Schmierstofftanks: 4 l
- Leistung der Zentralschmiermittelpumpe: 3 W
- Leistungsbedarf: 8 kVA
- Spannungsversorgung: 3×200 V; 50/60 Hz
- Abmessungen (L x B x H): 3175 x 1745 x 1860 mm
- Gewicht der Maschine STAR ECAS 32T: 5700 kg

Hauptspindel
- maximale Drehzahl: 7000 U/min
- maximaler Spindelhub: 350 mm
- C-Achse
- Indexierung der C-Achse: 0,01°
- Leistung des Spindelantriebs: (50%/100%): 7,5/5,5 kW

Gegenspindel
- maximale Drehzahl: 7000 U/min
- C-Achse
- Indexierung der C-Achse: 0,01°
- Leistung des Spindelantriebs: (50%/100%): 3,7/2,2 kW

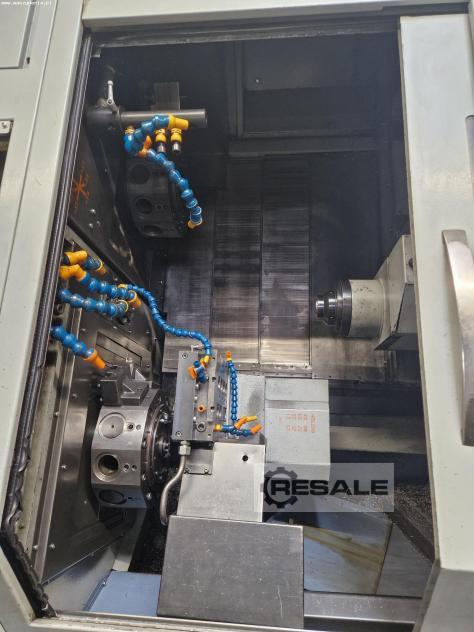

Revolver mit 10 Positionen
- Anzahl der Drehwerkzeuge: 2/Station
- Anzahl der Spannzangen: 3/Station
- Anzahl der angetriebenen Werkzeuge: 2/Station
- Bohrleistung: 10 mm
- Gewindekapazität: M8 x P1,25
- Fräskapazität: 12 mm
- Schlitzkapazität (Länge x Tiefe): 2 x 10 mm
- Rotationsgeschwindigkeit der angetriebenen Werkzeuge: 5700 U/min
- Antrieb der angetriebenen Werkzeuge: AC-Servomotor 1,8 kW

8-Spindel-Rückenbearbeitungseinheit
- Anzahl der Werkzeuge: 8
- maximale Anzahl von rotierenden Werkzeugen: 4
- Bohrleistung (festes Werkzeug): 13 mm
- Bohrleistung (angetriebenes Werkzeug): 8 mm
- Gewindeschneidkapazität (festes Werkzeug): M10 x P1,5
- Gewindeschneidkapazität (angetriebenes Werkzeug): M6 x P1,0
- Fräsleistung: 10 mm
- Rotationsgeschwindigkeit der angetriebenen Werkzeuge: 6000 U/min
- Antrieb der angetriebenen Werkzeuge: AC-Servomotor 1,3 kW

Ausstattung des CNC Drehzentrums STAR
- CNC-Steuerung: YASKAWA SIEMENS 840DI

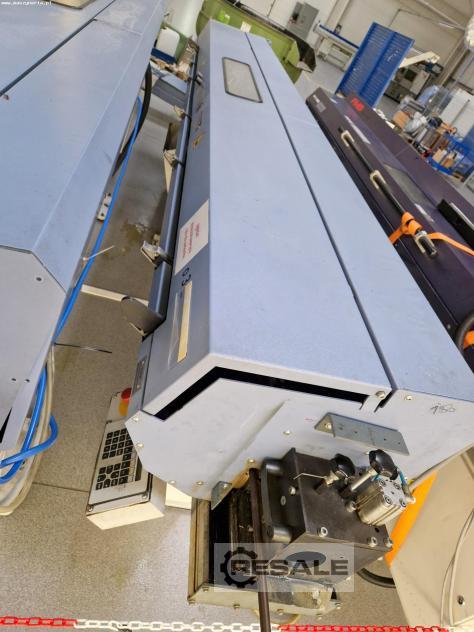

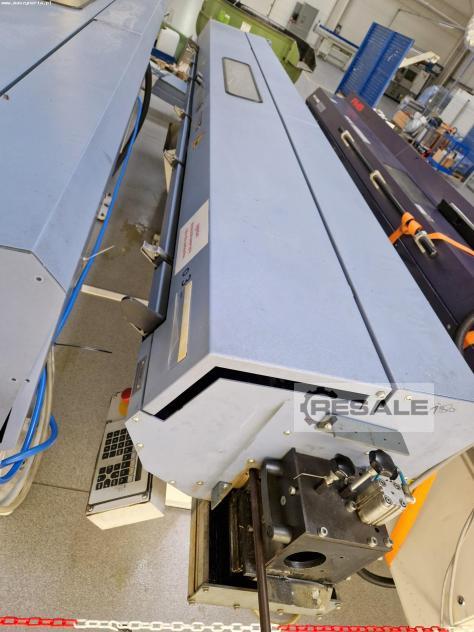

- Stangenlader: FMB TURBO 3-26/3200/A (2008)
- 10-Positionen Werkzeugrevolver (2 Stück)
- 8-Spindel Rückenbearbeitungseinheit
- Gegenspindel mit Luftgebläse
- 10,4″ TFT-Bedienfeld mit Farbbildschirm
- Werkstücktransporteur
- MR32 Spannzange mit Blasluft (Hauptspindel und Gegenspindel)
- MR32 Führungsspannzange
- Spannzangenantrieb
- Druckluftsystem
- automatische Zentralschmierung mit Fettstandskontrolle
- separater Kühlmittelbehälter mit Kühlmittelstandsüberwachung
- Arbeitsraum-Beleuchtung
- Handimpulsgeber
- Überlastungsschutz
- Einstellschrauben und Unterlegscheiben
