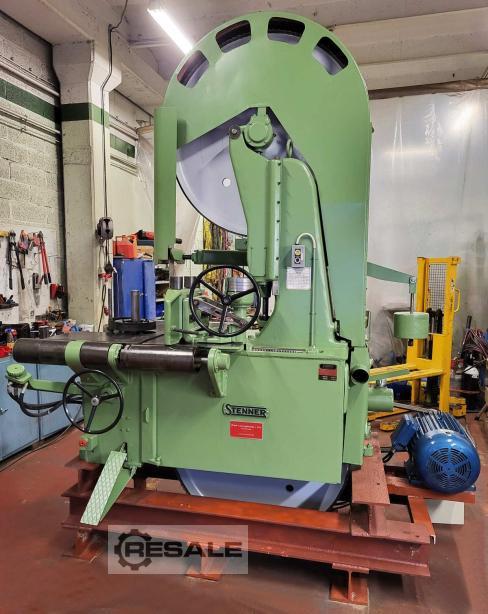

Stenner VHL 48 Trennbandsägen

Wichtigste Dimensionen und Daten:

Durchmesser der Sägerollen: 48"= 1220mm
Breite der Sägescheibenfläche - Standard 5" (127 mm)
Breite der Sägerollenfläche-optional 5 1/2" (140 mm)
Maximale Breite des Sägestandards 5 1/2" (140 mm)
Maximale Breite der Säge optional 6" (150 mm)A
Minimurnlänge der Säge 25" 8" (782mm)
Maximale Höhe der oberen Sägeführung über dem Tisch 28" (710 mm)
Tischhöhe ab Bodenhöhe 31 1/2" ( 800mm 9
Gesamthöhe ab Bodenniveau 9,1" ( 2770mm )
Gesamtbreite 8,1" ( 2460mm )
Geschwindigkeit der Sägerollen, U / min 8.000 (2440 m / min)
Leistungsbereich 30 kW
Größe der schnellen und losen Riemenscheiben 20"x6 1/2"
Vorschubgeschwindigkeiten, Standard; f.p.m. oder m/min. 0-140 (0-42,6m)
Versandspezifikation : Standardmaschine :
Nettogewicht, lbs. 3583 Kg

Die VHL 48 ist eine Bandsäge mit fortschrittlichem Design und vielen neuen Funktionen
die sich aus einer eingehenden Untersuchung der Anforderungen zwischen Nutzern und Betreibern ergeben, und die Notwendigkeit,
schnelles und präzises Sägen bei gleichzeitig einfacher Bedienung,
Ermüdung des Bedieners, geringer Wartungsaufwand und erhöhte Sicherheit. Das Design ist darauf ausgerichtet,
wesentlichen Faktoren, die zu einem ausgesprochen hohen Niveau der
Betriebseffizienz.
Die Maschine ist in erster Linie für das Hobelwerk und die Tischlerei konzipiert.
Es ist auch besonders nützlich in Sägewerken, um Quadrate und Geschäfte in
Möbelgrößen und sägt jedes vierseitige Holz im Rahmen seiner großen Kapazität
schnell und präzise. Die dünne Bandsäge verleiht der Maschine eine hohe
Rückgewinnungsquote; Der Verlust durch die Sägefuge ist sehr gering. Im Vergleich zu einem
Kreissäge mit Radialarm, die VHL ist schneller, weniger verschwenderisch und verbraucht weniger Strom
für eine bestimmte Arbeitsklasse

Allgemein
Die VHL wird nur als Linksmaschine hergestellt, d.h. die Sägerollen laufen in einem
gegen den Uhrzeigersinn beim Blick in Richtung des Vorschubs.
Der Antrieb ist normalerweise so ausgelegt, dass er eine Sägegeschwindigkeit von 8.000 Fuß pro
Min. (2440m l/min.)

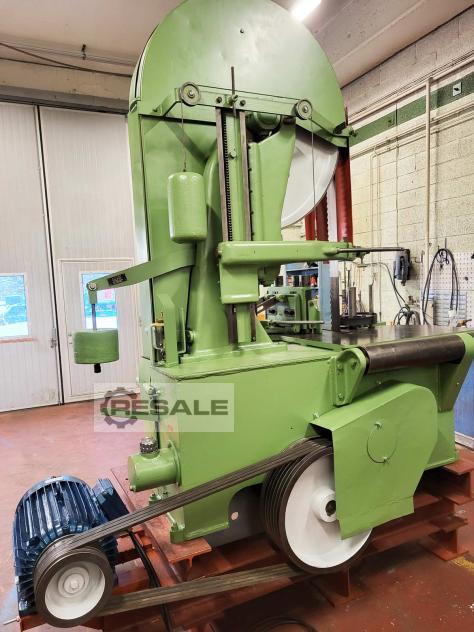

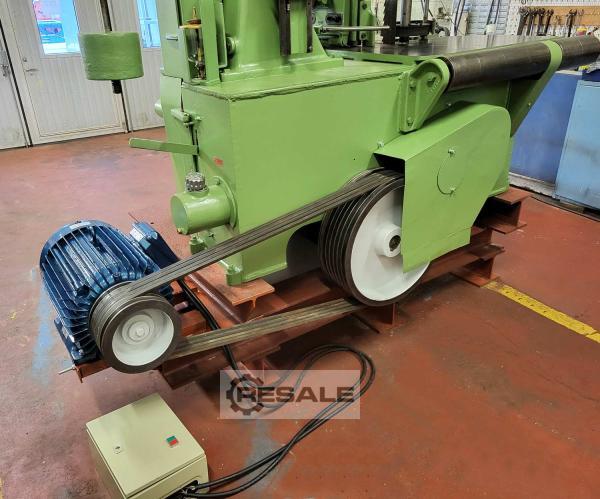

Hauptantrieb
Der Hauptantrieb wird an die untere Sägescheibenspindel angesetzt, die vorbereitet ist
Für V-Riemen-, Flachriemen- oder Flachriemenriemen schnelle und lose Riemenscheiben, die der vorgeschlagenen Antriebseinheit entsprechen.
Komplette Elektromotorantriebe, bis zu 40 PS und für die meisten Stromversorgungen
zur Verfügung gestellt werden können; Sie enthalten zwei V-Riemenscheiben, einen Satz V-Riemen, einen Riemenschutz,
Motor mit Gleitschienen, Anlasser und einem Master-Stopp-Taster, der an der
Der Maschinensockel befindet sich in der Nähe der Position des Sägers.

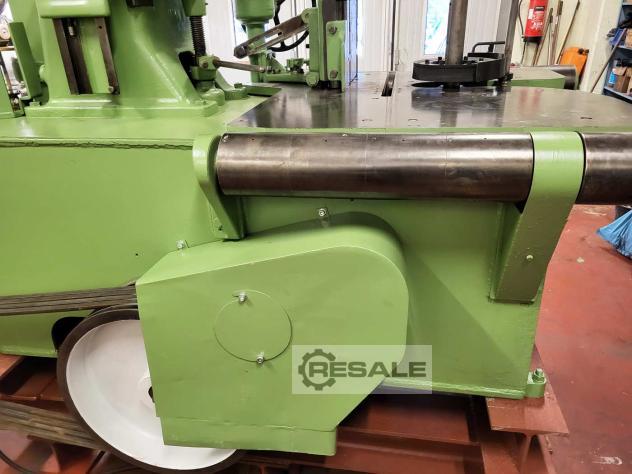

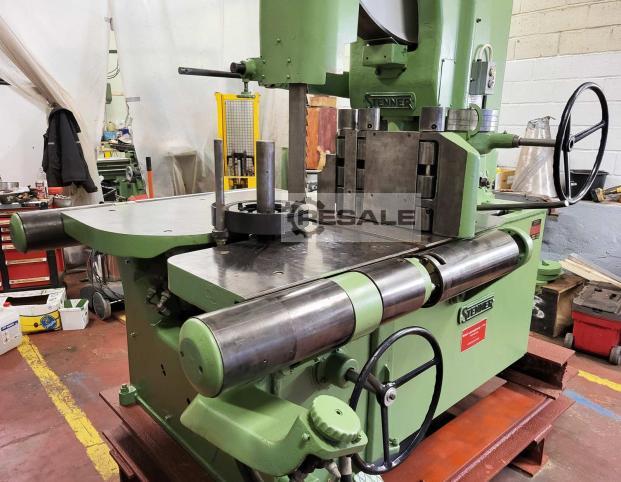

horizontale Rollen
Die horizontalen Rollen haben einen Durchmesser von 6" (152 mm) und verlängern die volle Öffnung
auf der Zaunseite und 6" (152 mm) hinter dem Tisch auf der offenen Seite;
In der Regel handelt es sich um freilaufende Leerlaufrollen. Sie können als Sonderausstattung hydraulisch angetrieben geliefert werden,
entweder mit der Maschine oder nach der Installation; Anschließend werden die Walzen angetrieben
synchron mit den Hauptvorschubwalzen durch einen separaten Motor. Der Antrieb ist
so angeordnet, dass sich die offene Seitenwalze am Auslaufende im
in umgekehrter Richtung, um die Rückführung des Holzes in die Sägemaschine zu erleichtern. Die Walze in
Die Vorderseite der Säge ist seitlich verschiebbar, um einen schnellen Sägewechsel zu ermöglichen.

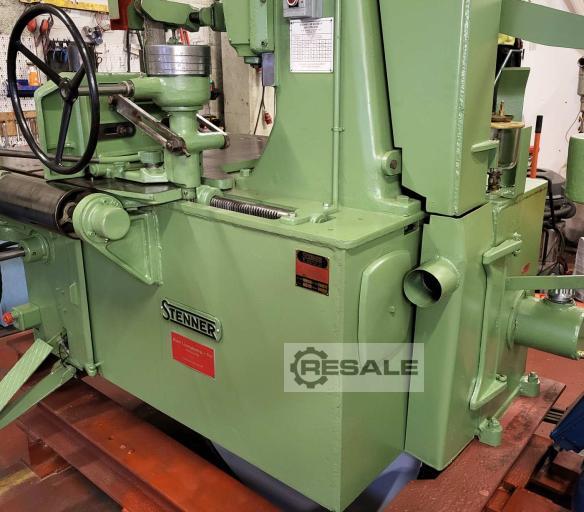

Maschinensockel und Säule
Die Maschinenbasis ist eine robuste, ganzstahlgeschweißte Fertigung, die
starre Halterung für die oberen und unteren Sägerolleneinheiten, den Radialarmvorschub
Arbeiten, die horizontalen Ein- und Auslaufrollen, den Tisch und den Anschlag.
Die Säule hat zwei Gleitbahnen für das Heben und Senken der oberen Sägerolle.

Reinigung von Säge und Sägerolle
Die Reinigung der Säge erfolgt beidseitig durch Filzgleiter, die aus einem Ölbehälter geschmiert werden
mit kontrollierter Tropfzufuhr; Die Flügel des Reinigers sind leicht gefedert
und beide Flügel öffnen sich zum Sägewechsel, Die Sägerollen werden gereinigt durch
Schaber und geölte Pads.

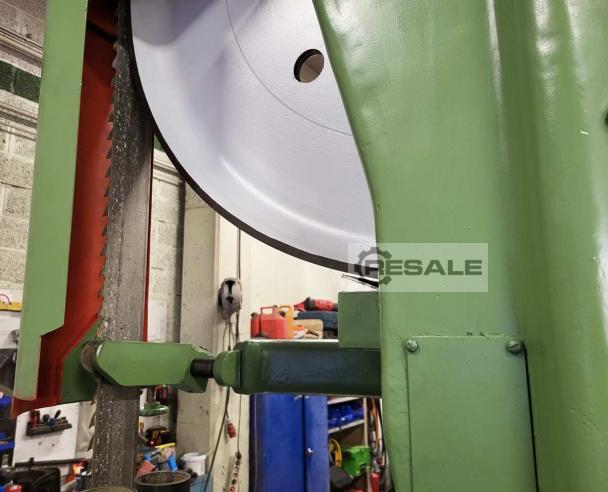

Säge-Umlenkrollen

Die massiven Plattensägerollen sind aus Meehanite-Gussteilen, die rundum bearbeitet sind.
und ausgewogen; die untere Riemenscheibe ist die schwerere, um ein Überlaufen zu verhindern. Das
Die Maschine kann mit Sägerollen für 5 t" oder 6" (140 oder 1 52 mm) geliefert werden
Breiter Sägen. Die Riemenscheiben werden auf den kegelförmigen Sitzen mit großem Durchmesser befestigt
Wellen und hochbelastbare Pendelrollenlager in staubdichten Gehäusen
auf jeder Seite beider Riemenscheiben angebracht.
