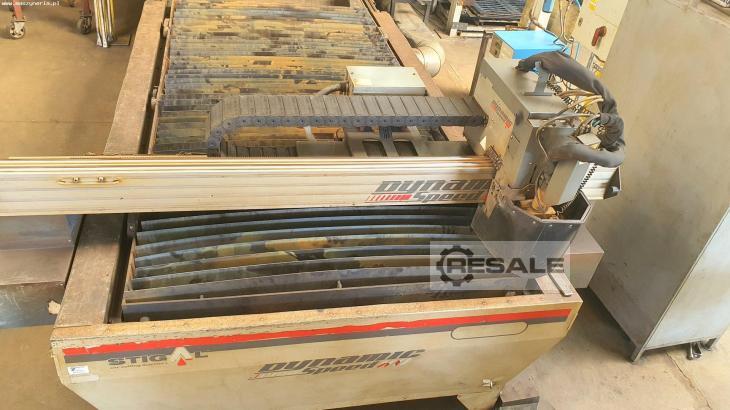

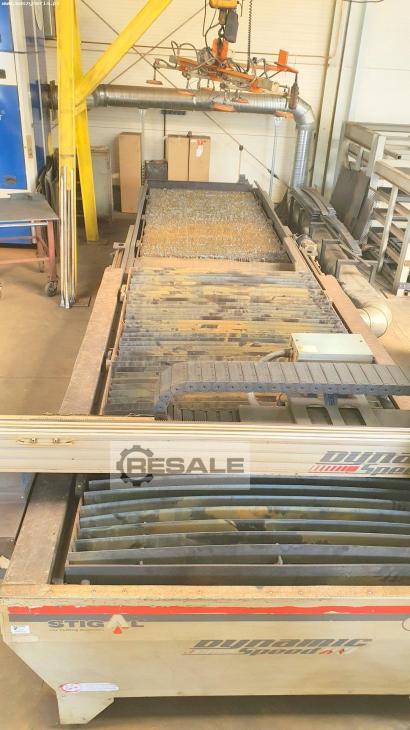

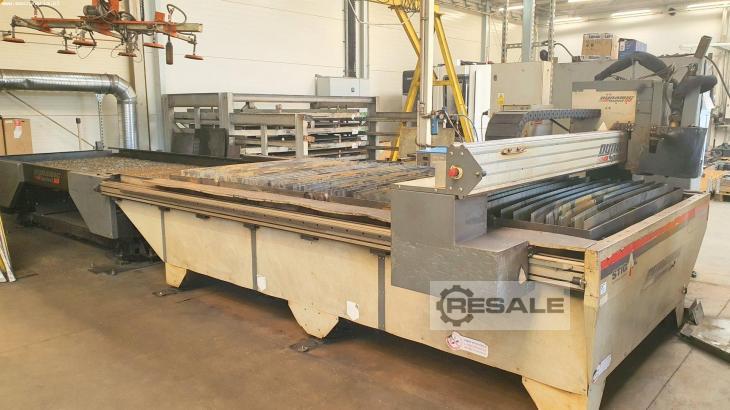

STIGAL DYNAMIC SPEED HQ 1500X3000 Plasmaschneidmaschinen

Der STIGAL DYNAMIC SPEED HQ 1500X3000 Plasmaschneider wurde 2013 von der polnischen Firma Stigal hergestellt. Ein computergesteuerter Thermoschneider dient zum Ausschneiden von Formen aus einem Blech. Es ist unter anderem ausgestattet mit: CNC G-CODE Steuerung, CAD / CAM WRYKRYS Software, CEBORA PROF 165 HQC Aggregat oder einer Abdeckung, die die Sehkraft des Bedieners schützt. Die Schnittbreite des Fräsers beträgt 1500 mm, die Länge beträgt 3000 mm und die Dicke beträgt 20 mm. Der Brenner der Maschine bewegt sich mit einer Geschwindigkeit von 330 mm / s und schneidet Bleche mit einer maximalen Dicke von 20 mm. Das Gesamtgewicht der Maschine beträgt 3 Tonnen.

Technische Daten des Fräsers STIGAL DYNAMIC SPEED HQ 1500X3000

- Schnittlänge: 3000 mm
- Schnittbreite: 1500 mm
- maximale Materialstärke: 20 mm
- maximale Schnittstärke: 20 mm
- zulässige Tischbelastung: 150 kg / m2
- maximale Fahrgeschwindigkeit: 90 m/min
- Art der Brennerhöhenverstellung: Spannung
- Bewegungsgeschwindigkeit auf / ab der Fackel: 330 mm / s
- Brennerpositioniergenauigkeit: ± 0,05 mm
- Sauganschluss: Ø315 mm
- Betriebstemperaturbereich: +5 bis +40 Grad C
- maximale Luftfeuchtigkeit: 90%
- Stromversorgung: 400 V; 50 Hz
- Leistungsaufnahme: 12.500 W
- Gesamtgewicht der Maschine: 3000 kg

Ausstattung des Plasmabrenners DYNAMIC SPEED HQ 1500X3000

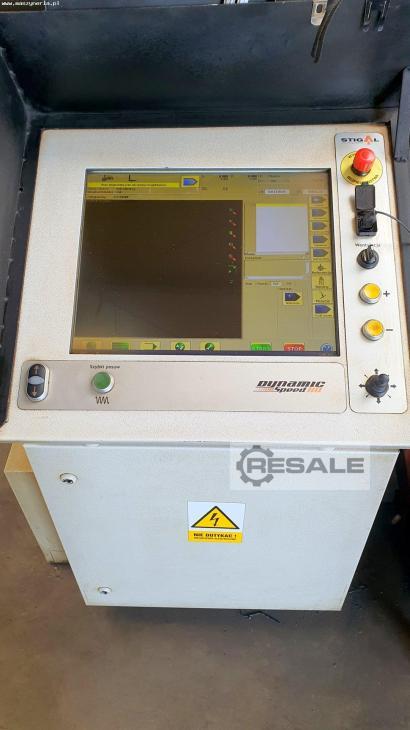

- CNC-Steuerung: G-CODE
- CAD / CAM WRYKRYS Software
- intelligente Abgasprofilsteuerung - ECTS-System
- Dynamisches Materialdetektionssystem (DDM)
- Doppelmaterial-Piercingsystem (DPS)
- System der aktiven Einstellung der Schließkraft des Antriebsstrangs (ASD)
- vertikales Antikollisionssystem (WUA)

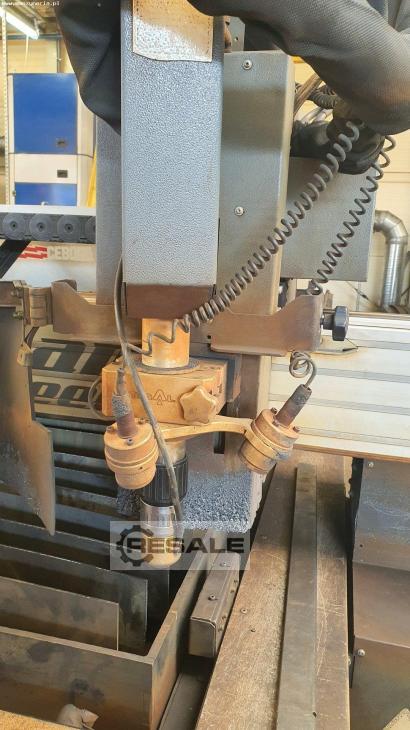

- Spannungshöhenregler des Plasmabrenners mit einer Verstellgenauigkeit von 0,1 mm
- automatische Abschirmung gegen Lichtstrahlung des Plasmalichtbogens und Funken

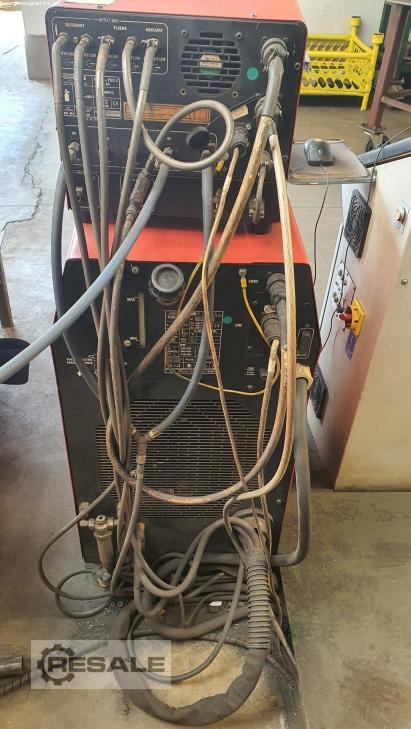

- Plasmaaggregat: CEBORA PROF 165 HQC

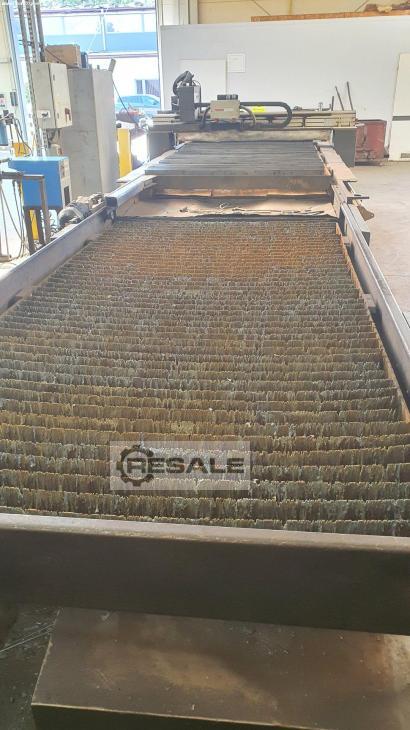

- segmentierte Extraktionstabelle
