STIGAL VXstandard CNC Plasmaschneidanlagen

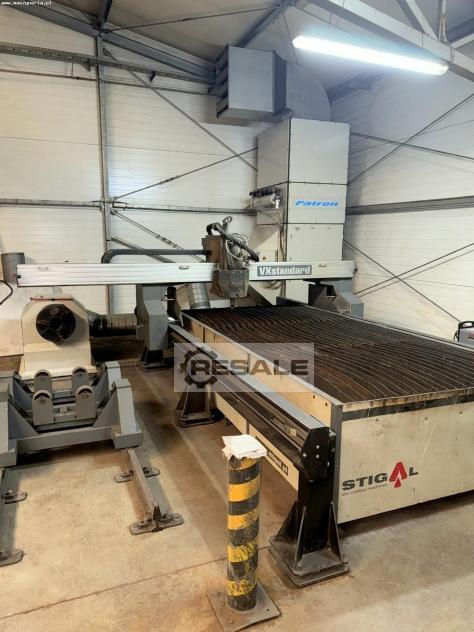

Plasmaschneidmaschine STIGAL VXstandard, hergestellt 2010 in Polen, wird zum Präzisionsschneiden von Werkstücken mit einer maximalen Dicke von 57 mm eingesetzt. Die offene Konstruktion mit einem sehr robusten Portal ermöglicht die freie Beladung mit Blechen und garantiert eine außergewöhnliche Stabilität auch bei den anspruchsvollsten Herausforderungen. Der gesamte Arbeitsbereich wird von einem Absaugtisch mit dem ECTS-System abgedeckt, das die bei der Bearbeitung entstehenden Verunreinigungen wirksam ausgleicht und komfortable Arbeitsbedingungen gewährleistet. All dies wird durch eine intuitive CNC-Steuerung ergänzt, die auf dem Touchscreen-Bedienfeld des Bedieners installiert ist und die Steuerung der Maschine und die Kontrolle aller Parameter des Schneidprozesses ermöglicht. Die Plasmaschneidanlage STIGAL wurde außerdem mit einem OB-R 400 Rotator nachgerüstet, der den Bearbeitungsbereich auf Rohre mit Durchmessern von 40 bis 400 mm erweitert.

Technische Daten der Plasmaschneidmaschine STIGAL VXstandard
- Abmessungen des Arbeitstisches (L x B): 3000 x 1500 mm
- externe Erweiterung des Arbeitsbereichs um 1 m
- maximale Werkstückdicke: 57 mm
- Verfahrgeschwindigkeit: 22 m/min
- Positioniergenauigkeit: +/- 0,05 mm

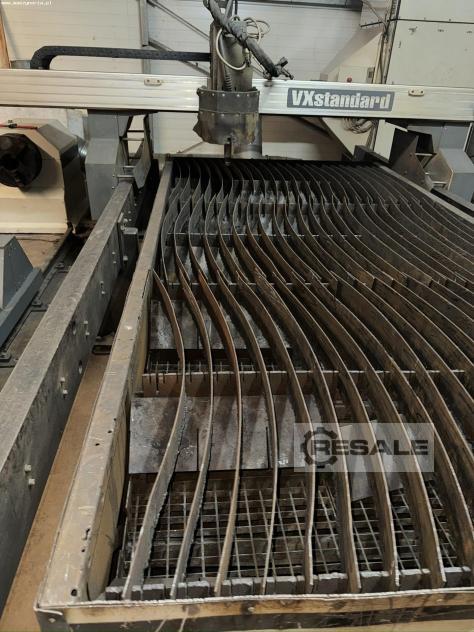

- Segmentabzugstisch mit ECTS-System
- Rohrrotator OB-R 400 (Durchmesserbereich 40-400 mm)

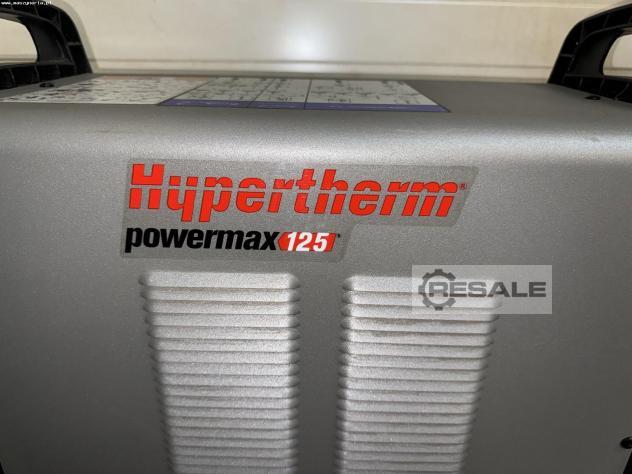

- Plasmaquelle: HYPERTHERM POWERMAX 125
- Leistung der Plasmaquelle: 125 A

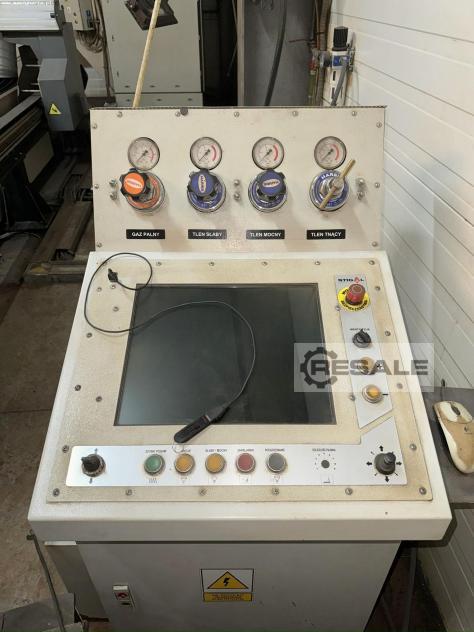

- Bedienpult mit CNC-Steuerung

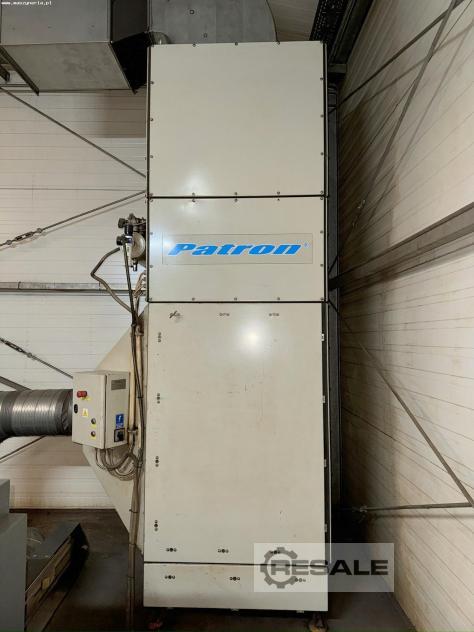

- Absaugfilter FB 6000/12
- Leistungsaufnahme: 3500 W
- Spannungsversorgung: 230 V; 50 Hz
