STM WS 3015 MasterCut 2D Wasserstrahlschneidmaschinen

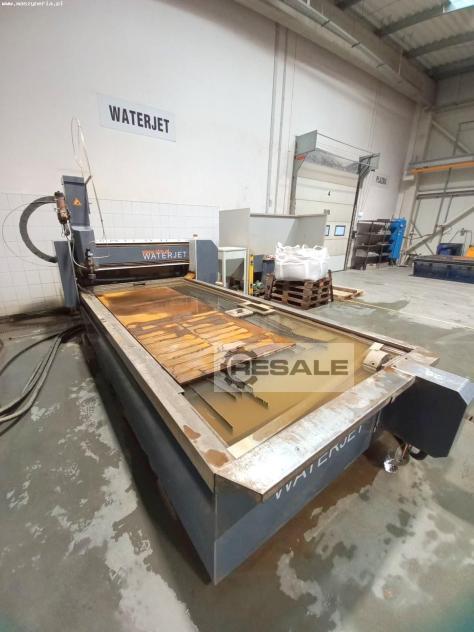

Wasserstrahlschneidemaschine STM WS 3015 MasterCut 2D wurde 2013 in Deutschland von der STM STEIN-MOSER GmbH gebaut. Die Maschine wurde während ihrer gesamten Lebensdauer regelmäßig gewartet, so dass sie sich in einem sehr guten technischen Zustand befindet und für weitere Einsätze bereit ist.

Die STM WS 3015 MasterCut 2D ist eine äußerst vielseitige Maschine für die Präzisionsbearbeitung einer Vielzahl von Materialien, d.h. Metall, Kunststoff und Glas. Sie zeichnet sich durch den Einsatz moderner Komponenten und eine robuste Bauweise aus, die auch bei höchsten Anforderungen stabil bleibt. Die Bearbeitung erfolgt durch einen numerisch gesteuerten Arbeitskopf, der sich in drei Achsen X,Y,Z mit Vorschüben von 3002 mm, 1502 mm und 180 mm bewegt. Zum Schneiden wird nur Wasser oder Wasser mit Abrasivzusatz verwendet, wodurch das Verfahren frei von schädlichen Dämpfen und sicher für die Umwelt ist. Der Einsatz der Wasserstrahlschneidetechnik in der Produktion garantiert perfekt glatte Werkstückkanten, ohne dass weitere Nachbearbeitungen erforderlich sind.

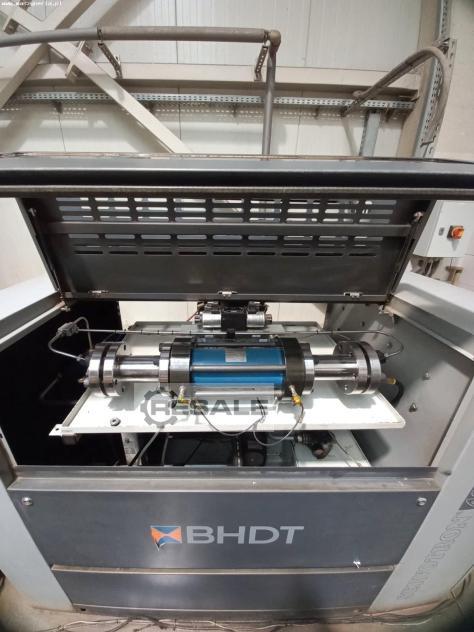

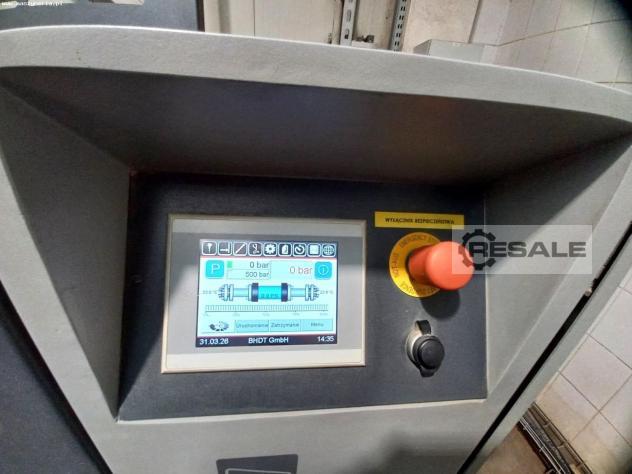

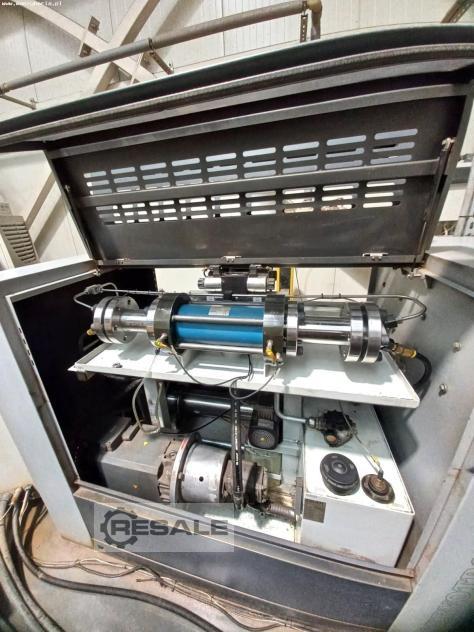

Die WaterJet STM WS 3015 wird von einem modernen Schaltschrank mit leistungsstarken Komponenten und Software bedient. Die installierte CAD/CAM-Software verfügt über ein AUTO NESTING-Modul, das eine maximale Materialeinsparung durch intelligente Werkstückplatzierung und schnelle Erzeugung von Schneidbahnen ermöglicht. Zur Ausstattung gehören unter anderem auch eine BHDT SERVOTRON 40.37 Hochdruckpumpe mit einer Leistung von 4000 bar, ein Rotator im Arbeitstisch und ein Spülsystem für das Abrasivsystem. Das Gesamtgewicht der Maschine mit vollem Tank beträgt 5600 kg.

Technische Daten der Wasserstrahlschneidanlage STM WS 3015 MasterCut 2D
- Vorschub in der X/Y/Z-Achse: 3002/1502/180 mm
- Arbeitsbereich (L x B): 3002 x 1502 mm
- Positioniergeschwindigkeit: 20 m/min
- Wiederholgenauigkeit: ± 0,1 mm
- Maximaler Arbeitsdruck: 4000 bar
- Betriebsstunden: 19967 h
- Wasseranschluss: 2-5 bar
- Geräuschpegel (Schneiden auf Wasser): ca. 84 dB(A)
- Geräuschpegel (Schneiden unter Wasser): ca. 78 dB(A)
- Betriebstemperatur: +10°C/+40°C
- Spannungsversorgung: 3x 400 V; 50 Hz
- Gewicht der Maschine STM WS3015 mit vollem Tank: 5600 kg

Ausstattung der Wasserschneidmaschine STM MasterCut
- CNC Steuerung NUM mit Einheit PREMIUM RITTAL
- CAD/CAM Software IGEMS mit AUTO NESTING Modul
- numerisch gesteuerter Arbeitskopf
- Rotator
- Hochdruckpumpe BHDT SERVOTRON 40.37
Herstellungsjahr: 2013
Arbeitsdruck: 400 MPa (4000 bar)
Durchflussmenge: 3,8 l/min
Tankinhalt: 100 l
Leistungsbedarf: 39 kW
Stromversorgung: 3x 400 V; 50 Hz
Bruttogewicht: 1000 kg

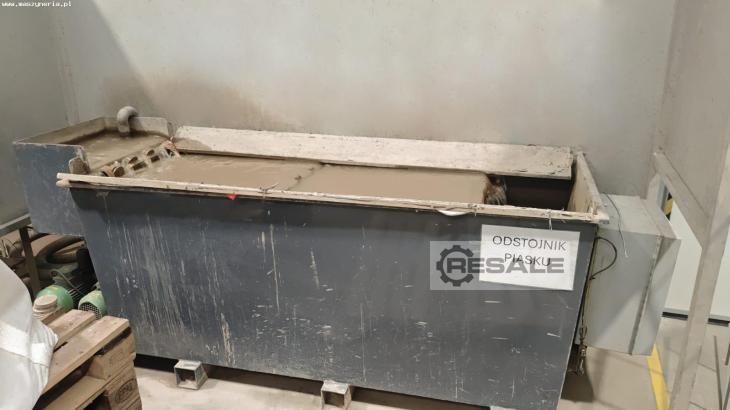

- Abrasivmitteltank mit Druckzuführung des Abrasivmittels
Fassungsvermögen des Strahlmittelbehälters: 250 kg
Druckförderleistung: ca. 1000 g/min
Pressluftdruck: 6 bar
Druckluftverbrauch: 0,1 Nm3/h
Fassungsvermögen Druckbehälter: 2 l
Fassungsvermögen Zwischenbehälter: 1 l
Abmessungen der Montageplatte mit Steuerung (L x B x H): 610 x 300 x 120 mm
Elektrischer Anschluss: 24 V DC
Erdung: min. 6 mm2

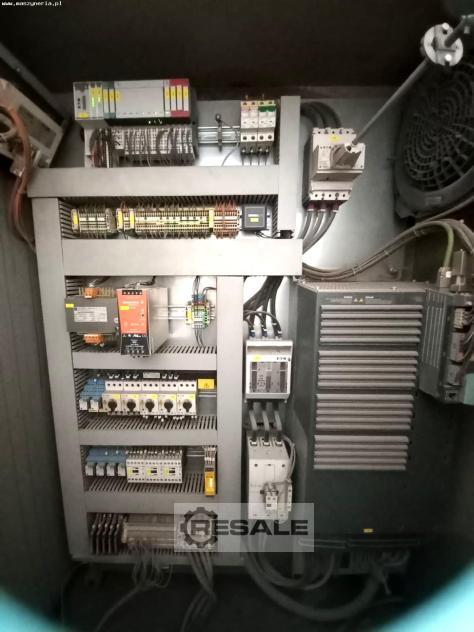

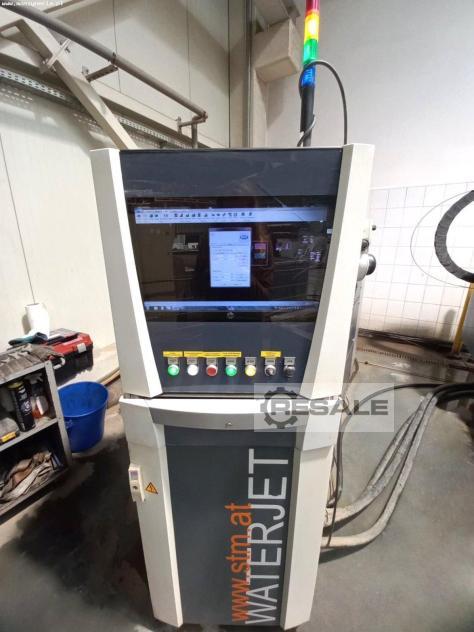

- Schaltschrank
Lampe zur Anzeige des Maschinenstatus
Tastatur
Taste “Gerät ein“
Taste „Sicherheit ein“
Taste “WC-Pumpe ein”
Taste “NC start“ (Start der numerischen Steuerung)
Taste “NC stop“ (Stopp der numerischen Steuerung)
USB-Schnittstelle
Not-Aus-Taster
Schlüsselschalter “Service”
Schalter „Vakuum ein“
Hauptschalter
- Spülsystem für das Abrasivsystem
Anzahl der Big-Bags: 2
Gewicht des gefüllten Big-Bags: ca. 1000 kg
Stromzufuhr: 400 VAC
Abmessungen (L x B x H): 2400 x 900 x 800 mm
Gewicht der Maschine mit vollem Tank: ca. 1500 kg
