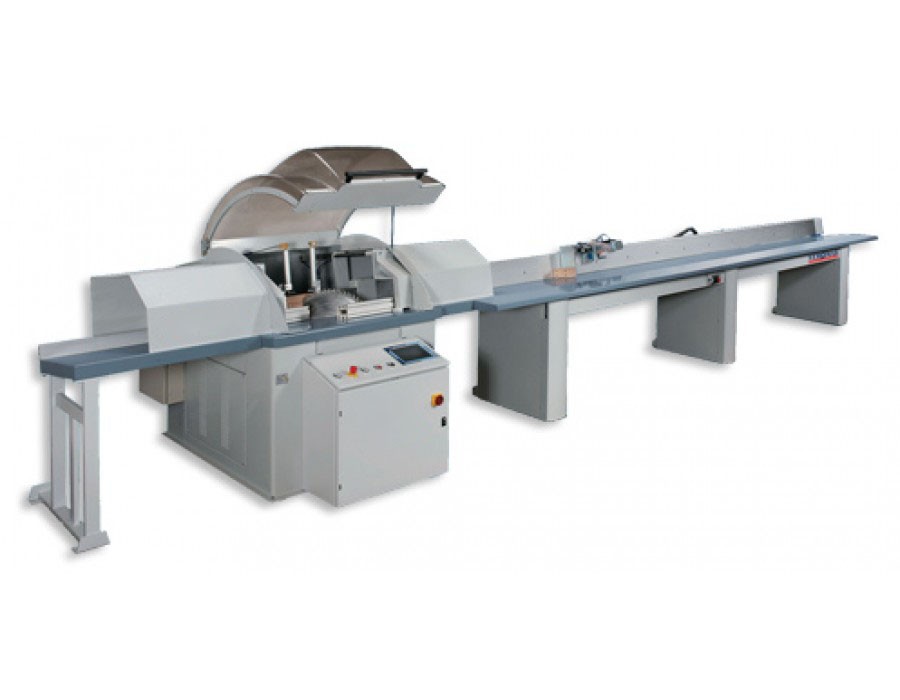

STROMAB CT-600-6000 Kappsäge

Maße (Länge/Breite/Höhe): 0x0x0 mm
Gewicht: 0 kg
Gesamtleistungsbedarf: 0 kw
Automatische Winkelkappsäge CT-600-6000
- hydraulisches Untertisch-Kreissägeaggregat
- Antriebsleistung Motor 7,5 kW
- Durchmesser Sägeblatt Z=48x5 600 mm
- Durchmesser Sägeblattbohrung 30 mm
- geneigter Arbeitstisch Ja
- Automatische Rotation des Tisches -70° 0°+70°
- Geschwindigkeit der Rotation von / auf 0° / 70 ° 3s
- Positioniergenauigkeit +/- 0,2°
- Pneumatischer Werkstückniederhalter 2 Stück
- Pneumatische Seitenausrichter 2 Stück
- Sicherheitsabdeckung über Kappaggregat Ja
- Schnittkapazität bei 0°: 160 x 310 mm, 80 x 390 mm
- Schnittkapazität bei 45°: 160 x 220 mm, 80 x 270 mm
- Schnittkapazität bei 70°: 160 x 90 mm, 80 x 130 mm
- minimale Werkstückstärke 10 mm
Anschlusswerte
- Versorgungsspannung 400 V / 50 Hz
- Steuerspannung 24 V
- Druckluftbedarf bei 8 bar pro Zyklus ca. 8 Nl
- Absaugstutzen Ø100 mm 2 Stück
- Absaugstutzen Ø160 mm 1 Stück
- Luftgeschwindigkeit Absaugung in Stutzenmitte ca. 25-35 m/s
Elektronisch gesteuerter Schieber:
- Beschickungslänge: 6000 mm
- Antrieb über bürstenlosen Servomotor
- Vorschubsystem mit Präzisionszahnstangen und Massabnahme über Servomotors
- Pneumatisch anhebbarer Schubpunkt zum Überfahren des Werkstücks im Folgezyklus
- Positioniertoleranz +/- 0,4mm
Steuerung:
- Steuerung Beckhoff Industrie PC mit Betriebssystem Windows CE mit Touch Screen
- Dateneingabe über Tastatur, mittels USB oder über Netzwerk
- 5 Optimierungskriterien:
a) Maximale Länge ,
b) Minimaler Abfall
c) Teilepriorität
d) Volumen
e) Wert
- Bearbeitung einzelner Stücklisten oder Zusammenfassen von Kommissionen
- Grafische Darstellung der Teile in Bearbeitung
- Möglichkeit der paketweisen Bearbeitung
- 70 Schnittlisten mit 21 Abmessungen pro Liste oder eine Schnittliste mit 400 Abmessungen
- Sicherheitseinrichtung
- Entsprechend CE-Norm
- Schutzverhausung inklusive
