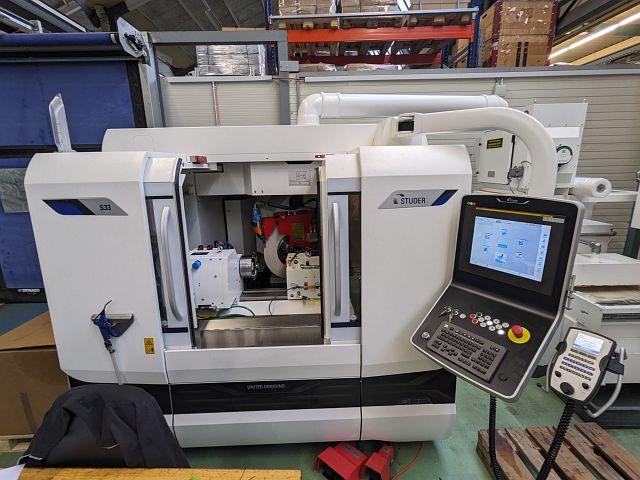

STUDER S 33 Rundschleifmaschine - Aussen

STEUERUNG
  CNC Steuerung FANUC 0I-TFP
ARBEITSBEREICH RUNDSCHLEIFEN
  Umlaufdurchmesser (max): 350 mm
  Werkstückgewicht zw.d. Spitzen (max): 80 kg
ARBEITSBEREICH AUSSENSCHLEIFEN
  Schleifdurchmesser (max): 350 mm
  Schleiflänge: 400 mm
WERKSTÜCKSPINDELSTOCK
  Drehzahlbereich bis: 1500 /min
  Antriebsleistung: 3 kW
  Spindeldurchgang: 30 mm
  Werkzeugaufnahme: MK 5
  c-Achse: ja
  - Positionierbarkeit: 0.5 °
REITSTOCK
  Spitzenweite (max): 400 mm
  Pinolenhub: 60 mm
  Pinolenaufnahme: MK 4
SCHLEIFSPINDELSTOCK
  Verfahrweg X-Achse: 370 mm
  Verfahrweg Z-Achse: 500 mm
  Schwenkbarkeit (B-Richtung) von: 60 °
  Antriebsleistung: 9 kW
SCHLEIFKÖRPER
  Durchmesser (max): 500 mm
  Bohrung: Durchmesser: 203.2 mm
  Breite: 63 mm
ELEKTRISCHE ANSCHLUSSDATEN
  Anschlussspannung: 400 V
  Netzfrequenz: 50 Hz
ABMESSUNGEN / GEWICHTE
  Gesamtgewicht ca.: 8500 kg
NUR 1700 Betriebsstunden!
Verfahrweg X1: 370mm
Zustellung X1: 0.001-15000m/min
Auflösung  X1: 0.00001mm
Verfahrweg Z1: 500 mm
Zustellung X1: 0.001-20000m/min
Auflösung  X1: 0.00001mm
inkl. Messsteuerung
- Längsposition und Umfangsposition
