SUTEAU ANVER VFS 22x15 Brückenstanze

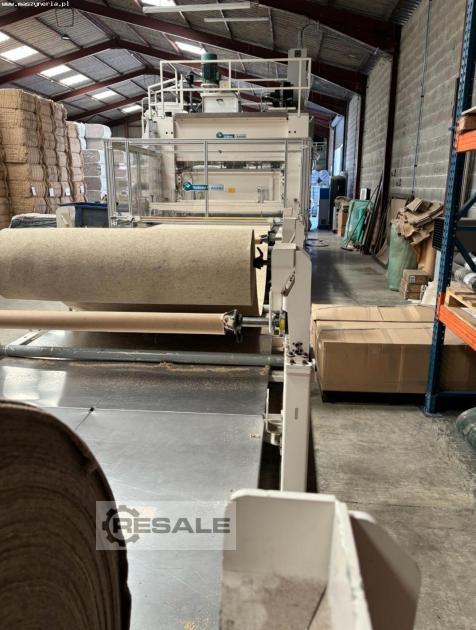

Brückenstanze SUTEAU ANVER VFS 22x15 200t wurde 2021 in Frankreich von SUTEAU ANVER gebaut. Die Maschine ist für die anspruchsvolle Serienproduktion in der Verpackungs-, Bekleidungs- und Schuhindustrie konzipiert. Sie ermöglicht das präzise Schneiden eines breiten Spektrums nichtmetallischer Materialien von Rollen oder Platten, wie Gummi, Schaumstoff, Filz oder Leder. Die Presskraft von 200 Tonnen in Verbindung mit einer Reihe von bewährten Lösungen garantiert eine hohe Wiederholbarkeit des Prozesses und eine hohe Schnittgenauigkeit.

Der Bearbeitungsprozess ist vollautomatisch. Ein beweglicher Balken senkt den Kopf mit dem Stanzwerkzeug auf das Werkstück und führt einen präzisen Schnitt mit gleichmäßig verteiltem Anpressdruck aus. Der Schneidpunkt wird automatisch im Verhältnis zur Höhe des Werkzeugs eingestellt, wobei der Bediener seine Position zusätzlich über das Bedienfeld mit einer Genauigkeit von 0,01 mm korrigieren kann. Die SUTEAU ANVER VFS 22x15 ermöglicht auch die automatische Einstellung des Abstands zwischen Stanzwerkzeug und Material sowie die Anpassung der Presszeit nach dem Schnitt.

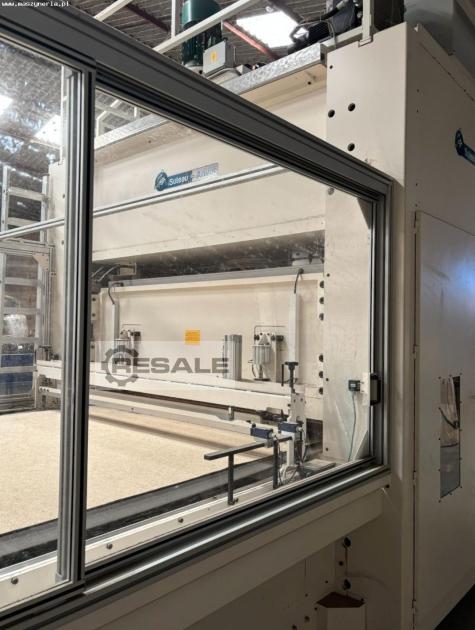

Die Konstruktion der Maschine basiert auf einem steifen, geschweißten Stahlrahmen, der auch bei intensivster Nutzung eine hohe Stabilität gewährleistet. Die Brückenstanzmaschine SUTEAU ANVER VFS besteht aus einem festen Arbeitstisch und einem festen Oberbalken, die auf 4 vertikalen Säulen montiert sind. Ein zentraler Hydraulikzylinder ist für die vertikale Bewegung des Stanzkopfes zuständig. Der untere Stanzpunkt hingegen wird mit Hilfe von 4 mechanischen Anschlägen eingestellt, die in den Arbeitstisch integriert sind. Ihre Position passt sich automatisch an die Höhe des Stanzwerkzeugs an, das während der Einstellphase verwendet wird.

Die hydraulische Brückenstanze SUTEAU ANVER 200t ist äußerst einfach zu bedienen. Dem Bediener der Maschine steht ein intuitives Bedienpult mit eingebauter SPS-Steuerung zur Verfügung. Das Steuersystem ermöglicht eine schnelle Programmierung der Arbeitsparameter, die Speicherung von bis zu 999 Arbeitsprogrammen, die Kontrolle der Anzahl der durchgeführten Schnitte und die Überwachung der Betriebszeit der Maschine sowie Servicemeldungen für Wartung und Hydraulikölwechsel. Die Betriebssicherheit wird durch Schutzabdeckungen und eine hydraulische Verriegelung der beweglichen Brücke erhöht, die bei Stillstand oder Werkzeugwechsel automatisch aktiviert wird.

Technische Daten der Brückenstanzmaschine SUTEAU ANVER VFS 22x15 200t
- SPS-Steuerung: SIEMENS

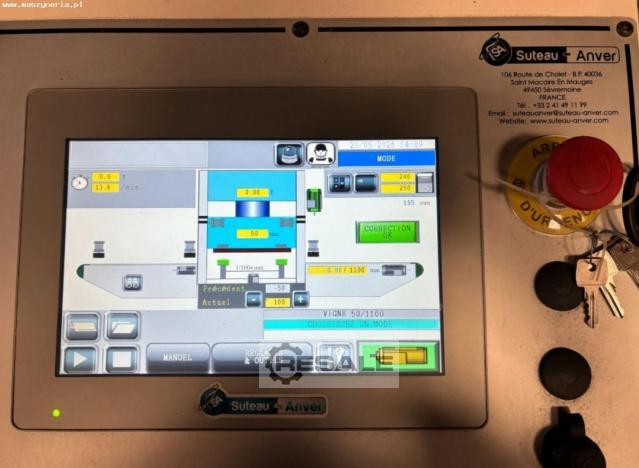

- PROFACE-Bedienfeld mit Farbbildschirm und Speicher für 999 Arbeitsprogramme
- Bearbeitbare Materialien: Pappe, PVC, Teppich, Gummibodenbeläge, Kork, flexible Kunststoffe, Filz, Gummi, Schaumstoff, Textilien, Leder, Öko-Leder, Segeltuch, etc.
- maximale Schneidkraft: 200 t
- maximale Materialdicke: 80 mm
- maximal nutzbares Format einer einzelnen Stanzung: 2200 x 1500 mm
- Arbeitshöhe: 1000 mm
- Schnittgeschwindigkeit: 22 mm/s
- Kopf-Anfahrgeschwindigkeit: 260 mm/s
- Kopf-Öffnungsgeschwindigkeit: 260 mm/s
- Einstellbereich des Kopfhubs: 20-140 mm
- Anzahl der Kopfhübe (50 mm Hub, 700 mm Materialvorschub): 10/min
- Anzahl der Kopfhübe (50 mm Hub, 1400 mm Materialvorschub): 9/min
- Abstand vom Arbeitstisch zum Kopf (ohne Werkzeug und Schneidelement): 40-160 mm
- Servoantriebe: Lenze
- Motor: Leroy-Somer
- Hydrauliksystem: Denison / Hawe
- Frequenzumrichter: Leroy-Somer
- Luftdruck: 6 bar
- Luftverbrauch: 12 m3/h
- installierte Leistung: 22 kW
- Stromversorgung der Maschine SUTEAU ANVER VFS 22x15: 3x 400 V; 50 Hz
