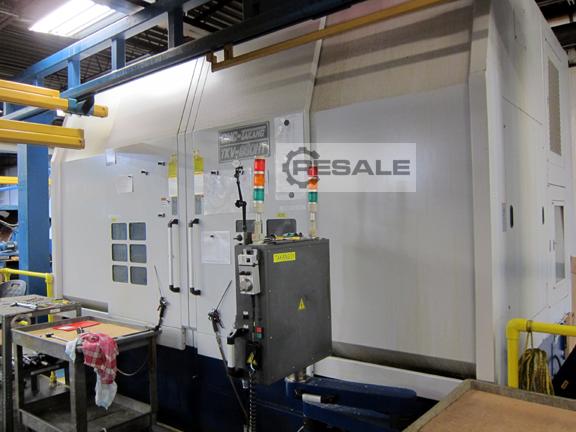

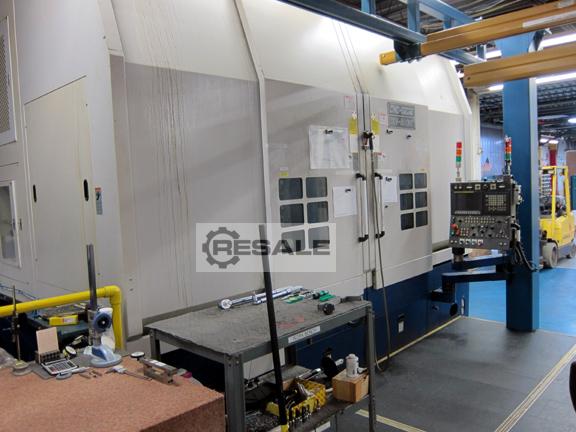

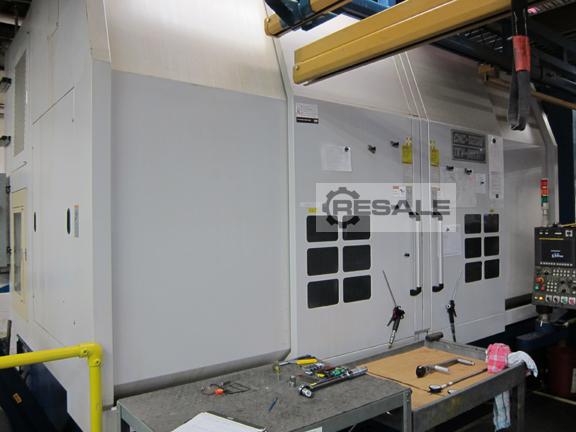

Takang TK -860-HT CNC Twin Spindle Vertikale CNC Bearbeitungszentren

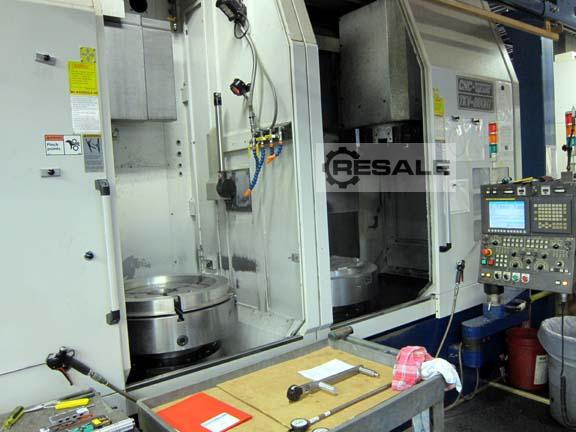

Takang TKV-860-HT CNC Doppelspindel Vertikales Drehzentrum
Jahr 2015
.
ALLGEMEINE SPEZIFIKATIONEN
Max. Schnittdurchmesser: 800 bis 1000mm
Max. Schwungdurchmesser: 1000mm
Max. Schnittlänge: 860mm
Spindelmotor (FANUC aP40): (2) 50 PS Alpha P40 2-Gang-Getriebemotoren
Spindeldrehzahlbereich: 10-1500 U / min
Spindelnase: A2-11
Spindel:
Spindelmotor (FANUC aP40): (2) 50hp Alpha P40 2-Gang-Getriebemotoren Spindeldrehzahlbereich: 10 - 1.500 U / min

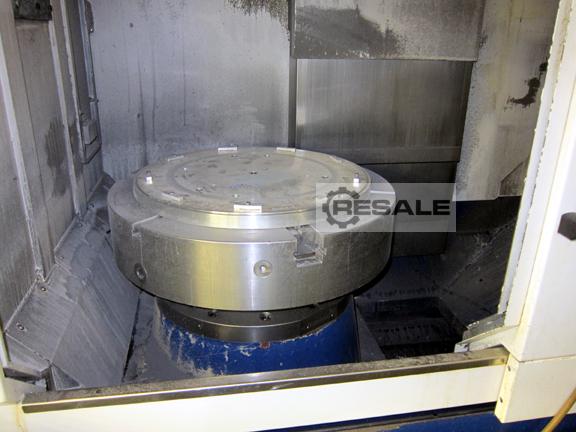

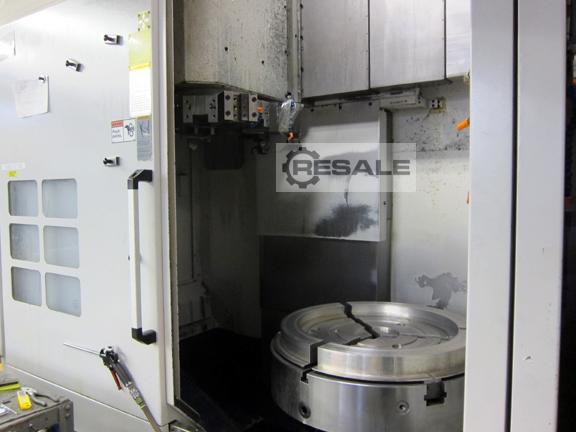

Max. Futterdurchmesser: Installierte 31,5 "3-Backen-Hydraulikfutter
Spindelnase: A2-11
Vorderer Lagerdurchmesser: 7,87 "
Spindellager: zweireihiger zylindrischer und eckiger Kontakt
Spindeldrehzahlwahl: Direkte Drehzahlprogrammierung
Spindeldrehzahlübersteuerung: 50% ~ 200%
Drehzahlbereichsschaltung: 2-Gang-Getriebe programmierbarer High-Low-Bereich
Achsenantriebe:
X-Achsen-Verfahrweg (FANUC a22/3000i AC 4.0 HP): 18,31"
Z-Achsen-Verfahrweg (FANUC a22/3000iB AC 5.0 HP): 33.07"
X-Achsen-Schubkraft: 2.950 lbs
Z-Achsen-Schubkraft: 3.170 lbs
X-Achsen-Kugelgewindetrieb Durchmesser / Steigung: 1,57 "/ 0,47"
Z-Achse Kugelgewindetrieb Durchmesser / Steigung: 1,97 "/ 0/47"
X- und Z-Achse Rapid Traverse Rate: 630 IPM
Vorschubraten: 0,00001 ~ 18,18 IPR
Vorschubrate Override: 0 ~ 200%
Kühlsystem für Kugelgewindetriebe (zur Minimierung der Ausdehnung): Zwangsölrevolver

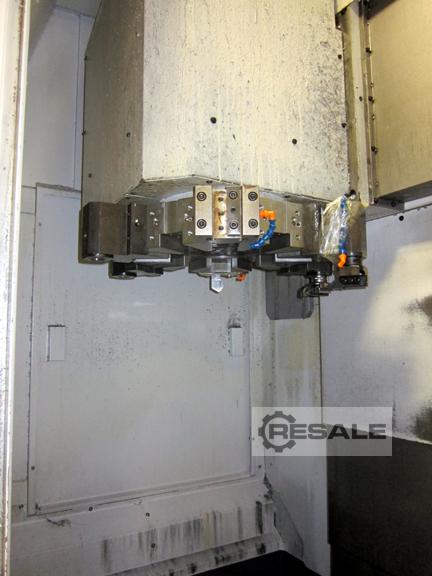

Turmtyp: V12
Max. Anzahl der Werkzeuge: 12 pro Spindel
Durchmesser der Kurvenkupplung: 11,42 Zoll
Klemmkraft: 12.590 lbs
Indizierungszeit (Station zu Station): 0,7 Sek. Standard-Drehwerkzeuggröße: 50 mm / 1,25 "x 1,25" Max. Bohrstange Größe: 2,0 "& 2,5 "
Maschine Elektrisch: 85 KVA Transformator
Hydraulikmotor: AC 1,5 kW
Gleitweg Schmierpumpenmotor: AC 20w
Kühlmittelpumpenmotor: Revolver (SPK2-8/8; 57 psi / 8 gpm): AC 550w Kühlmittelpumpenmotor: Waschen (CHK4-60/2; 14 psi / 31,5 gpm): AC 620w Maschinenlicht: AC 100v - 20w
Behälter:
Hydrauliktank: 10,6 gal
Gleitbahn-Schmierstofftank: 1,59 gal Kühlmitteltank: 118 gal
