TONGTAI HB-360II Horizontales Bearbeitungszentrum

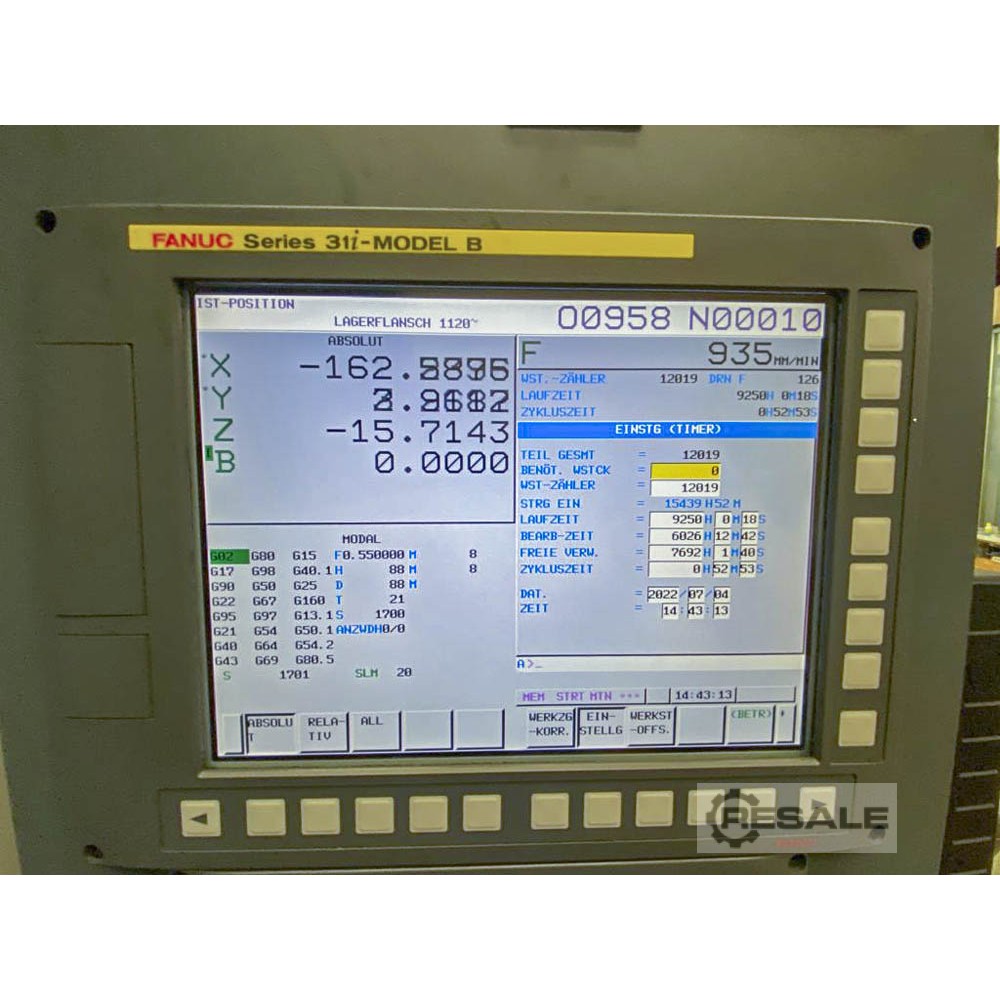

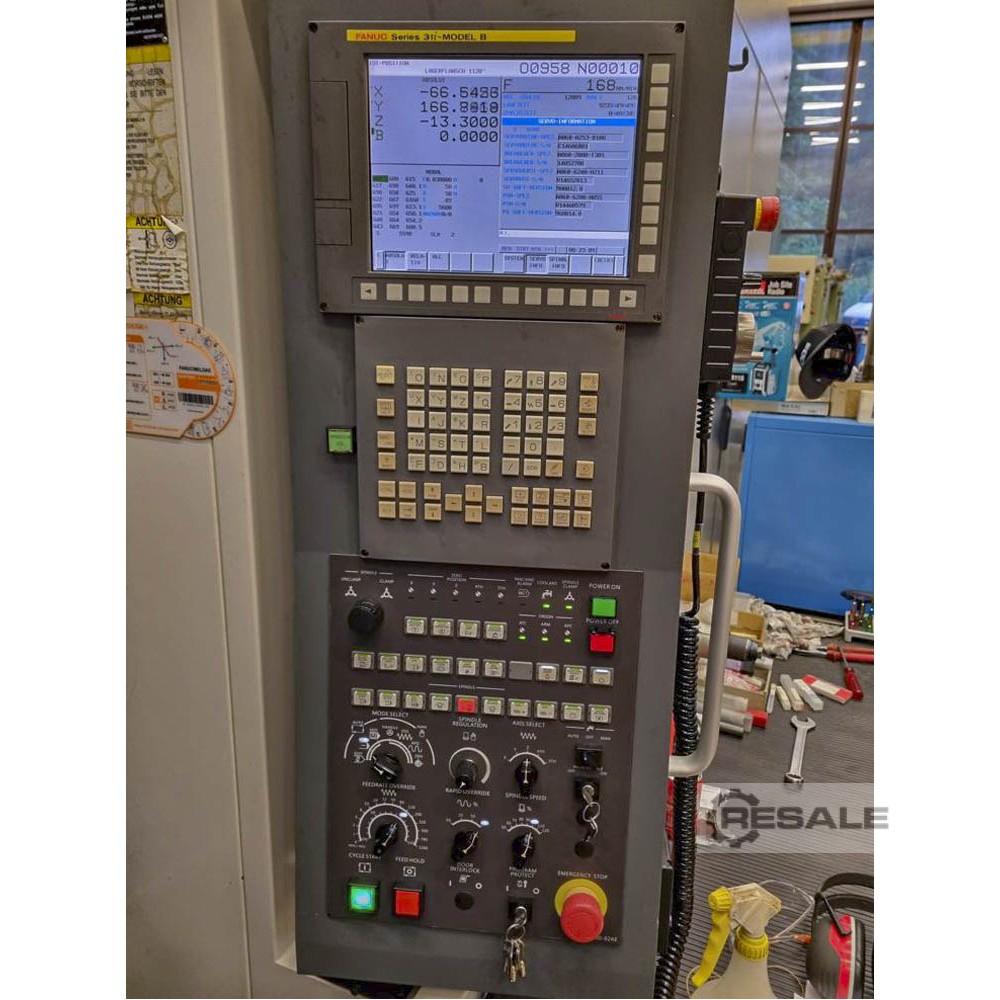

CNC-Steuerung: FANUC 31i-B
Achsen
Verfahrweg der X-Achse mm: 1050
Verfahrweg der Y-Achse in mm: 850
Verfahrweg der Z-Achse mm: 970
Grad der B-Achse: 0,001º
Abstand zwischen Spindel und Tischplatte mm: 100-950

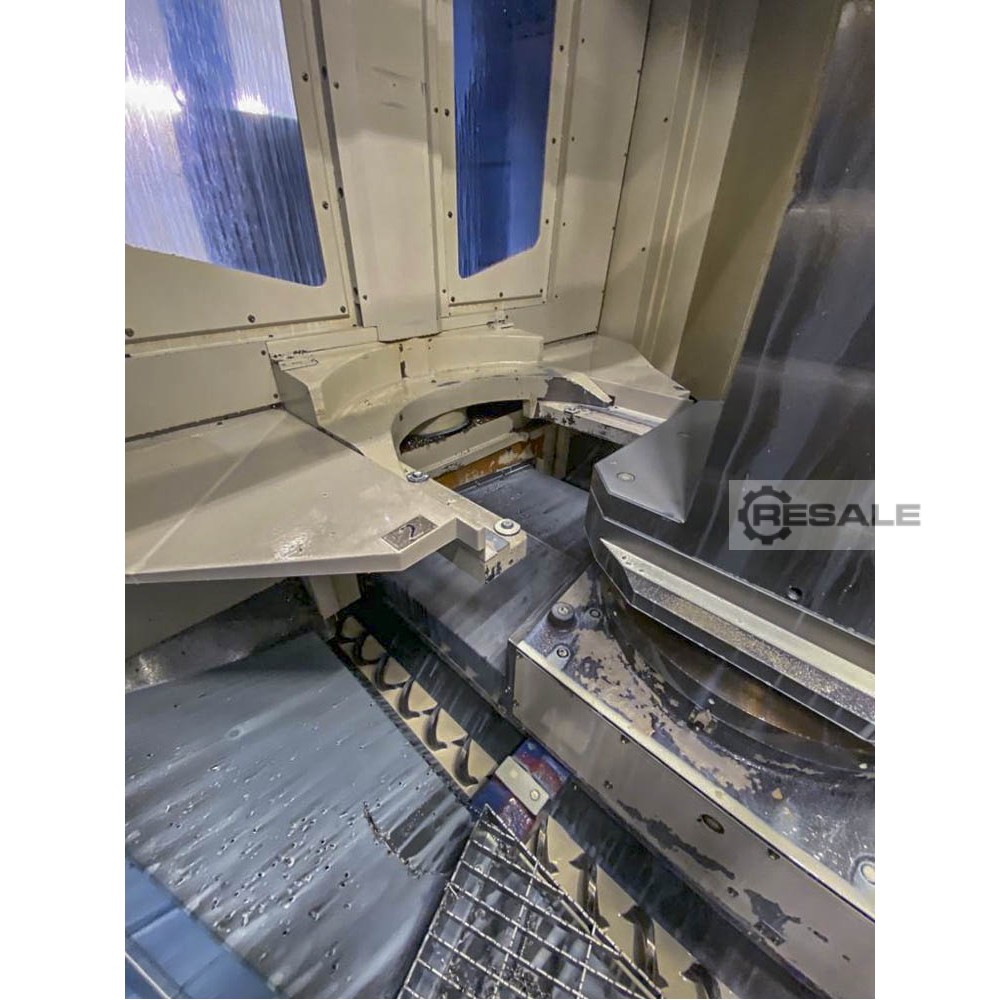

Werktisch
Anzahl der Paletten: 2
Abmessungen des Tisches mm: 630x630
Maximale Teilegröße (T x H) mm: ø1.100x1.100
Maximales Gewicht des Werkstücks kg: 1200
APC-Zeit: 15,5
Spindel
Spindeldrehzahl U/min: 10000
Spindelleistung kW: 30 (25% ED)
Spindeldrehmoment Nm: 420 (25% ED)
Werkzeugsystem
Werkzeugaufnahme: HSK-A100
Positionen des Werkzeugmagazins: 90
Max. Werkzeugdurchmesser mm: ø250
Max. Werkzeuglänge mm: 550
Zeit von Werkzeug zu Werkzeug: 2,4
Zeit von Chip bis Chip: 4,5
Ausrüstung
Elektronisches Lenkrad

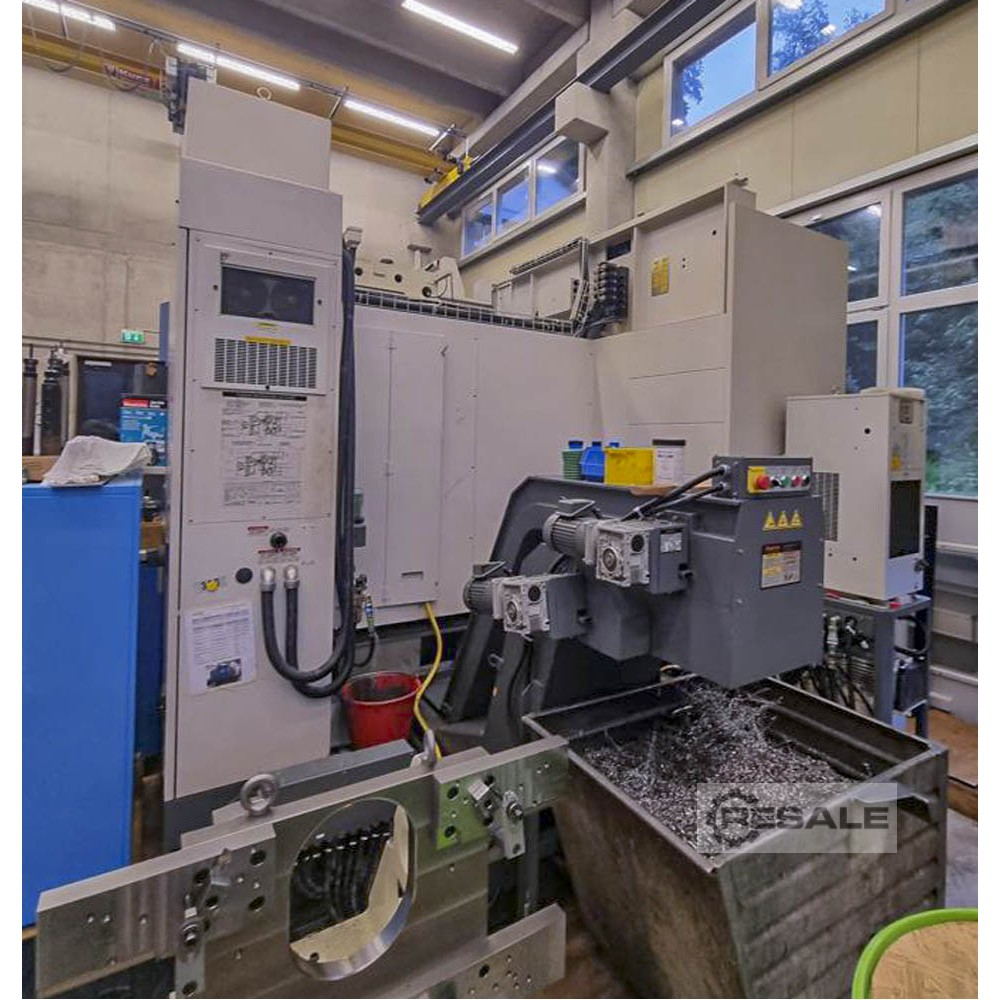

Späne-Extraktor
Waschpistole
Signalleuchte
Hochdruckpumpe
Nebelabscheider
4. Achse
RS 232 Schnittstelle
Interne Kühlung

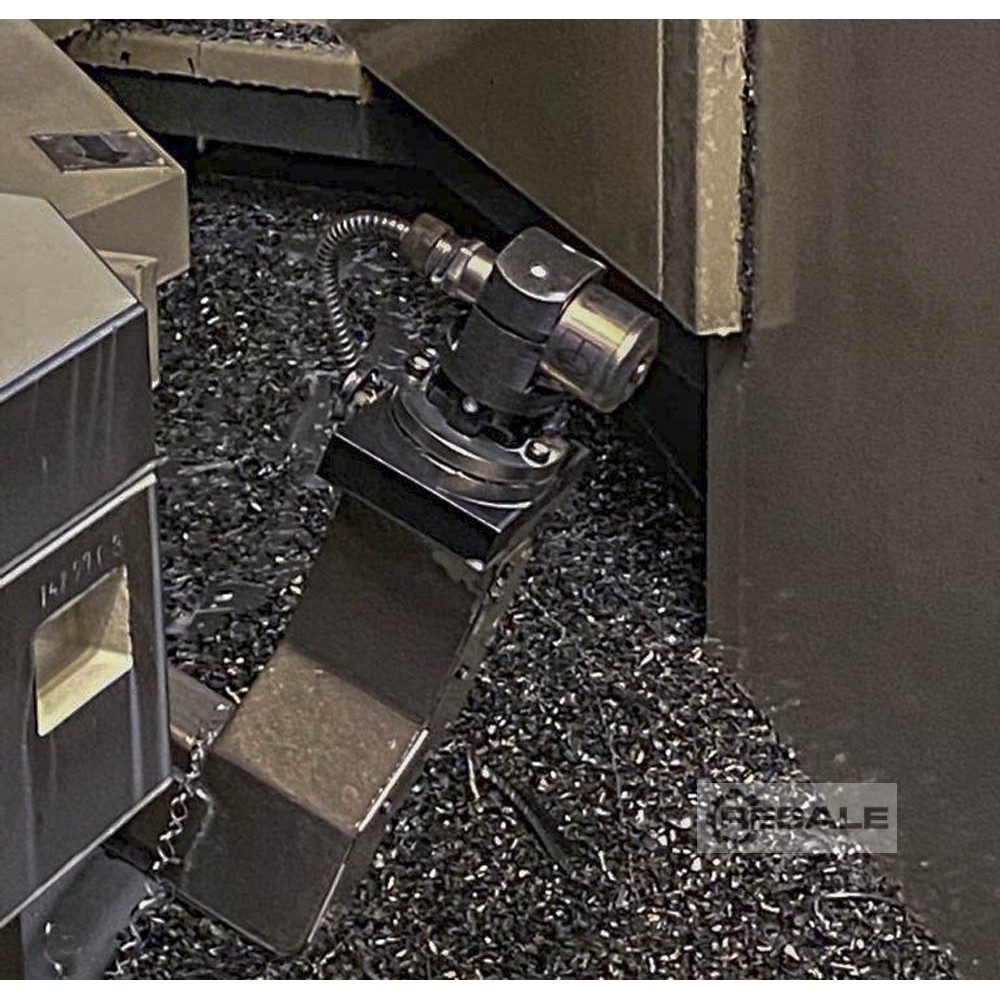

3D-Werkzeugtaster von Renishaw
4x Paletten
Werkzeughalter sind nicht im Lieferumfang enthalten
Laufzeiten der Maschine
Kopfarbeit: 6026
Grundlegende Maschinenabmessungen/Gewicht
Länge mm: 3510
Breite mm: 7484
Höhe mm: 3325
