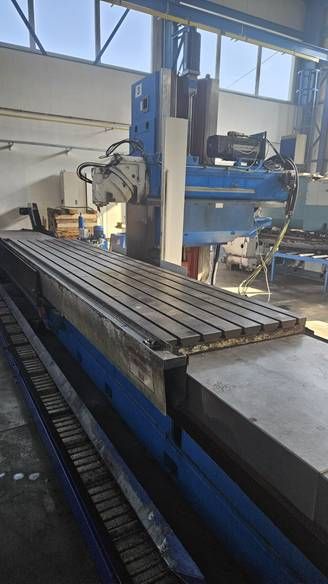

TOS-KURIM FSQ 100 OR/A5 CNC Bettfräsmaschine - Universal

x-Weg: 5000 mm
y-Weg: 1000 mm
z-Weg: 1400 mm
Werkzeugaufnahme: ISO 50
Spindeldrehzahlen - stufenlos: 18 - 4000 U/min
Spindelantrieb: 22 kW
Tischaufspannfläche: 5000 x 1000 mm
Tischbelastung: 10,5 t
Steuerung: Heidenhain TNC 530
A-Achse: +177,5 / - 180 °
Eilgang: 1 - 5000 mm/min
Abstand Spindel / Tisch: 125 - 1525 mm
Gesamtleistungsbedarf: 50 kVA
Maschinengewicht ca.: 29 t
Raumbedarf ca.: 13,1 x 5,4 x 3,86 mm
Im Rahmen einer mittleren Überholung im Jahr 2023/24 wurden der Spindelkopf und die mechanischen Komponenten der Maschine überholt.
5-Achsen-Maschine
- CNC-Steuerung Heidenhain TNC 530
- FRÄSKOPF O - FSQ 4000/750
-- 4000 U/min
-- Einspindelkopf mit automatisch verstellbarer Spindel
In vertikaler oder horizontaler Position lässt sich der Kopf um die Querachse von +177,5° bis –180° in 2,5°-Schritten schwenken.
Die Schwenkbewegung um die Querachse sowie die H/V-Positionierung erfolgen über einen regelnden Servoantrieb der Spindel.
Die beweglichen Teile des Fräskopfes werden durch Eingriff in einen Zahnkranz positioniert.
- Werkzeugmagazin für 24 Plätze
- Kühlmittel
- Späneförderer
