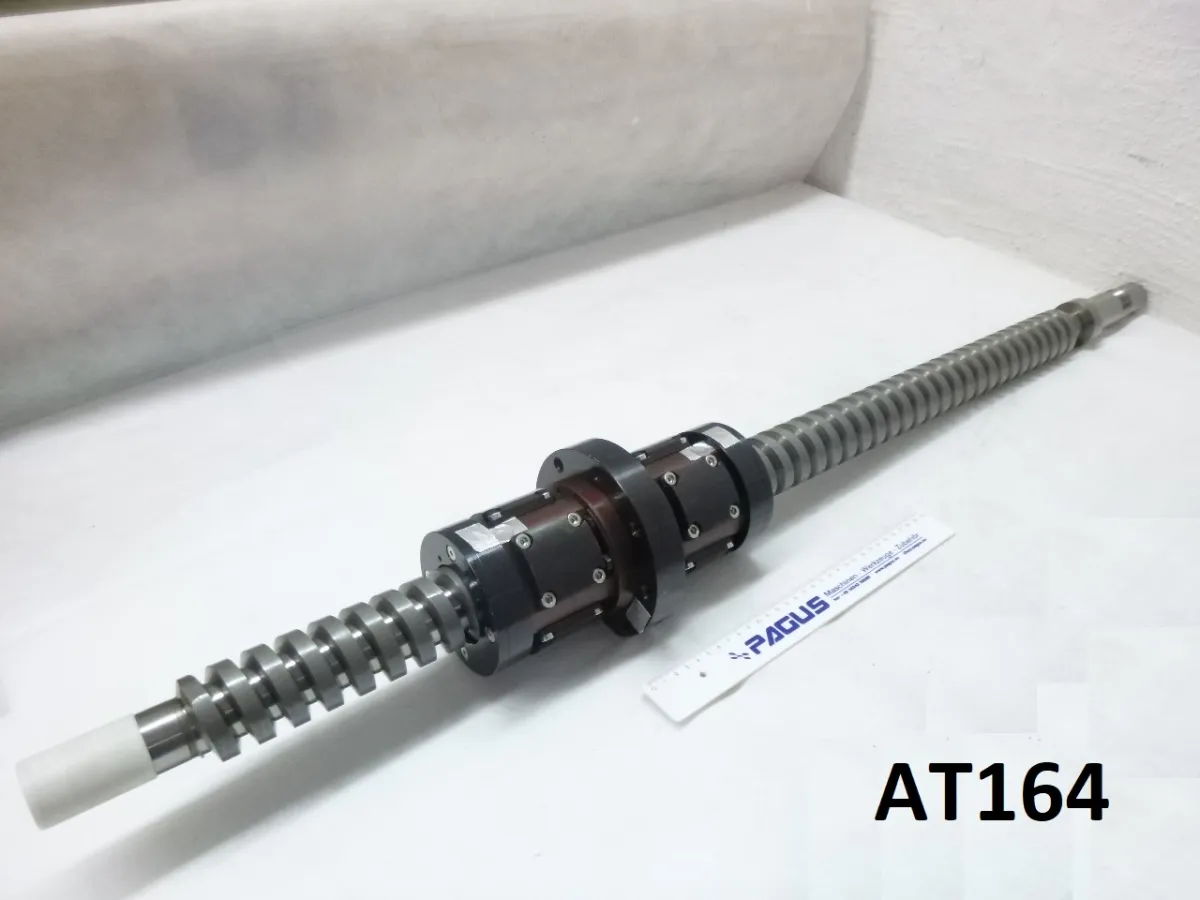

Trapezgewindespindel 925 mm, Ø 52 mm

Trapezgewindespindel, Hydrostatische Trapezgewindespindel, Gewindespindel
HYPROSTATIK
05.52.012.00.0
Gewindelänge: 925 mm
Gewinde: Ø 52 mm
Steigung: 20 mm
Flanschdurchmesser: Ø 140 mm
Lochkreisdurchmesser: Ø 120 mm
7x Gewindebohrung: M10 x 1,5
Muttergehäuse: Ø 100 mm, Länge: 250 mm
1 - Welle: Ø 36 x 45 mm, mit Nut (Breite: 10 mm, Länge: 45 mm )
2 - Gewinde: Ø 38 x 1,5 x 15 mm
3 - Welle: Ø 40 x 61 mm
4 - Lagersitz: Ø 52 x 22 mm
5 - Welle: Ø 35,5 x 30 mm
6 - Lagerbuchse: Ø 37 x 56 mm
7 - Welle: Ø 35 x 22 mm
Neu ! mit Unterlagen !
Abmessungen ( Gewindespindel ): 1190 x 140 x 130 mm
Abmessungen ( Verpackung ): 1500 x 160 x 160 mm
