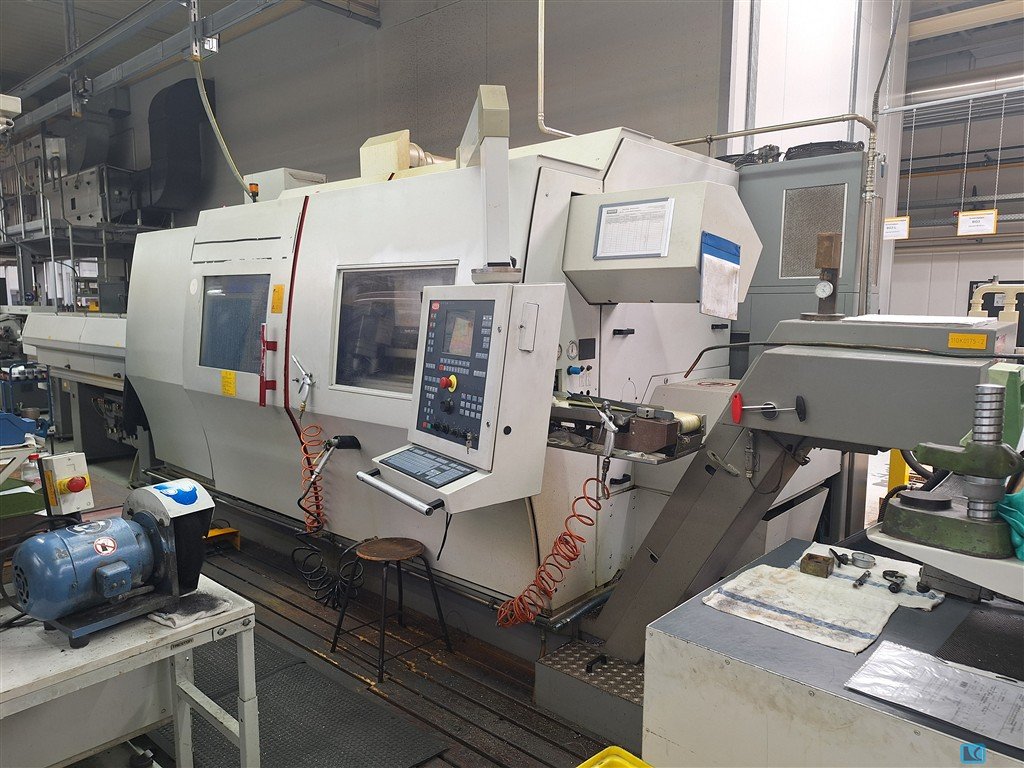

TRAUB TNX 65 CNC Dreh- und Fräszentrum

Drehdurchmesser: 275 mm
Drehlänge: 900 mm
Spindeldurchlass: 65 mm
Antriebsleistung 100% ED: 25/20 kW
Spindeldrehzahlen: 1 - 5000 U/min
Spindeldurchmesser im vord. Lager: 110 mm
c-Achse: 1 - 500 U/min.
Anzahl der Werkzeugträger: 4
Werkzeugrevolver: 1
x-Achse: 290 mm
y-Achse: 165 mm
z-Achse: 360 mm
b-Achse: 360 °
Eilgangsgeschwindigkeit: 18/30 m/min
Werkzeuganzahl: 2x2 + 2x2
Anzahl der angetriebenen Werkzeuge: 2x2 + 2x2 mm
Werkzeugdrehzahlen: 8000 / 2000 U/min
Antriebsleistung: 25% ED 5,8 kW
Werkzeugaufnahme: TRAUB 60
Werkzeugrevolver: 2/3/4
x-Achse: 170 mm
z-Achse: 600/950 mm
y-Achse: +/- 60 mm
Eilgangsgeschwindigkeit: 18/15/30 m/min
Anzahl der angetriebenen Werkzeuge: 10 mm
Werkzeugdrehzahlen: 1 - 6000 U/min
Antriebsleistung: 25% ED 5,8 kW
Werkzeugaufnahme: DIN 69880 40 x 63
Gesamtleistungsbedarf: 95 kW
Maschinengewicht ca.: 16 t
Raumbedarf ca.: 10,0 x 3,5 x 3,0 m
mit CNC TRAUB TX 8i, Stangenlader TRAUB Stamag DNH61 / 3000,
Haupt und Gegenspindel mit C-Achse
1 Senkrechtwerkzeugträger mit B-Achse
3 Revolverwerkzeugträger
Absaugung, Kühlmittelanlage mit Koalenszenzabscheider und Späneförderer
2 St. 3-Backenfutter SMW KNCS-N 170-43
2 St. Spannfutter HAINBUCH Spanntop
40 St. div Werkzeughalter nicht angetrieben
6 St. div. Werkzeughalter angetrieben
Ersatzteilpaket
