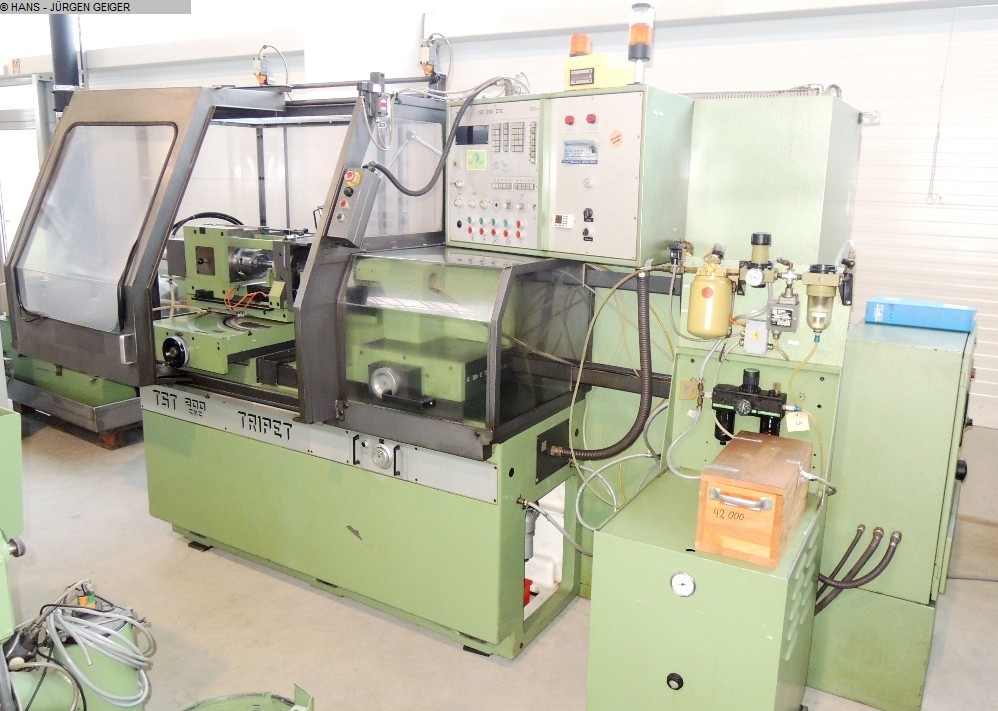

TRIPET TST 200 CNC Innenschleifmaschine

Innendurchmesser: 120 mm
Schleiftiefe: 200 mm
Umlaufdurchmesser: mm
Gesamtleistungsbedarf: 4 kW
Maschinengewicht ca.: t
Raumbedarf ca.: m
T R I P E T (Schweiz)
CNC – gesteuertes, hochgenaues Innenschleifzentrum
Type TST 200 CNC
Baujahr 1986 # 2003/1005 // 2300/8/218
________________________________________________________
max. schleifbarer Innen-Æ ca. 3 - 120 mm
Schleiftiefe ca. 200 mm
Spitzenhöhe über Schwenkschlitten 132 mm
max. Schwing-Ø vor Schwenkschlitten ca. 450 mm
Werkstückspindeldurchlass 40 mm
Tischhub max. (Z-Achse) 480 mm
Werkstück Querverstellung (X-Achse) 150 mm
Revolverkopf Querverstellung (U-Achse) 50 mm
Schwenkbarkeit des Werkstückspindelkopfes (B-Achse) -30/+45 ° (manuell)
Drehzahlen der Werkstückspindel stfl. 75 - 1.300 U/min
Schleifspindel-Drehzahlen 9.500 – 150.000 U/min
Schleifspindelantrieb 4 kW
Gesamtantrieb ca. 8 kW - 380 V - 50 Hz
Gewicht ca. 3.000 kg
Zubehör und Sonderausstattung:
• TRIPET (Brütsch)-CNC-Steuerung für 3 Achsen (Z / X / U) mit
elektrischem Handrad mit allen üblichen automatischen Programmen wie
Pendelschleifen, Doppelpendelschleifen, Sacklochschleifen
(mit Stirnschleifen), Einstechschleifen und aut. Kompensation des
Abrichtbetrages. Vorschubbewegungen über Schrittmotor und
Rollengewindespindeln (in der Z-Achse mit hydr. Linearverstärker).
• separater REFU-Umformer für montierte PRECISE HF-Schleifspindel
Type SC 40-0 n=60.000 – 120.000 U/min. (1 Stück zusätzliche Spindel
vorhanden)
• Werkstück-Spindelstock mit hydr. Werkstückspanneinrichtung
(zusätzlich derzeit montiert : Sonderspannvorrichtung für längere Teile,
die hydr. zwischen erkstückspindelstock und mitlaufendem Mitnehmerring
gespannt werden)
• angetriebene Abrichtvorrichtung • Kühlmittelaufbereitung mit Zentrifuge
• Integrierter Schaltschrank, int. Hydraulikaggregat, separetes Kühlaggregat
für Hydrauliköl,Ölnebelabsaugung, Pressluftaufbereitung, Komplett-Umhausung.
Zustand : mechanisch sehr gut –CNC Steuerung muss überholt oder
ersetzt werden.
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - nach Kaufabschluß
Wir bitten um Ihren Auftrag. Weitere Schleifmaschinen aller Art am Lager –
Bitte fragen Sie bei uns an.
