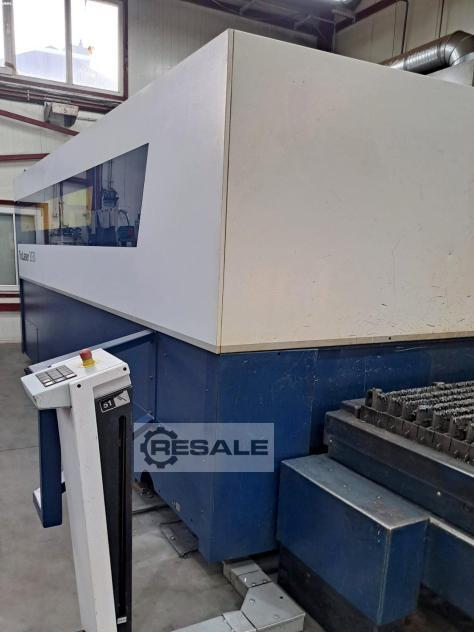

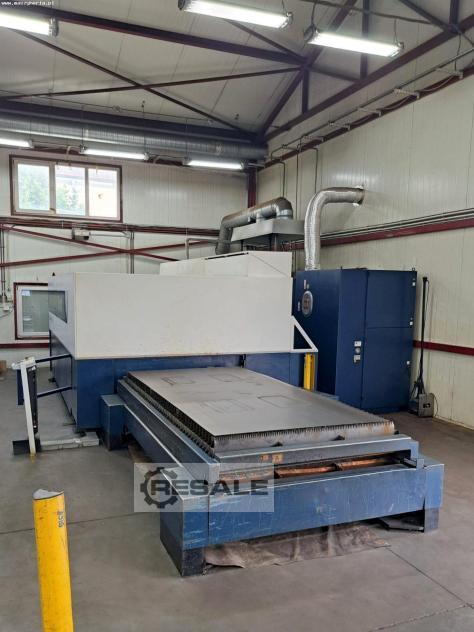

TRUMPF TruLaser 3030 CNC Laserschneidanlagen

TRUMPF TruLaser 3030 Fiber Laser die 2013 in Deutschland gebaut wurde, wird dank spezieller Technologiedatenpakete in der Maschine zur Präzisionsbearbeitung von Werkstücken aus Baustahl, Edelstahl sowie Messing und Kupfer eingesetzt. Die äußerst effiziente und zuverlässige Faserschneidtechnologie erweitert die Bearbeitungsmöglichkeiten und ermöglicht sehr glatte und gleichmäßige Kanten.

Die Laserschneidmaschine zeichnet sich durch eine robuste, langlebige Konstruktion aus, die bei Richtungswechseln keine Vibrationen verursacht. Der geschlossene Laserkörper mit aufklappbarem Dach und festen Schutzvorrichtungen schützt den Bediener während der Arbeit effektiv. Der Antrieb der Achsen erfolgt über einen direkten Torque-Antrieb (X-Achse) und direkte Linearantriebe (Y- und Z-Achse), die in Verbindung mit gehärteten Führungsbahnen höchster Fertigungspräzision für hohe Beschleunigungen und Arbeitsgeschwindigkeiten sorgen.

Der hochwertige 3-kW-Laserstrahl wird von dem bewährten TRUMPF TruDisk 3001 Resonator erzeugt und gelangt direkt in den Universalschneidkopf mit adaptivem Linsensystem. Das bewegliche Linsensystem im Kopf stellt automatisch die optimale Strahlgeometrie für unterschiedliche Blechdicken und Materialien ein. Um einen unterbrechungsfreien Betrieb zu gewährleisten, ist der TRUMPF Faserlaser mit einem automatischen Palettenwechselsystem ausgestattet, das das parallele Be- und Entladen von bis zu 900 kg schweren Werkstücken auf gut zugänglichen Paletten ohne Prozessunterbrechung ermöglicht.

Ein hohes Maß an Sicherheit garantiert die FIBER laser TruLaser 3030 (L49) auch durch ihre Lichtvorhänge und die Mehrkammerabsaugung mit Kompaktfilter. Zur umfangreichen Ausstattung der Maschine gehören eine CNC-Steuerung SIEMENS SINUMERIK 840D SL mit Touchscreen und viele weitere Systeme, die die Produktivität und Zuverlässigkeit des Produktionsprozesses erhöhen.

Im Juli 2023 wurde die Maschine mit einem neuen Schneidwerk SPK Cutting unit KL51 und einem Lichtwellenleiter LLK-D 0075 ausgestattet.

Technische Daten der TRUMPF TruLaser 3030 Laserschneidmaschine
- Laserstrahlleistung: 3 kW (3000 W)
- Vorschubgeschwindigkeiten in den Achsen X/Y/Z: 3000/1500/115 mm
- Positioniergeschwindigkeit bei gleichzeitigem Antrieb der X- und Y-Achse: 140 m/min
- maximale Werkstückdicke (Baustahl O2): 20 mm
- Maximale Werkstückdicke (Edelstahl N2): 15 mm
- Maximale Werkstückdicke (Kupfer O2): 6 mm
- Maximale Werkstückdicke (Kupfer N2): 2 mm
- Maximale Werkstückdicke (Messing N2): 6 mm
- maximales Gewicht des Blechs: 900 kg
- Positionierabweichung (PA): ± 0,05 mm
- mittlere Positionierabweichung (PS): ± 0,03 mm
- kleinster programmierbarer Schritt: 0,001 mm
- Laserkühlung: geschlossenes Kühlsystem
- automatische Düsenreinigung
- integrierte technologische Daten
- Schneiden mit Druckluft
- programmierbarer Schneidgasdruck
- automatische Abschaltung
- Hubdach
- Wellenlänge des Laserstrahls: 1,03 μm

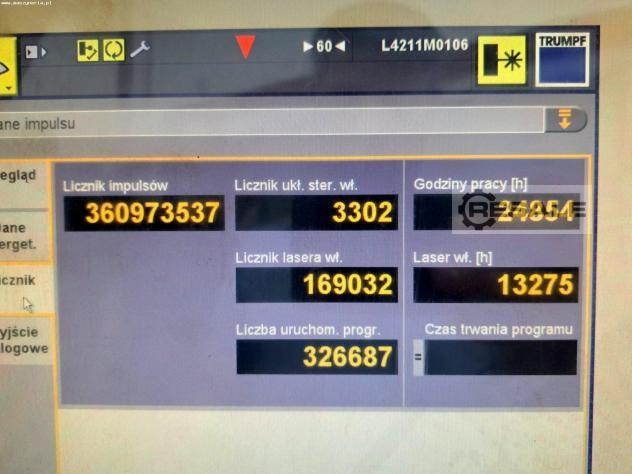

- Betriebsstunden: 24854 h
- Laser-Einschaltzeit: 13275 h
- Druckluftanschluss: 7-10 bar
- Durchschnittlicher Druckluftverbrauch: 35 Nm2/h
- Stickstoffanschluss N2: 30 bar
- Sauerstoffanschluss O2: 20 bar
- Anschlussleistung: 40 kVA
- Steuerspannung: 24 V
- Spannungsversorgung: 400 V; 50 Hz

Ausstattung der Tru Laser 3030 3 kW Laserschneidmaschine

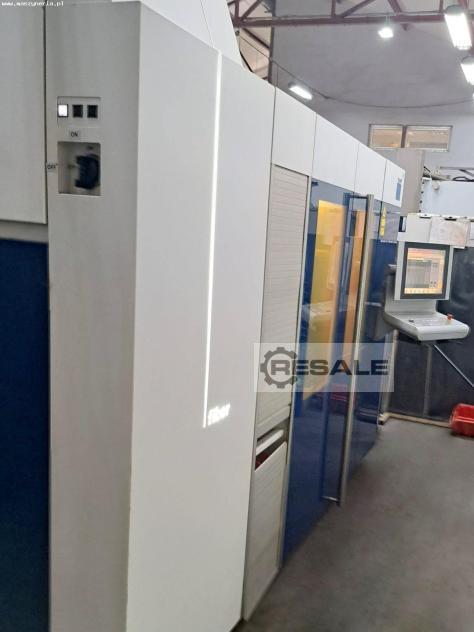

- CNC-Steuerung: SIEMENS SINUMERIK 840D SL
- Scheibenlaser: TRUMPF TruDisk 3001
- automatischer Palettenwechsler
- PierceLine System
- FocusLine System
- NitroLine System
- PlasmaLine System
- ControlLine System
- FastLine System
- FlyLine System
- Kupfer- und Messingschneidpaket

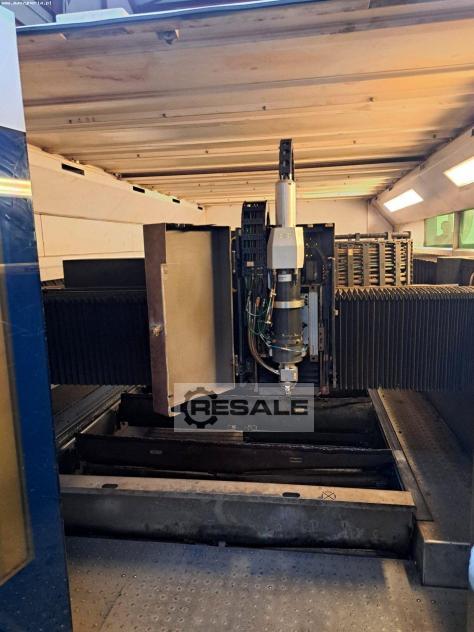

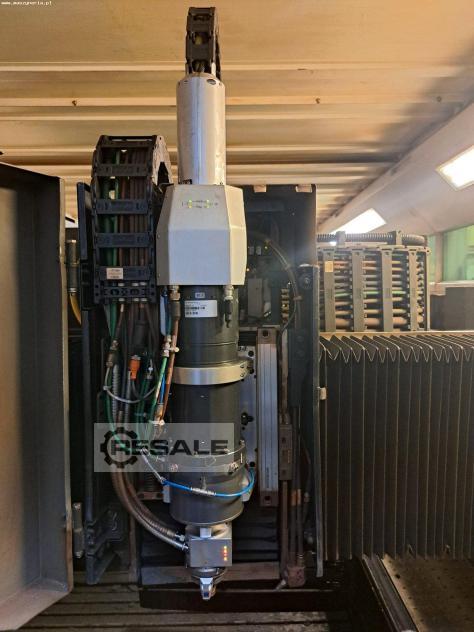

- Universalschneidkopf mit adaptivem Linsensystem
- Schutzglas zur Vermeidung von Verschmutzung der Linse
- erweiterte Werkstattprogrammierung

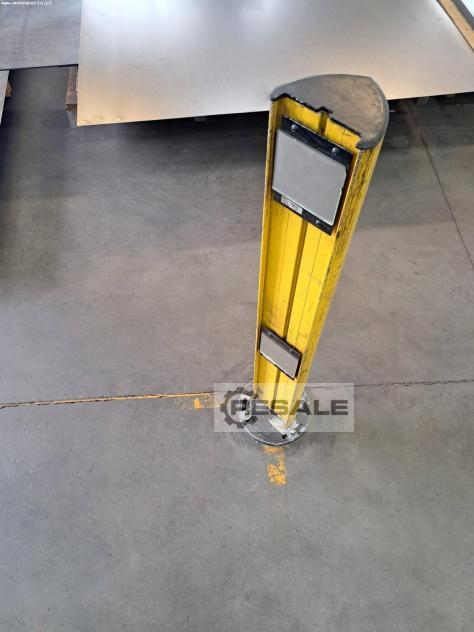

- Lichtvorhänge

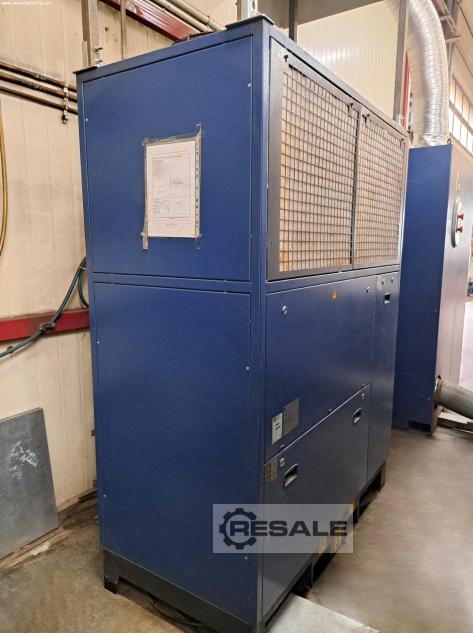

- Kühleinheit
- Halterungen (2 Stk.)
- integrierter Schaltschrank
- Längsförderband
- Ölsprühvorrichtung
- Arbeitsraumbeleuchtung
- Mehrkammer-Absauganlage
- Kompaktfilter
- Maschinenschutz mit Sichtfenster
- RJ45-Anschluss
- USB-Anschluss
