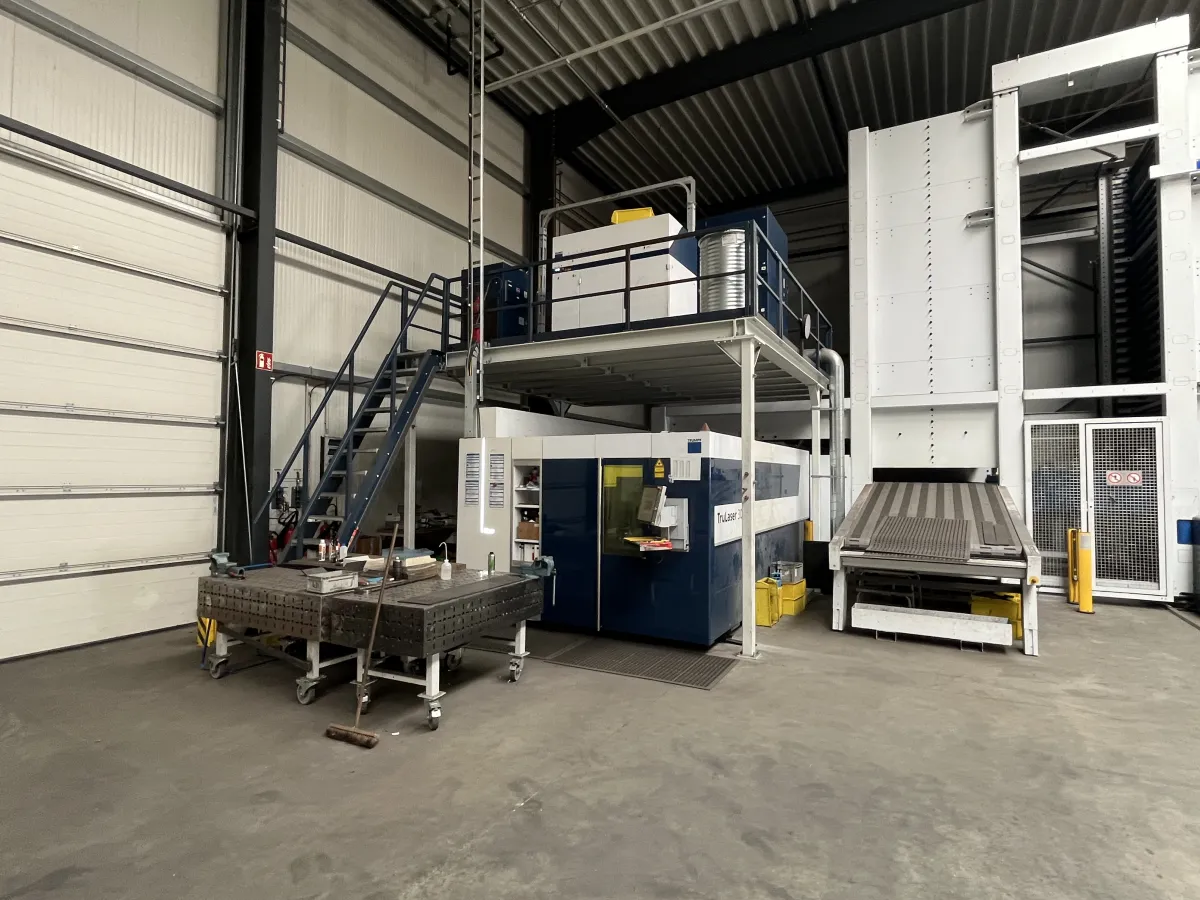

LASERSCHNEIDANLAGEN TRUMPF TruLaser 3030 fiber (L49)

Standardausstattung

Maschine
⦁ Geschlossener Maschinenrahmen
⦁ Integrierter Schrank mit Rollladen
⦁ Torque-Antrieb in Kombination mit Linear-Direktantrieben
⦁ Automatischer Palettenwechsler in Längsrichtung
⦁ Geschlossene Strahlführung per Lichtleitkabel (LLK)
⦁ Kühlaggregat
⦁ Integrierte Schaltschränke mit Innenbeleuchtung
⦁ Längsförderband
⦁ Arbeitsraumbeleuchtung
⦁ Positionslaserdiode
⦁ Sprüheinrichtung
⦁ Kupfer-Schneidpaket
⦁ Messing-Schneidpaket
⦁ PierceLine
⦁ FocusLine
⦁ NitroLine
⦁ PlasmaLine
⦁ Automatische Düsenreinigung

TRUMPF Laser
⦁ Integrierter Festkörperlaser TruDisk 3001 mit 1 LLK-Abgang
⦁ Anregung über Pumpdioden
⦁ Laserleistungssteuerung

Schneideinheit
⦁ Universal-Schneideinheit
⦁ Ein-Schneidkopf-Strategie
⦁ Schutzglas gegen Linsenverschmutzung
⦁ ControlLine

Steuerung
⦁ Einfache Werkstattprogrammierung
⦁ Steuerung Sinumerik 840 D SL
⦁ 19 Zoll Touch Farbbildschirm
⦁ Integrierte Technologiedaten
⦁ Abschaltautomatik
⦁ Programmierbarer Schneidgas-/-druckanwahl
⦁ Microweld
⦁ Mehrtafelbearbeitung
⦁ AdjustLine
⦁ FastLine
⦁ FlyLine
⦁ Teleservice per Internet
⦁ Condition Guide

Datenübertragung
⦁ RJ45-Netzwerkanschluss
⦁ Central Link
⦁ Wireless Operation Point

Sicherheit
⦁ CE Kennzeichnung
⦁ Lichtschranken
⦁ Mehrkammerabsaugsystem
⦁ Kompaktentstaubungsanlage
⦁ Maschinenverkleidung mit zertifizierter Sichtscheibe Tür rechts
⦁ Schiebedach

Erweiterte Maschinenausstattung

Erweiterte Laserausstattung
⦁ Externer Festkörperlaser TruDisk 6001 mit 1 LLK-Abgang, beinhaltet:
- BrightLine fiber
- Performance-Paket Schmelzschnitt
- Schneidpaket Highspeed
- Schneidpaket Highspeed Eco

Erweiterte Maschinenausstattung
⦁ Düsenwechsler
⦁ Geteilter Schlackebehälter
⦁ Podestausführung Maschine

Automatisierung

Li ftMaster Compact (A34)
⦁ Grundeinheit LiftMaster Compact (A34)
Inklusive verschiebbaren Entladerechen (Zinkenabstand 67 mm, wechselbare Zinken), Abschäleinrichtung, Doppelblecherkennung, Synchronloader, Beladestation für Stapelhöhe bis 90 mm / 3 t pro Palette,
eine Fertigteilpalette und verlängertem Palettenauszug an der Maschine, Vereinzeln von Dünnblech für Synchronloader (s = 0,8 - 2,0 mm), Lagerschnittstelle

Option LiftMaster Compact
⦁ Kratzerarmes, positionsgenaues Entladen
- beinhaltet Edelstahlrechen mit Bänderzinken, Zinkenabstand 67 mm; bis s=15 mm
⦁ PartMaster (inkl. PartMaster und Lagerfacherweiterung LiftMaster Compact)
⦁ Sicherheitseinrichtung für Lageranbindung inklusive 2.Lichtschrankenkreis

TruStore 3030 (A12)
⦁ Standardausstattung TruStore 3030 (A12)
- Blechformat: 3048 x 1524 mm
- Lagersicherheitseinrichtung
- Einfach- oder Doppelturm, max. Systemhöhe 8250 mm
- Beladehöhe 90 oder 170 mm; Nutzlast 3 t pro Palette
- Lagerfächer 55 Stück
- Startpfosten
- Säulenverkleidung

Regalbediengerät:
- Bedienpanel 19 Touchscreen
- Lagerschnittstelle für Automatisierungsanbindung
- Schaltschrankbeleuchtung
- Hubkette, E-Kette

Optionen TruStore 3030
⦁ Einfachturm - Systemhöhe 7710 mm
⦁ Doppelturm - Systemhöhe ab 6450 mm
⦁ Integration LiftMaster Compact
⦁ PartMaster Integration Turm 1
⦁ 1. Ein-/Auslagerwagen
- Anbindung an Turm 2, exkl. Standardschienensatz
⦁ Wagenausführung stirnseitig
⦁ Scherenhubtisch (Standard)
⦁ 1. Lagerwagen
- indirekte Anbindung an Turm 2,
- exkl. Standardschienensatz
⦁ Wagenausführung längsseitig
⦁ Lagerwagen
- Anbindung an LiftMaster
⦁ Lagerwagen - Doppelwagen
⦁ Wiegeeinrichtung
- integriert in Regalbediengerät
⦁ Lagerschnittstelle für die Anbindung weiterer Automatisierungslösungen


Der LiftMaster Compact und TruStore 3030 (A12) werden ohne Überarbeitung und daher ohne Gewährleistung angeboten.




Verkäufer Angebot Nr. resale LM-2019
