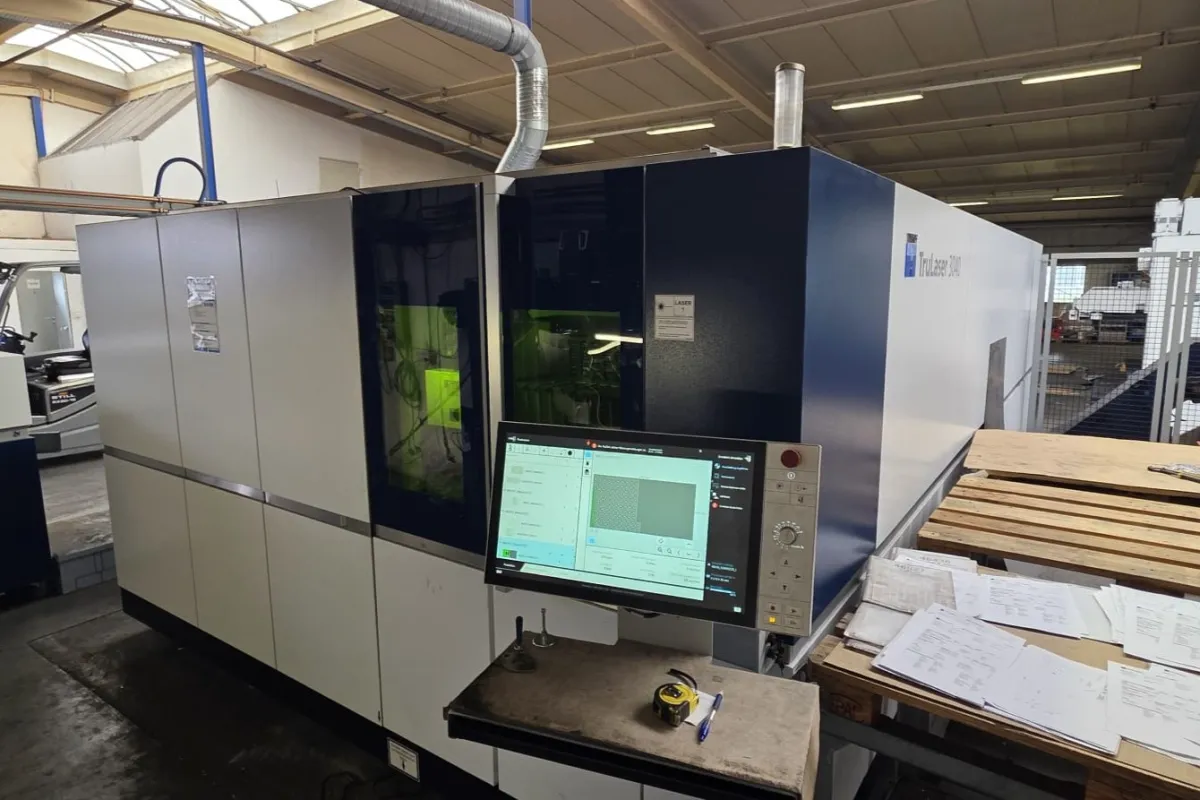

LASERSCHNEIDANLAGEN TRUMPF TruLaser 3040 fiber (L95)

Standardausstattung

Maschine
⦁ Arbeitsbereich: 4000 x 2000 mm
⦁ Geschlossener Maschinenrahmen
⦁ Längsförderband
⦁ Bewegungseinheit zur hochgenauen Bearbeitung
⦁ Gantry-Antrieb in Kombination mit Lineardirektantrieben
⦁ Kühlaggregat für Maschine und Laser (Wasser-Luft)
⦁ Arbeitsraumbeleuchtung
⦁ Positionslaserdiode
⦁ Sprüheinrichtung
⦁ Automatische Düsenreinigung
⦁ Integrierte Schaltschränke
⦁ Integrierter Schrank
⦁ Geschlossene Strahlführung per Laserlichtkabel (LLK)
⦁ Maschinenstatusleuchte
⦁ Transport- und Montagevorrichtung

TRUMPF Laser
⦁ Anregung über Pumpdioden
⦁ Laserleistungssteuerung

Schneideinheit
� �� 1-Schneidkopf-Strategie
⦁ Universalschneideinheit mit adaptivem Linsensystem
⦁ Schutzglas
⦁ Online-Zustandsprüfung des Schutzglases
⦁ Automatische Düsenzentrierung

Steuerung
⦁ Schnelles Nachproduzieren
⦁ Steuerung SINUMERIK 840D SL
⦁ Ergonomisches Bedienpult mit 21,5″-Wide-Screen-Multi-Touch Farbbildschirm
⦁ Integrierte Technologiedaten
⦁ Abschaltautomatik
⦁ Programmierbare Schneidgas-/-druckanwahl
⦁ Microweld
⦁ Schnittstelle Remote Support
⦁ Produktionsplan
⦁ Mehrtafelbearbeitung
⦁ Condition Guide
⦁ Cutting Guide

Funktionen
⦁ AdjustLine
⦁ ControlLine
⦁ FastLine
⦁ FlyLine
⦁ FocusLine
⦁ NitroLine
⦁ PierceLine
⦁ PlasmaLine
⦁ Kupfer-Schneidpaket
⦁ Messing-Schneidpaket

Datenübertragung
� �� USB-Schnittstelle
⦁ RJ-45 Netzwerk-Schnittstelle
⦁ Central Link
⦁ Online Update Manager

Sicherheit
⦁ CE-Kennzeichnung und EG-Maschinenrichtlinie
⦁ Lichtschranken
⦁ Mehrkammerabsauganlage
⦁ Maschinenverkleidung mit zertifizierter Sichtscheibe Tür rechts

Erweiterte Standardausstattung

⦁ Kompaktentstauber
⦁ Schiebedach
⦁ Auflageleisten aus Baustahl
⦁ Stromversorgung TruDisk über die Maschine
⦁ Automatischer Palettenwechsler in Längsrichtung (Standard/Schwerlast)
⦁ Maschinenumgebungstemperatur 5 bis 40 °C / 45 °C
⦁ Vereinbarung zur Datennutzung
⦁ Nanojoints
⦁ Dynamic Focus Control

Erweiterte Ausstattung

Laser
⦁ Externer Festkörperlaser TruDisk 8001 mit 1 LLK-Abgang
- Beinhaltet BrightLine fiber und Schneidpaket Highspeed

Zusätzliche Funktionen Maschine
⦁ Düsenwechsler
- 21 Düsenplätze
⦁ Dot Matrix Code / Kauf
- Teilekennzeichnung mit Dot Matrix Code
- Zusatzfunktion: Schnelles und einfaches Aufbringen von Freitext mit minimalem Programmieraufwand
- Voraussetzung: TruTops Boost Version 8 oder höher
- Lizenz zeitlich unbefristet
⦁ Vorfilter für Gase
- Vorfilter zum Filtern von Partikeln in Gasleitungen N2 und O2

Zusätzliche Schneidpakete
⦁ Schneidpaket Highspeed Eco
⦁ CoolLine mit Wasserbehälter
- Wasserversorgung erfolgt über einen Wasserbehälter
⦁ Schneidpaket für Dickblechbearbeitung

Erweiterte Maschinenausstattung
⦁ Breites Querförderband mit Kippbehälter (rechts von der Maschine)
⦁ Sichtscheibe Tür links für erweiterte Einsicht

Optionen Kompaktentstauber
⦁ Anschlussstück Abluftleitung Kompaktentstauber

Datenübertragung
⦁ OPC UA for Machine Tools basic (umati)
- Lizenz für 12 Monate – automatische Verlängerung

Automatisierung

LiftMaster
⦁ Grundeinheit LiftMaster 2040 (AL35)
- Typ 2040: Blechformate / -dicken 4064 × 2032 mm /
- Beladen 30 mm / Entladen 20 mm
- Aufstellung symmetrisch mit Beladen links oder rechts
Beladen
- Vereinzelung von Dünnblech
- Doppelblecherkennung
- Saugerrahmen
- Abschäleinrichtung
LiftMaster 2040
- Erweiterter Schwenkbereich auf 224°

Erweiterte Austattung LiftMaster
⦁ Beladestation
- Für Stapelhöhe bis 200 mm
⦁ Entladepodest
⦁ Dritte Position
- Notwendig wenn Beladen und Entladen nicht an derselben Position stattfindet
