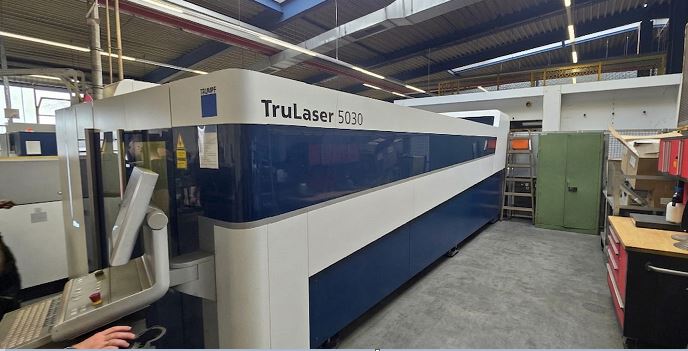

TRUMPF TruLaser 5030 fiber (L41) LASERSCHNEIDANLAGEN

Standardausstattung
Maschine
· Geschlossener Maschinenrahmen mit integriertem Laseraggregat
· Torque-Antrieb in Kombination mit Linear-Direktantrieben
· Geschlossene Strahlführung per Laserlichtkabel (LLK)
· Maschinenkühlaggregat (Wasser-Luft)
· Integrierte Schaltschränke mit Innenbeleuchtung
· Automatischer Palettenwechsler in Längsrichtung
· Breites Längsförderband
· Stromversorgung TruDisk über die Maschine
· Arbeitsraumbeleuchtung
· Positionslaserdiode
· Sprüheinrichtung
· PierceLine
· FocusLine
· NitroLine
· PlasmaLine
· Automatische Düsenreinigung
TRUMPF Laser
· Festkörperlaser TruDisk 3001 mit einem LLK-Abgang
· Lichtleitkabel gem. Standardlayout
· Laserkühlaggregat (Wasser-Luft)
· Anregung über Pumpdioden
· Laserleistungssteuerung
· Logbuchfunktion Laser
Schneidkopf
· Universal Schneideinheit mit volladaptivem Linsensystem
· Schutzglas gegen Linsenverschmutzung
· Zustandsprüfung des Schutzglases
· ControlLine: Höhenregelung und Blechaußenkantenerfassung
Steuerung
· Steuerung SINUMERIK 840D SL
· 17‘‘ Touch Farbbildschirm
· Einfache Werkstattprogrammierung
· Erweiterte Werkstattprogrammierung
· Schnelles Nachproduzieren
· Integrierte Technologiedaten
· Abschaltautomatik
· Programmierbarer Schneidgasdruck
· FastLine
Datenübertragung
· USB-Schnittstelle
· RJ-45 Netzwerkanschluss
Sicherheit
· CE-Kennzeichnung
· Lichtschranken
· Mehrkammerabsaugsystem
· Integrierte Kompaktentstaubungsanlage
· Maschinenverkleidung, zertifizierte Sichtscheibe, Tür rechts
Automatisierung
LiftMaster Compact
Beladen:
Max. Blechformat 3000 x 1500 mm
Min. Blechformat 1000 x 1000 mm
Max. Blechdicke 25 mm
Max. Blechgewicht 900 kg
Entladen:
Min. Teilegröße 150 x 150 mm
Max. Blechdicke 25 mm
Max. Blechgewicht 900 kg
Grundeinheit mit Synchronloader, Abschäleinrichtung und Doppelblecherkennung,
verschiebbarer Entnahmerechen, inkl. Belade- / Auspackstation und Vereinzeln von
Dünnblech für Synchronloader (s = 0,8 - 2,0 mm)
Grundausstattung:
Grundeinheit mit Synchronloader
Abschäleinrichtung und Doppelblecherkennung
verschiebbarer Entnahmerechen
Rohmaterial-/ Auspackstation
verlängerter Palettenauszug an der Maschine
Lagerschnittstelle
maximale Stapelhöhe auf Beladeseite 90 mm
maximale Stapelhöhe auf Entladeseite 250 mm
