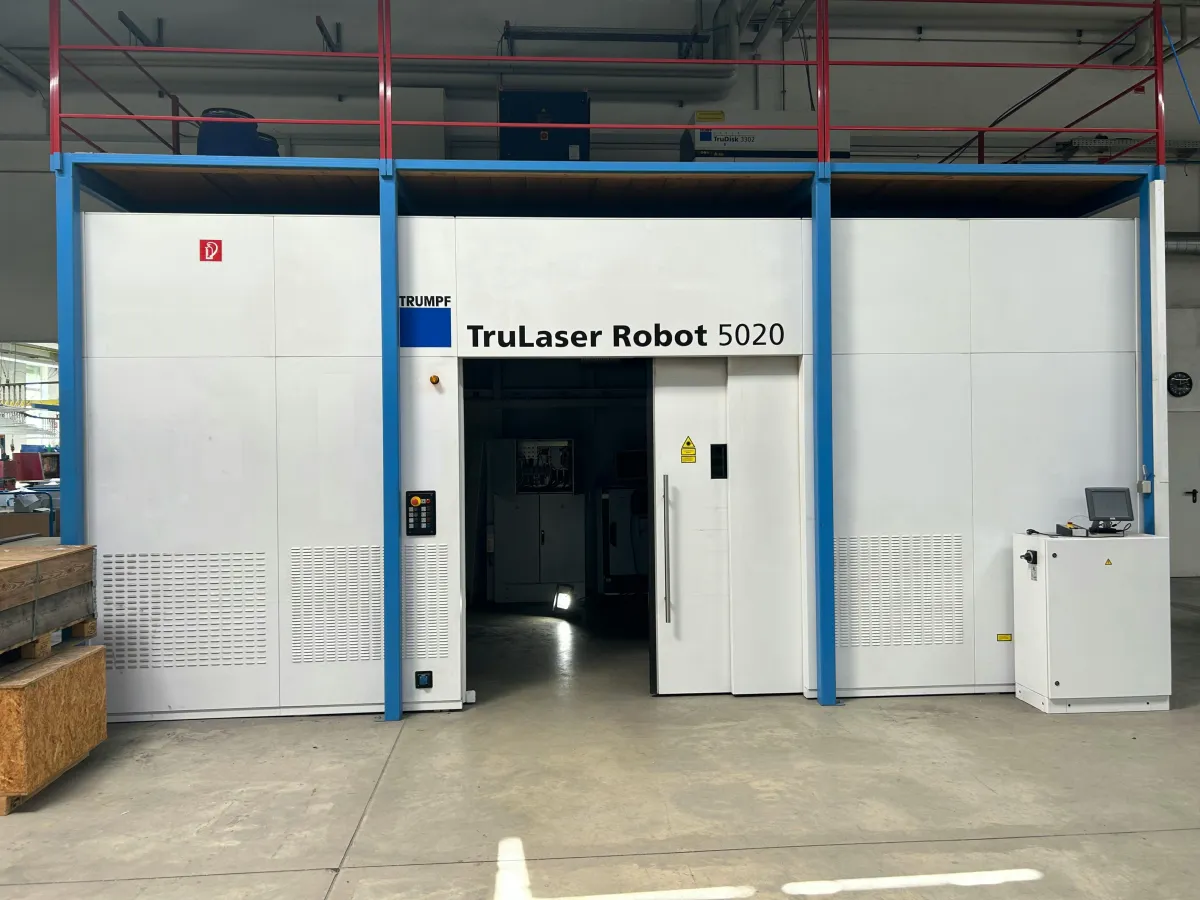

Trumpf TruLaser Robot 5020 Schweißanlage

Trumpf TruLaser Robot 5020Baujahr : 2010 ____________Beschreibung:Laser:- TRUMPF TruDisk 3302 mit Strahlqualität von 8 mm mrad:- Ausgangsleistung 3,3Kw am Werkstück:- Lasergerät mit 1 Kavität:- Strahlführung bestehend aus Optikaufbau für 1 Lichtweg, schneller Weiche (50 ms Schaltzeit) und Pilotlaser inkl. elektrischer Ansteuerung:- Integrierte Energieversorgung und echtzeitfähige Steuerung zur Auswertung und Visualisierung von Funktionsdaten:- Schnelle Laserleistungsregelung:- TruControl 1000 Steuerung:- Speichermöglichkeit für 199 Laserprogramme:- Sicherheitsüberwachung entsprechend Laserschutzklasse 1 inkl. zentralem Sicherheitsverschluss:- Schutzart IP54 :- Panel Computer 10,4 und TFT TouchscreenErweiterung Strahlführung:Zusätzlich 1 weiterer Laserlichtkabel-Ausgang inkl. Schnittstellen-karte:bestehend aus::# Optikaufbau auf Grundplatte mit schneller Weiche:# Strahlschutzschalter nach Einkopplung, wenn der Ausgang nicht mit LLK belegt wird.KUKA Roboter KR 30 HA (High Accuracy) inkl. KRC2:- Sechsachsige Industrierobotermechanik mit Gelenkkinematik:- Drehstrom-Servoantriebe für 6 Freiheitsgrade - wartungsfrei und sicher gegen Überlastung geschützt:- Absolute Wegmessung:- Programmiersprache K-IRL ermöglicht u.a. eine flexible Programmstruktur, frei wählbare Programme / Variablennamen, etc.:- Modul TelediagnoseDreh-Kipp-Positionierer DKP 400.1:- Drehen und Kippen von Bauteilspannvorrichtungen in Relation:zur Position des Roboters:- Vollständig interpolierte Integration der Dreh- und Kippachsen:als 7. und 8. NC - Achse3D-Aufspannplatte 800 x 100:- System Demmeler:Aufspannung von Vorrichtungen über 3D-Arbeitstisch, Loch-raster 16:mm/Raster 50x50 mm 2, SW 800x100Zwei-Stationen Drehtisch:- Manueller Zwei-Stationen Drehtisch zur Aufnahme von je einer Bauteilspannvorrichtung je Bearbeitungsseite:- Schnittstelle zur Anbindung der Vorrichtungen sind je 2 Auflageleisten:mit D 16mm/100mm BohrbildTechnologiepaket Laserschweißen:- Bearbeitungsoptik BEO 700021 0p zum Laserschweißen:- Objektiv mit Brennweite f = 200 mm:- Kollimation 0° mit Defokussierung und Beobachtung durch Kamera:- CCD-Kamera, Monitor, Fadenkreuz einstellbar:- Optikschutz durch Laval Crossjet und Kühlringe für LinsenoptikStandardkabine:- Abmessungen (L/B/H) 4800mm x 7000 mm x 3200 mm:- Automatische Schiebetür an der Frontseite 2000 mm x 2300 mm:- 1 Laserschutzscheibe:- Kabinenbeleuchtung
