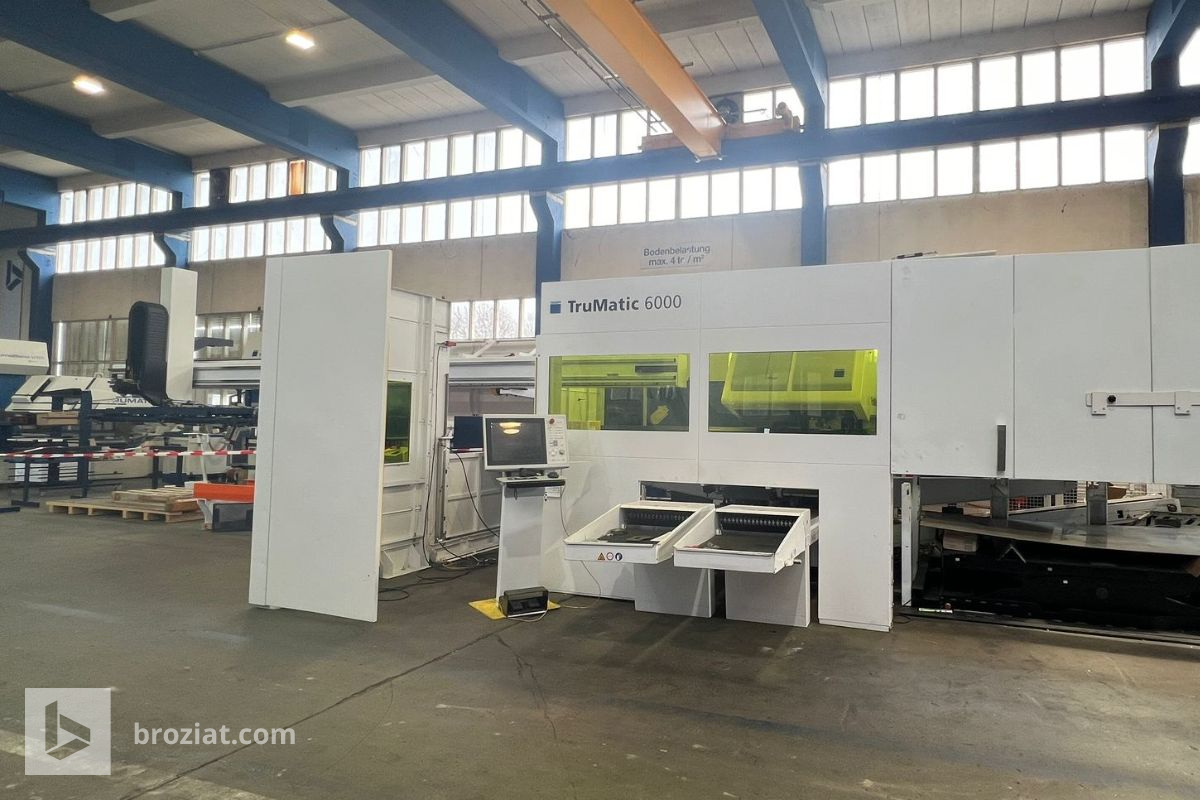

TRUMPF TruMatic 6000 (K06M) Fiber 3200 Watt CNC-Stanz-Lasermaschine

X Arbeitsbereich max.: 2500 mm
Y Arbeitsbereich max.: 1250 mm

Steuerung: IndraMotion MTX
Laser-Leistung: 3000 Watt

Standardausstattung:

Maschine
- Koordinatenführung zur hochgenauen Bearbeitung
- Stabiler, gut zugänglicher C-Rahmen
- Linearmagazin mit 21 Werkzeugplätzen und 4 Spannpratzen
- Antriebe mit wartungsfreien Drehstrom-Servomotoren
- Nachsetzeinrichtung mit programmierbarem Niederhalter
- Fußtaster zum Pratzenschließen
- Kugeltische
- 2 Teileklappen 500 mm x 500 mm
- FocusLine
- NitroLine
- FastLine
- Ausdrückzylinder Laserteile
- Schlackekegel-Erkennung

TRUMPF Laser
- Festkörperlaser TruDisk 3001 mit 1 LLK-Abgang
- Anregung über Pumpdioden
- LLK gemäß Standardlayout (10m)
- Lasersteuerung TruControl 1000
- Kühlaggregat
- Logbuchfunktion Laser

Schneidkopf
- Festkörperlaser-Kompaktschneideinheit
- ControlLine

Stanzkopf
- Elektro-hydraulischer Stanzkopf
- Drehbare Mono-Werkzeugaufnahme
- Werkzeuglängenkompensation
- Programmierbarer Niederhalter (aktiv / passiv / nachsetzen)
- Hubzähler Stempel und Hubzähler Gewinde
- Sprühschmierung Stempel
- Stanzbutzenabsaugung
- Errechnung Füllstandhöhe in der Stanzkonsole
- Niveauüberwachung Gewindeformen- und Werkzeugschmierung

Steuerung
- Offene Steuerung auf Basis Rexroth IndraMotion MTX
- Bedienpanel mit 17 Touch-Bedienfeld
- Programmverwaltung
- Produktionsplan
- Integrierte Technologiedaten
- Teleservice per Internet
- Programmierbarer Schneidgasdruck
- Abschaltautomatik mit Wake-Up Mode

Datenübertragung
- USB-Schnittstelle
- RJ-45 Netzwerkanschluss

Sicherheit
- CE-Kennzeichnung
- Zweistrahlige Lichtschranken
- Überwachungssystem u.a. für Gasdruck, Temperatur, Kühlwasser
- Schnellabschaltung Hydraulik
- Schutz vor Streustrahlung
- Kompaktentstaubungsanlage

- Funktion MultiTool
- Funktion MultiBend
- Funktion Gewindeformen
Bskqt3Aq80I
- Funktion Gravieren
- Funktion Entgrat- und Rolltechnologie
- Funktion SoftPunch
- StripLine
- Absenkbare Matrize
- Sprühschmierung Matrize inkl. Füllstandsüberwachung
-zusätzliche Spannpratze
-4stk. Höhenbewegliche Spannpratzen
- Schwingungsgedämpfte Aufstellung
-Späneförderer mit Kippbehälter
- Ausblasvorrichtung Kleinteile
-Aufwölbungserkennung

SheetMaster
- Entladepodest
- Saugerrahmen mit 36 Saugern
- Abschälsauger
- Vakuumsensorik für jeden Sauger
- Doppelblechdetektor zur Doppelblechkontrolle
- Zentralschmierung
- TRUMPF Steuerung auf Basis Rexroth IndraMotion MTX
- Automatisches Pratzenschließen Maschine
- Hauptzeitparalleles Be- und Entladen
- Abschälsystem inkl. Positionierhilfe Mittelformat (2500x1250)
- Erstes Zusatzsaugerpaket Standard
- Zweites Zusatzsaugerpaket Standard
- Entladeüberwachung Laserteile

GripMaster

- Teileförderband Stanzstation
-Teileförderband Laserstation

ToolMaster mit 70 Stationen (nur bei Stanzbetrieb)
- Hauptzeitparalleles Rüsten ToolMaster
