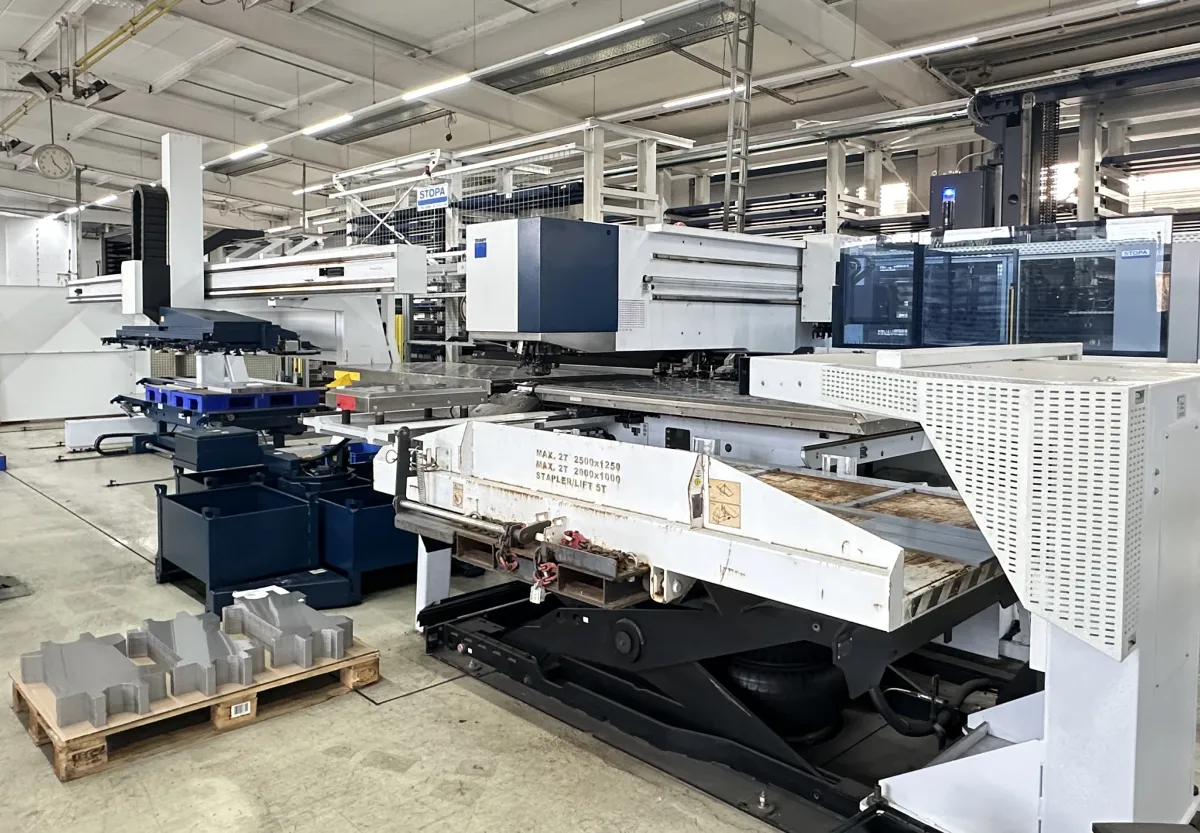

STANZMASCHINEN TRUMPF TruPunch 5000 - 1300 (S12) (FMC)

Standardausstattung

Maschine
⦁ C-Rahmen
⦁ Koordinatenführung
⦁ Linearmagazin mit 18 Werkzeugplätzen und 3 Spannpratzen
⦁ Antriebe mit wartungsfreien Drehstrommotoren
⦁ Nachsetzeinrichtung mit programmierbarem Niederhalter
⦁ Kugeltische
⦁ Fußtaster Pratzenschließen
⦁ Teileklappe 500 x 500 mm
⦁ Teilerutsche für Kleinteile
⦁ Gutteilebehälter
⦁ Spänebehälter
⦁ Nachrüstfähigkeit ToolMaster Linear
⦁ 1. Anschlagstift (rechts innen)

Stanzkopf
⦁ Elektro-hydraulischer Stanzkopf
⦁ Drehbare Mono-Werkzeugaufnahme
⦁ Manuell einstellbare Niederhaltekraft
⦁ Programmierbare Niederhalterposition
⦁ Werkzeuglängenkompensation
⦁ Sprühschmierung Stempel
⦁ Stanzbutzenabsaugung mit Zustandsüberwachung
⦁ Funktion Umformen
⦁ Hubzähler Stempel
⦁ Füllstandsüberwachung Werkzeugschmierung
⦁ On-Demand Drive
⦁ Abstreiflagemesssystem mit Funktion Blechdickenmessung

Steuerung
⦁ Offene Steuerung auf Basis Siemens 840
⦁ Touchpanel mit TFT-Farbbildschirm 19
⦁ Integrierte Technologiedaten
⦁ Abschaltautomatik
⦁ Programmverwaltung

Datenübertragung
⦁ USB-Schnittstelle
⦁ RJ45 Netzwerkanschluss
⦁ Central Link

Sicherheit
⦁ CE-Kennzeichnung
⦁ Mehrstrahlige Lichtschranken
⦁ Schnellabschaltung Antriebe
⦁ Aufwölbungserkennung

Erweiterte Ausstattung

Erweiterte Stanzausstattung
⦁ Funktion MultiTool
⦁ Funktion MultiShear
⦁ Funktion Gewindeformen mit Gewindezähler
- Gewindeformerbruchkontrolle
- Füllstandsüberwachung Schmiermittel
⦁ Funktion Gravieren
⦁ Funktion Entgrat- und Rolltechnologie
⦁ Adaptive Hubkalibrierung
⦁ Smart Punch Monitoring mit Blechformaterkennung
⦁ Sprühschmierung Matrize mit Füllstandsüberwachung
⦁ Aktive Matrize inkl. Bürstenklappe und Signieren von unten
⦁ Kugelwechselfeld für Bürstenteileklappe

Erweiterte Maschinenausstattung
⦁ Rückziehbare Spannpratzen (6 Stück)
⦁ Sensor für Teilerutsche
⦁ Schwingungsgedämpfte Aufstellung
⦁ Späneförderer mit Kippbehälter

Spezielle Feinblechbearbeitung
⦁ Ausblasvorrichtung Kleinteile

Datenübertragung
⦁ Wireless Operation Point
⦁ MobileControl App
⦁ MDE-Schnittstelle

Automatisierung

< strong>SheetMaster
⦁ SheetMaster 2500 x 1250 mm (AS15)
- Saugerrahmen
- Sauger inkl. Abschälsauger (35 einzeln ansteuerbare Arbeitskreise)
- Baustein Saugerplatte inkl. Zentrierfunktion
(27 einzeln ansteuerbare Arbeitskreise)
- Vakuumsensorik
- Zentralschmierung
- Blechdickenmessgerät zur Doppelblechkontrolle
- Automatisches Pratzenschließen

Bitte beachten: Keine Beladestation und kein Entladepodest enthalten.

GripMaster
⦁ GripMaster 2500 x 1250 mm
- 2 Restgitterzangen davon 1 mit Sensorik
- Scherenhubtisch 400 mm
- Restgitterpalette kippbar 2500 x 1250 mm

SortMaster
⦁ SortMaster Box

ToolMaster
⦁ ToolMaster Linear 54 Stationen mit HZP Rüsten

FMC / Lagersysteme

⦁ Sicherheitseinrichtungen für Lageranbindung inkl. 2. Lichtschrankenkreis
⦁ 1. Lagerschnittstelle


Verkäufer Angebot Nr. resale SM-1361
