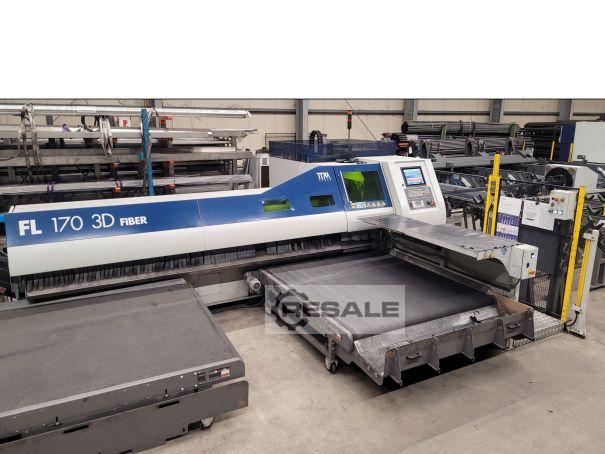

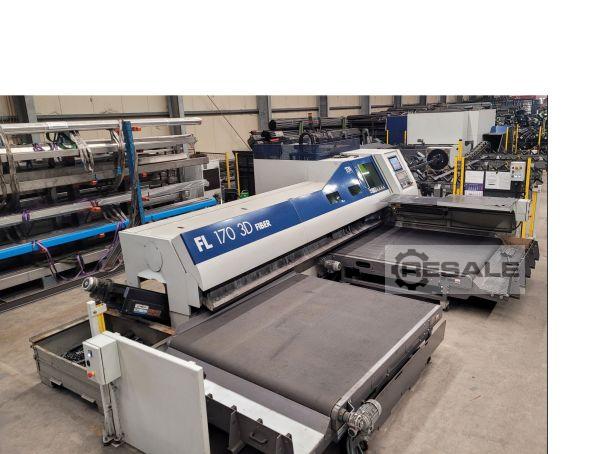

TTM FL170 Rohrlaserschneidanlagen 3D

Ref.Nr 00880

Bezeichnung der Anlage Laser-Rohrschneidanlage 3D FIBER
Hersteller Bystronic TTM
Model TTM FL170
Baujahr April2018
Laserstunden
22630 h
Optionen:
Anlage für 3D Zuschnitte

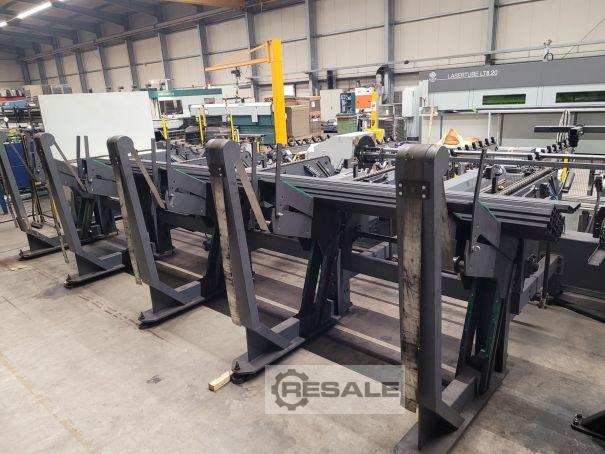

8500mm Rohr-Zuladung -Rückseite
Rohr-Einzellader von der Vorderseite 8500mm

Zustand Guter Zustand

Technische Daten:
Kleinste Rohrlänge in automatischer Beschickung 3100mm
Größte Rohrlänge in Beschickung 8500mm
Max. Rohrgewicht 25kg/m
Querschnitte Rund, quadrat, rechteckig, oval, usw
Abmessung Rundquerschnitt (min./max) 12mm
168mm
Abmessung quadratischer Querschnitt (min./max) 15x15mm
120x120mm
Abmessung rechteckiger Querschnitt (min/max Sämtliche Rechtecke, die ein ein Kreis von 168mm hineinpassen
Verfahrwege Laserschneidkopf Y = 375 mm
Z = 390mm
Max. lineare Geschwindigkeit der Mandrels 130m/min

Geschwindigkeit Achsen der Schneidkopf Y = 100 m /min
Z = 100 m / min
Drehbewegung der Mandrels M1 und M2 140 U / min
Größter Durchmesser bei Beschickung vom Bund 168mm
Größte Rohrlänge in Entladung 4000mm
Präzision der Wiedersetzung von den Achsen +- 0,025
Numeric Control TTMotion
Maschine Orientierung Beladung Rechts – Entladung Links

Werkstoffeigenschaften
Werkstoffart C-Stahl, Edelstahl und reflektieren Werkstoffen (Kupfer, Alu, Messing)
Oberflächenzustand Saubere Oberfläche
C-Stahl Dicke 8mm
Edelstahl Dicke 6mm
Alu Dicke 4mm
Kupfer und Messing Dicke 3mm
Anmerkung: Das sind die Hauptmerkmale der Maschine, aber einige Kombinationen von Durchmessern, Längen, Abschnitten und Bearbeitungen müssen überprüft und getestet werden. Quelle Technische Daten von TTM Laser – Beschreibung der Anlage

Zustand Anlage ist unter Strom und kann besichtigt werden

Abgabedatum Sofort nach Absprache möglich,
kann auch zu einem späteren Zeitpunkt demontiert werden, Flexible Situation
